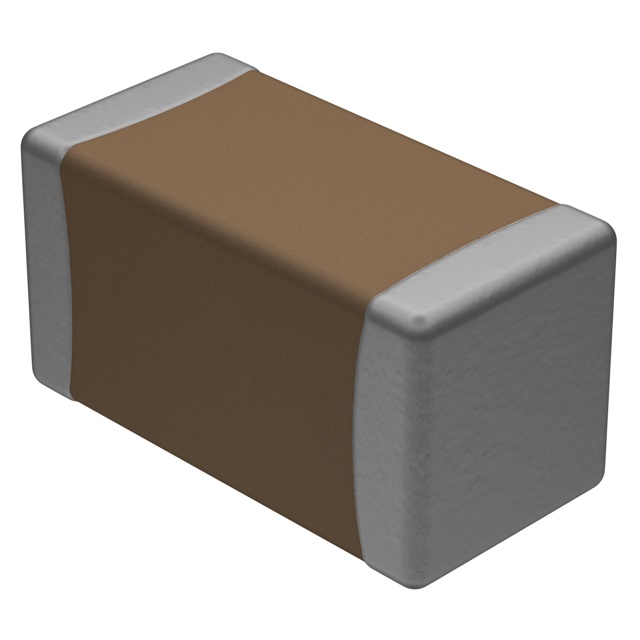

VJ1206Y472KXEAT5Z

产品分类: 陶瓷电容
产品描述: 4.7nF ±10% X7R 500V 1206 贴片安装 3.2mm(长度)*1.6mm(宽度)
供应商型号: VJ1206Y472KXEAT5Z
供应商: Avnet
标准整包数: 3000
VISHAY INTERTECHNOLOGY 陶瓷电容 VJ1206Y472KXEAT5Z

VJ1206Y472KXEAT5Z概述

    # VJ HVArc Guard®表面贴装多层陶瓷片式电容器

    产品简介


    VJ HVArc Guard®是 Vishay Vitramon 公司推出的一款专门针对高电压应用设计的表面贴装多层陶瓷片式电容器(MLCC)。该产品以其卓越的高电压性能和对表面电弧过冲的保护功能著称。它适用于功率电源、直流/直流转换器、反激变换器中的电压倍增器等多种应用场合,特别是在照明和其他交流应用方面表现出色。

    技术参数


    C0G (NP0) 特性
    - 温度系数:0 ppm/°C ± 30 ppm/°C(-55°C 到 +125°C)
    - 损耗因子:≤1000 pF时最大为0.1%;>1000 pF时最大为0.1%
    - 绝缘电阻:+25°C时≥100000 MΩ 或 ≥1000 μF,两者中较小者;+125°C时≥10000 MΩ 或 ≥100 μF,两者中较小者
    - 老化率:每十年最大为0%
    - 击穿测试:按EIA 198-2-E标准方法103进行
    X7R 特性
    - 温度系数:±15%(-55°C 到 +125°C,0 VDC 应用)
    - 损耗因子:最大为2.5%(1.0 VRMS 和 1 kHz)
    - 绝缘电阻:+25°C时≥100000 MΩ 或 ≥1000 μF,两者中较小者;+125°C时≥10000 MΩ 或 ≥100 μF,两者中较小者
    - 老化率:每十年最大为1%
    - 击穿测试:按EIA 198-2-E标准方法103进行
    额定电压与电容范围
    - C0G (NP0):额定电压范围为1000 VDC到2500 VDC,电容范围为10 pF到8.2 nF
    - X7R:额定电压范围为250 VDC到1000 VDC,电容范围为220 pF到270 nF

    产品特点和优势


    - 防止表面电弧过冲:这是这款产品的核心优势之一,尤其适用于高电压应用。
    - 优越的高电压性能:与其他竞品相比,该产品能在更高的电压下保持稳定性能。
    - 小型化设计:与标准高压MLCC相比,相同额定电压下的C0G (NP0)和X7R系列提供了更高的电容量和更小的封装尺寸。
    - 高可靠性:采用了可靠的贵金属电极系统,具备较高的绝缘电阻和较低的老化率。

    应用案例和使用建议


    - 典型应用:包括功率电源、直流/直流转换器(降压和升压)、反激变换器中的电压倍增器。
    - 注意事项:该产品适用于瞬态电压应用,但不适合周期性脉冲链。对于超过220VAC的交流/照明应用,1000V额定产品不适用;而对于110VAC以上的应用,500V和630V额定产品也不适用。

    兼容性和支持


    - 兼容性:产品提供多种端接选项,如聚合物端接,适用于不同的组装需求。
    - 技术支持:如有具体型号需求或技术疑问,请联系mlcc@vishay.com获取帮助。

    常见问题与解决方案


    - Q: 是否可以在潮湿环境中储存?
    - A: 不建议。产品应在5°C到40°C的环境温度下,相对湿度不超过70%的条件下储存。

    - Q: 如何判断产品的使用寿命?
    - A: 推荐在发货后两年内使用。如果需要延长储存时间,需检查焊锡性。

    总结和推荐


    VJ HVArc Guard®是一款专为高电压应用设计的高性能MLCC,具有卓越的表面电弧过冲防护能力及优良的电气性能。凭借其出色的稳定性、紧凑的封装和广泛的适用范围,该产品在电力供应和电子电路设计领域表现优异。强烈推荐用于需要高可靠性和紧凑设计的应用场景。

VJ1206Y472KXEAT5Z参数

参数
电容值 4.7nF
容差 ±10%
温度系数 X7R
额定电压 500V
长*宽*高 3.2mm(长度)*1.6mm(宽度)
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VJ1206Y472KXEAT5Z厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ1206Y472KXEAT5Z数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ1206Y472KXEAT5Z VJ1206Y472KXEAT5Z数据手册

VJ1206Y472KXEAT5Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.2555 ¥ 2.215
6000+ $ 0.2381 ¥ 2.0643
12000+ $ 0.234 ¥ 2.0289
18000+ $ 0.2299 ¥ 1.9935
24000+ $ 0.2258 ¥ 1.958
库存: 3000
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 6645
