VKP472MCQERUKR

产品分类: 陶瓷电容
产品描述: 4.7nF ±20% Y5U(E) 760V(AC) 通孔安装 5mm(宽度)*20mm(高度)
供应商型号: ECO-VKP472MCQERUKR
供应商: 海外现货
标准整包数: 700

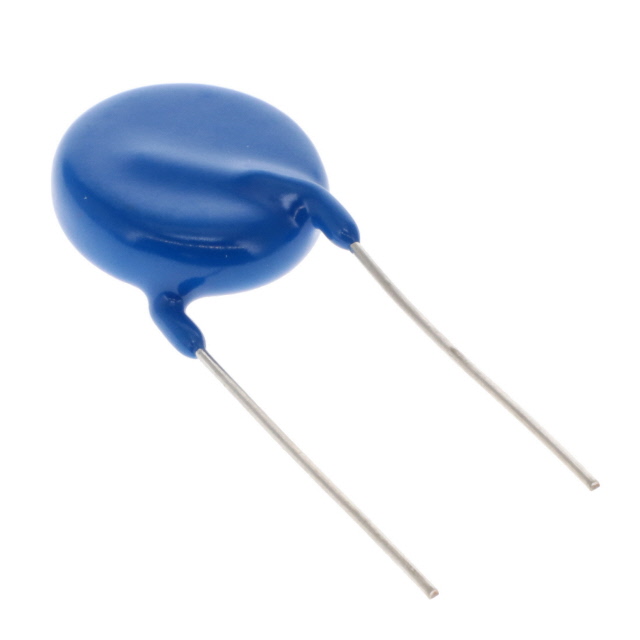

VISHAY INTERTECHNOLOGY 陶瓷电容 VKP472MCQERUKR

VKP472MCQERUKR概述

    VKP系列陶瓷交流电容器:技术手册解读

    1. 产品简介


    VKP系列陶瓷交流电容器属于Vishay Draloric品牌的产品线,主要用于电源线路中的安全防护及抗干扰。该系列电容器符合IEC 60384-14标准,并拥有X1和Y1两个等级,分别适用于760VAC和500VAC的工作电压。它们主要应用于跨线、旁路以及天线耦合等领域,确保电路的稳定运行。

    2. 技术参数


    - 设计规格:
    - 额定电压:X1: 760VAC (50Hz), X1: 760VAC (50/60Hz); Y1: 500VAC (50Hz), Y1: 500VAC (50/60Hz)
    - 容量范围:470pF至4.7nF
    - 容差:±10%,±20%
    - 绝缘电阻(500VDC):≥10,000MΩ (60s)
    - 散热因子:≤2.5% (1kHz)

    - 机械规格:
    - 尺寸:体直径最大为17.0mm,体厚度最大为5.0mm,引脚间距为10.0mm或12.5mm,引脚直径为0.6mm或0.8mm。
    - 引脚配置:直插式或弯折式。
    - 材质:环氧树脂涂层,符合UL 94 V-0标准。

    3. 产品特点和优势


    - 高可靠性:符合国际标准,通过多项认证测试,如IEC 60384-14.4、UL 60384-14.1和CSA E60384-1等。
    - 宽泛的容量选择:提供从470pF到4.7nF的多种容量,满足不同应用场景的需求。
    - 小尺寸设计:紧凑的体积便于安装,节省空间。
    - 多样的引脚配置:提供直插式和弯折式两种选择,适应不同布线需求。

    4. 应用案例和使用建议


    - 典型应用场景:用于电源线路的过压保护、滤波及噪声抑制。
    - 使用建议:对于小于470pF的应用,推荐使用WKP系列。安装时应注意引脚间距和直径的选择,以适应电路板布局要求。

    5. 兼容性和支持


    - 兼容性:VKP系列与大多数主流的电气设备和线路兼容,可广泛应用于工业控制、消费电子及通信设备等领域。
    - 支持与维护:制造商提供详尽的技术文档和客户支持,包括产品选型指南和技术支持热线,确保用户能够得到及时有效的帮助。

    6. 常见问题与解决方案


    - 问题一:如何判断产品型号?
    - 解答:产品型号由部分数字和字母组成,可以参考产品手册中的详细说明来确定具体型号。

    - 问题二:在极端温度下工作有何影响?
    - 解答:该系列产品在-40°C至+125°C的温度范围内表现出色,但建议在高温环境下使用时进行额外的散热处理以保证性能。

    7. 总结和推荐


    总体来看,VKP系列陶瓷交流电容器凭借其优良的性能、多样化的容量选择以及广泛的适用性,在电子电路设计和制造中具备较高的实用价值。对于需要高效稳定、抗干扰的电路设计,本系列产品是一个理想的选择。因此,强烈推荐在相关项目中采用VKP系列陶瓷交流电容器。

VKP472MCQERUKR参数

参数
电容值 4.7nF
容差 ±20%
温度系数 Y5U(E)
额定电压 760V(AC)
长*宽*高 5mm(宽度)*20mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

VKP472MCQERUKR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VKP472MCQERUKR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VKP472MCQERUKR VKP472MCQERUKR数据手册

VKP472MCQERUKR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
700+ $ 0.4165 ¥ 3.5279
7000+ $ 0.4165 ¥ 3.5279
库存: 66500
起订量: 700 增量: 0
交货地:
最小起订量为:700
合计: ¥ 2469.53
直接购买
加入购物车
