VR37000001504JA100

产品分类: 通孔电阻
产品描述: 1.5MΩ ±5% 500mW ±200ppm/℃ 通孔安装 9mm(长度)
供应商型号: ECO-VR37000001504JA100
供应商: 海外现货
标准整包数: 1000

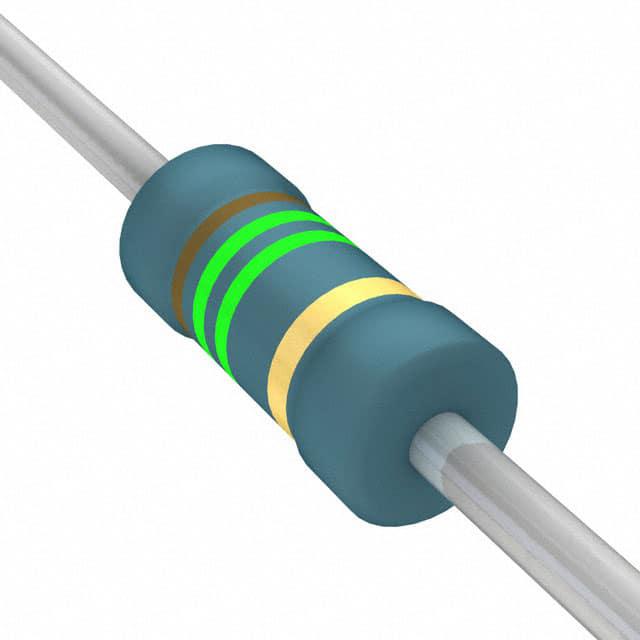

VISHAY INTERTECHNOLOGY 通孔电阻 VR37000001504JA100

VR37000001504JA100概述


    产品简介


    Vishay BCcomponents公司的VR25、VR37和VR68系列高阻值金属釉涂覆引线电阻器是专为高阻抗、高稳定性和高可靠性要求的高压应用设计的产品。这些电阻器广泛应用于家电、电源供应系统以及汽车电子等领域,特别是在高湿度环境下的应用表现尤为出色。

    技术参数


    - 尺寸
    - VR25:0207
    - VR37:0309
    - VR68:0718
    - 电阻范围
    - VR25:100 kΩ 至 22 MΩ
    - VR37:100 kΩ 至 33 MΩ
    - VR68:100 kΩ 至 68 MΩ
    - 电阻容差
    - ±1%、±5%、±10%
    - 温度系数
    - ≤ ±200 ppm/K
    - 额定功率
    - VR25:0.25 W
    - VR37:0.5 W
    - VR68:1.0 W
    - 最大工作电压
    - VR25:1600 V AC/DC
    - VR37:3500 V AC/DC
    - VR68:10000 V AC/DC
    - 工作温度范围
    - -55°C 至 +155°C
    - 绝缘电压
    - 700 V
    - 最大噪声
    - VR25:5 μV/V
    - VR37:2.5 μV/V
    - VR68:2.5 μV/V
    - 最大热阻
    - VR25:140 K/W
    - VR37:120 K/W
    - VR68:70 K/W

    产品特点和优势


    1. 安全性认证:获得UL1676认证(文件号E171160),符合IEC 60065、DIN EN 60065、VDE 0860及CQC(中国)的安全标准。
    2. 高脉冲负载能力:可承受最高10 kV的脉冲负载。
    3. 材质分类:符合RoHS、WEEE及ELV等环保标准,不含有禁用物质。
    4. 高精度和稳定性:通过严格测试验证其高精度和长期稳定性。

    应用案例和使用建议


    这些电阻器适用于多种应用场景,包括但不限于:
    - 家电设备:如微波炉、洗衣机等。
    - 电源供应系统:用于电信基站、数据中心等高功率应用。
    - 汽车电子:例如发动机控制系统、安全气囊等关键组件。
    在使用时应注意以下几点:
    - 散热管理:确保电阻器的工作温度不超过155°C,以避免过热损坏。
    - 安装方式:采用适当的固定方法,如焊接,以保证良好的机械稳定性。

    兼容性和支持


    VR25、VR37和VR68系列电阻器具有较好的通用性,能够与市面上大部分电子设备兼容。此外,Vishay公司提供详尽的技术文档和支持服务,以帮助客户解决问题并优化使用效果。

    常见问题与解决方案


    1. 问题:电阻器出现过热现象。
    - 解决方案:确保工作电流不超过额定功率,增加散热措施,如加装散热片。

    2. 问题:电阻值变化较大。
    - 解决方案:检查是否超出了允许的工作温度范围,确保正确连接,并遵循规范的安装流程。

    总结和推荐


    总体而言,Vishay BCcomponents的VR25、VR37和VR68系列金属釉涂覆引线电阻器具备出色的高阻值、高稳定性和高可靠性,特别适合于高压、高湿度的应用环境。无论是从技术规格还是从实际应用效果来看,这些产品都是市场上值得信赖的选择。因此,强烈推荐在上述应用场景中使用这些电阻器。

VR37000001504JA100参数

参数
电阻值 1.5MΩ
精度 ±5%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 9mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,卷带包装

VR37000001504JA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VR37000001504JA100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY VR37000001504JA100 VR37000001504JA100数据手册

VR37000001504JA100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0601 ¥ 0.5092
10000+ $ 0.0601 ¥ 0.5092
库存: 20000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 509.2
