594D226X0035D2T

产品分类: 钽电容
产品描述: 22μF ±20% 35V 270mΩ 2917 贴片安装 7.5mm*4.3mm*3.1mm
供应商型号: 718-594D226X0035D2TTR-ND
供应商: Digi-Key
标准整包数: 500

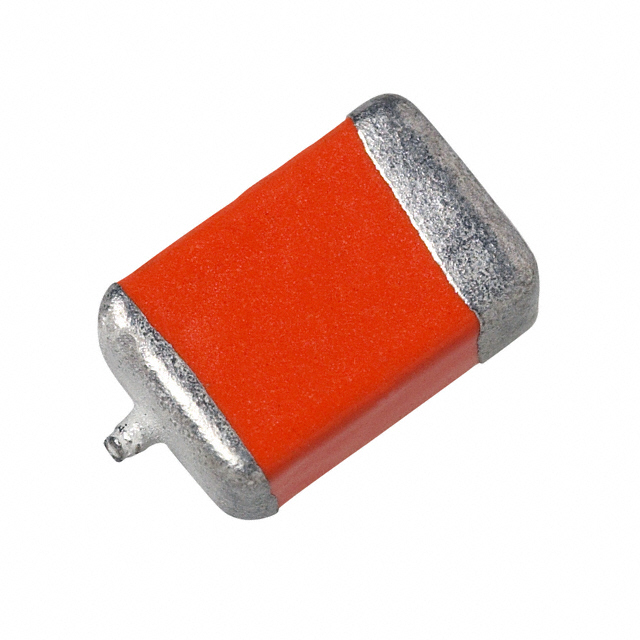

VISHAY INTERTECHNOLOGY 钽电容 594D226X0035D2T

594D226X0035D2T概述


    产品简介


    Vishay Sprague公司的594D型号是一款固态钽芯片电容器,属于TANTAMOUNT™系列,带有涂层,适用于最大CV值且具有低ESR(等效串联电阻)。这种电容器广泛应用于消费类、工业、汽车、军事和航空航天电子产品等领域。它们特别适合在体积效率高、稳定电气参数、高可靠性和长寿命要求较高的场合。

    技术参数


    - 操作温度:-55°C至+125°C(高于85°C时需要电压降额)
    - 电容范围:1.0 μF至1500 μF
    - 电容公差:±10%、±20%标准
    - 电压等级:4 VDC至50 VDC
    - 等效串联电阻(ESR):在100 kHz、+25°C条件下测量,从3500 mΩ至30 mΩ
    - 湿度敏感度级别:2a

    产品特点和优势


    1. 广泛的电容范围:提供从1.0 μF到1500 μF的多种电容选择,满足不同应用需求。
    2. 最低ESR:作为表面贴装钽芯片电容器,其ESR值非常低,提高了电路的整体效率和稳定性。
    3. 兼容性:可选择100%纯锡或镀金引脚,可满足不同的应用需求。
    4. 包装和运输:符合EIA 481和IEC 60286-3标准,提供8毫米和12毫米的带状包装,符合EIA 535BAAC和CECC 30801标准。

    应用案例和使用建议


    - 应用案例:广泛用于消费电子、工业自动化、汽车电子、军事和航天领域。
    - 使用建议:
    - 在应用过程中需注意温度范围内的电压降额,以避免因高温导致的产品损坏。
    - 采用适当的回流焊接曲线确保产品不会受到热损伤。
    - 考虑到产品对于反向电压的承受能力有限,设计时应确保电路能够防止电压反相超过10%的额定电压。

    兼容性和支持


    - 兼容性:与EIA 535BAAC和CECC 30801标准兼容。
    - 制造商支持:提供详细的参考资料,如型号定义、封装尺寸和包装信息。具体详见产品文档和制造商网站上的相关指南。

    常见问题与解决方案


    1. 问题:电压降额时如何确定合适的电压等级?
    - 解决方案:参阅产品手册中的电压降额表格,根据工作环境和预期使用条件选择合适的电压等级。
    2. 问题:如何避免焊接过程中的热损伤?
    - 解决方案:严格按照制造商提供的焊接曲线进行焊接,使用适当的预热和冷却步骤。
    3. 问题:如何确保产品的长期稳定性?
    - 解决方案:进行定期的环境测试,如高温测试和湿度测试,以验证产品在极端环境下的性能。

    总结和推荐


    综上所述,Vishay Sprague公司的594D型号是一款高性能、高可靠性的固态钽芯片电容器。其广泛的电容范围、低ESR和高可靠性使其成为各种应用场景的理想选择。尤其在需要高稳定性、体积效率的应用中表现尤为突出。强烈推荐给那些对电容器有严格要求的设计工程师和采购经理。

594D226X0035D2T参数

参数
电容值 22μF
容差 ±20%
额定电压 35V
工作寿命 -
ESR-等效串联电阻 270mΩ
长*宽*高 7.5mm*4.3mm*3.1mm
通用封装 2917
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

594D226X0035D2T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

594D226X0035D2T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 钽电容 VISHAY INTERTECHNOLOGY 594D226X0035D2T 594D226X0035D2T数据手册
