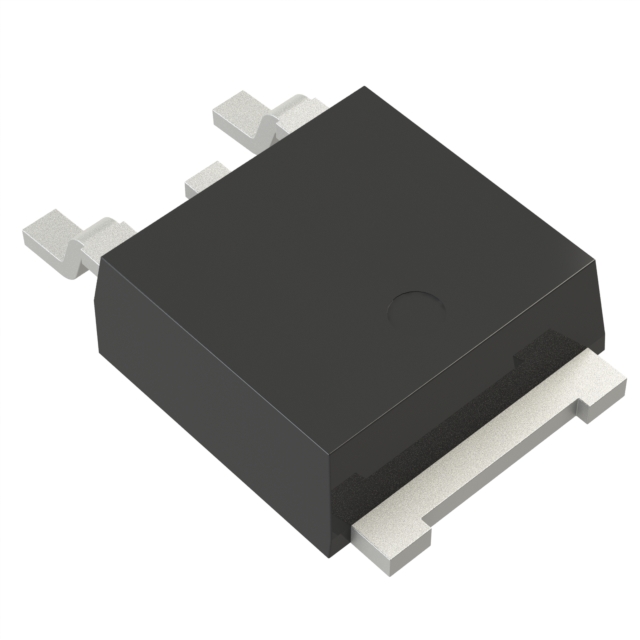

V10PWM45C-M3/I

产品分类: 肖特基二极管
产品描述: 30μA TO-252-3
供应商型号: 3957479
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 肖特基二极管 V10PWM45C-M3/I

V10PWM45C-M3/I概述

    V10PWM45C:高性能表面贴装整流器
    Vishay General Semiconductor推出的V10PWM45C是一款高性能表面贴装TMBS(Trench MOS Barrier Schottky)整流器。这款产品因其极低的正向电压降和高效的功率损耗管理而备受瞩目,适用于多种低电压高频率直流到直流转换器应用。以下是对其特性的详细介绍。

    1. 产品简介


    产品类型:表面贴装TMBS整流器
    主要功能:实现高效能的电力转换,具有非常低的正向电压降
    应用领域:适用于低电压高频率直流到直流转换器、自由轮二极管及极性保护应用。

    2. 技术参数


    | 参数 | 符号 | 典型值 | 最大值 | 单位 |
    | :: | :: | :: | :: | :: |
    | 额定反向峰值电压 | VRRM | 45 | 45 | V |
    | 平均正向整流电流 | IF(AV) | 2 x 5 | 10 | A |
    | 峰值正向浪涌电流 | IFSM | 80 | 80 | A |
    | 正向电压降(IF=5A,TJ=125°C) | VF | 0.45 | 0.5 | V |
    | 工作结温范围 | TJ | -40 ~ +175 | -40 ~ +175 | °C |
    | 存储温度范围 | TSTG | -55 ~ +175 | -55 ~ +175 | °C |

    3. 产品特点和优势


    独特功能:
    - 极低的正向电压降:在IF=2.5A时仅为0.39V,适用于要求低功率损耗的应用。
    - 高效运行:低正向电压降和低功耗设计有助于提高系统整体效率。
    - 符合MCL等级1标准,最高峰值温度可达260°C。
    - 满足AEC-Q101标准,可用于汽车电子领域。
    优势:
    - 非常低的外形高度:典型高度为1.3mm,适合自动化放置。
    - 使用先进的沟槽MOS肖特基技术,提供可靠的电气性能。
    - 具备良好的耐热性能和宽泛的工作温度范围,适应多种环境条件。
    - 表面涂有防焊锡性钝化层,符合RoHS标准,环保无卤素。

    4. 应用案例和使用建议


    V10PWM45C广泛应用于各类低电压高频率直流到直流转换器。例如,在电源适配器、通信设备和工业控制领域中,它能有效地减少能量损失并提高整体效率。对于使用该产品的设计工程师来说,建议选择合适的散热措施以确保长时间稳定运行,如安装在具有良好热传导的铜垫上或利用大尺寸散热片。

    5. 兼容性和支持


    V10PWM45C的封装采用SlimDPAK (TO-252AE),与市面上多数电路板兼容。此外,Vishay公司提供了详尽的技术文档和支持资源,方便用户进行产品选型和技术咨询。如有需要,客户可直接联系当地技术支持团队获取帮助。

    6. 常见问题与解决方案


    - Q: V10PWM45C的工作环境温度范围是多少?
    - A: -40°C至+175°C。在极端环境下使用时需特别注意散热问题,确保工作温度不超过额定范围。
    - Q: 如何判断V10PWM45C是否正常工作?
    - A: 可通过测量输出电压来检测。如果输出电压异常升高,则可能是内部发生短路或过载现象,需要进一步排查故障原因。
    - Q: 在何种情况下应考虑更换V10PWM45C?
    - A: 当其正向压降明显增加或反向漏电流显著增大时,说明产品已老化或损坏,应及时更换以保证电路安全可靠。

    7. 总结和推荐


    综上所述,V10PWM45C凭借其超低的正向电压降、高效能运作能力和广泛的温度适用范围,在众多应用场合下表现出色。尤其适用于对功率损耗敏感且追求高效率的设计方案。如果您正在寻找一款既高效又可靠的表面贴装整流器,那么V10PWM45C无疑是您的理想之选!强烈推荐将其纳入您的项目计划之中。

V10PWM45C-M3/I参数

参数
配置 -
If - 正向电流 -
Ir - 反向电流 30μA
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 -
Vrrm - 重复反向电压 -
通用封装 TO-252-3
包装方式 卷带包装

V10PWM45C-M3/I厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

V10PWM45C-M3/I数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 肖特基二极管 VISHAY INTERTECHNOLOGY V10PWM45C-M3/I V10PWM45C-M3/I数据手册

V10PWM45C-M3/I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.3044
10+ ¥ 3.2609
100+ ¥ 2.9218
500+ ¥ 2.8696
1000+ ¥ 2.8174
5000+ ¥ 2.8174
库存: 48
起订量: 16 增量: 0
交货地:
最小起订量为:10
合计: ¥ 32.6
