首页  >  产品百科  >  CDR34BP332BKUSAJ

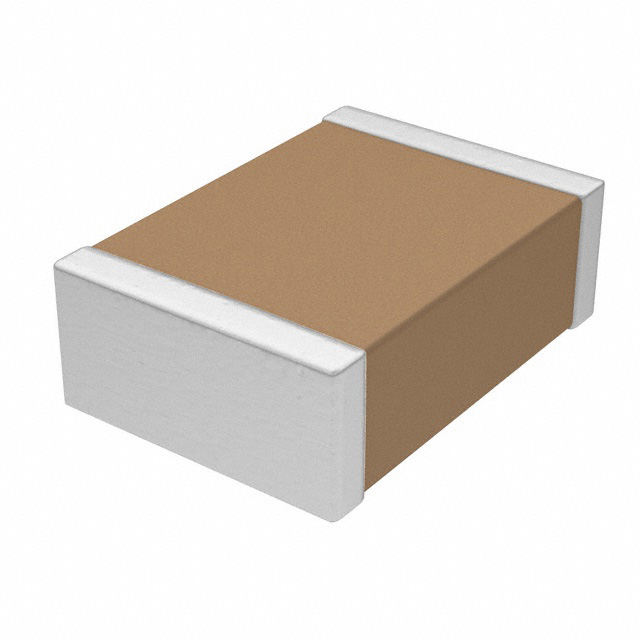

CDR34BP332BKUSAJ

产品分类: 陶瓷电容
产品描述: 3.3nF ±10% 100V 1812 贴片安装 4.5mm*3.2mm*3.2mm
供应商型号: 720-CDR34BP332BKUSAJTR-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 陶瓷电容 CDR34BP332BKUSAJ

CDR34BP332BKUSAJ概述

    高质量文章:表面贴装多层陶瓷芯片电容器(MLCC)技术手册解析

    产品简介


    表面贴装多层陶瓷芯片电容器(MLCC)是一种高可靠性的军用级电容器,型号为CDR-MIL-PRF-55681,由Vishay Vitramon生产。这款产品广泛应用于严苛环境下的电子系统,符合MIL-PRF-55681标准。产品具有高可靠性,适用于军用领域如航空、声纳、卫星系统、导弹及地理信息系统等。此外,它还适用于全球定位系统和其他工业领域。
    基本特性
    - 产品类型:表面贴装多层陶瓷芯片电容器
    - 主要功能:用于滤波、旁路、耦合、去耦及谐振电路
    - 应用领域:航空、军事、卫星通信、工业控制等

    技术参数


    | 参数 | 规格范围 |

    | 工作温度 | -55°C 至 +125°C |
    | 容量范围 | 1.0 pF 至 470 nF |
    | 额定电压 | 6.3 VDC 至 100 VDC |
    | 温度系数 | BP: ±30 ppm/°C
    BX: ±15% 或 ±25%
    BR: ±15% 或 ±40% |
    | 损耗因子 | BP: ≤0.15%
    BX: ≤2.5%
    BR: ≤3.5%(≤25 V),≤2.5%(>25 V) |
    | 绝缘电阻 | ≥100,000 MΩ 或 ≥1000 μF,取较小值 |
    | 测试频率 | 1 MHz ±50 kHz(≤1000 pF),1 kHz ±50 Hz(其他) |
    尺寸规格
    - 尺寸范围:从0402到2225(英制单位)。例如,0603尺寸:长1.6 mm ± 0.15 mm,宽0.81 mm ± 0.15 mm,厚度0.91 mm。

    产品特点和优势


    - 高可靠性:通过了MIL-PRF-55681的严格测试,确保在极端条件下的稳定运行。
    - 环保设计:提供无铅(Lead-free)和传统含铅版本,满足不同市场需求。
    - 耐温性能:能够在-55°C至+125°C范围内保持优异的电学特性。
    - 多功能性:支持多种容量和电压组合,适用于各类应用场景。
    - 耐用性:采用可靠的Noble Metal Electrode (NME) 系统,增强长期稳定性。

    应用案例和使用建议


    典型应用
    - 航空电子系统:用于雷达信号处理中的滤波器设计。
    - 卫星系统:保障高频信号传输的稳定性。
    - 工业控制:作为关键电路的旁路电容。
    使用建议
    1. 容量选择:根据具体应用场景确定所需的容量范围,避免过载或欠压。
    2. 环境适应性:在极端环境下,需确保环境温度不超过额定值。
    3. 布局优化:在PCB设计时,合理布置电容器以减少寄生效应。

    兼容性和支持


    - 兼容性:可与其他符合MIL标准的电子元器件配合使用。
    - 支持服务:Vishay Vitramon提供详尽的技术文档和技术支持,可通过官方邮箱mlcc@vishay.com获取帮助。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 容量偏差过大 | 确保安装过程中无静电干扰,检查环境温度是否超出范围。 |
    | 长期使用后性能下降 | 更换无铅版本,避免传统含铅版本的老化问题。 |
    | 电压超标导致失效 | 使用时严格遵守额定电压限制。 |

    总结和推荐


    综合评估
    CDR-MIL-PRF-55681系列多层陶瓷芯片电容器以其高可靠性、广泛的工作温度范围和多功能特性,在航空航天、军事和工业领域具有显著优势。产品通过MIL认证,兼容性强,且提供完善的售后服务。尽管价格略高于普通民用产品,但其性能和使用寿命远超预期,是高端电子系统的理想选择。
    推荐结论
    对于需要高性能、高可靠性的电子系统项目,强烈推荐使用Vishay Vitramon的CDR-MIL-PRF-55681系列MLCC。如果您对产品有疑问或需要定制化解决方案,请联系官方技术支持团队以获得专业指导。
    希望以上内容能帮助您全面了解该款产品的技术特点和应用场景!

CDR34BP332BKUSAJ参数

参数
电容值 3.3nF
容差 ±10%
温度系数 -
额定电压 100V
长*宽*高 4.5mm*3.2mm*3.2mm
通用封装 1812
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CDR34BP332BKUSAJ厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CDR34BP332BKUSAJ数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY CDR34BP332BKUSAJ CDR34BP332BKUSAJ数据手册

CDR34BP332BKUSAJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 1.2323 ¥ 10.2128
1000+ $ 1.1787 ¥ 9.7686
2500+ $ 1.1221 ¥ 9.2994
3500+ $ 1.1047 ¥ 9.1552
5000+ $ 1.088 ¥ 9.0165
库存: 500
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 5106.4
