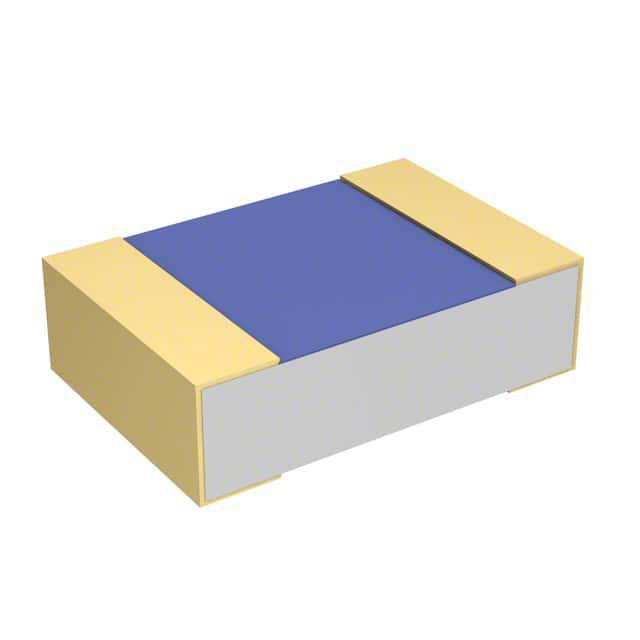

P2TC0805D1002LNTA

产品分类: 其它固定电阻
产品描述: ±0.01% ±2ppm/℃ 10KΩ 200mW 0805 1.91mm*1.27mm*630μm
供应商型号: 72-P2TC0805D1002LNTA
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 其它固定电阻 P2TC0805D1002LNTA

P2TC0805D1002LNTA概述

    Vishay Sfernice 高精度包裹式薄膜电阻技术手册

    1. 产品简介


    Vishay Sfernice 提供了一种高精度包裹式薄膜电阻,特别适用于需要低噪声、高稳定性的精密应用。这些电阻通过先进的薄膜技术制造,具备优异的温度系数和电压系数,能够在宽广的电阻范围内提供稳定可靠的性能。主要应用于航空航天、工业自动化、医疗设备、测试仪器仪表等领域。

    2. 技术参数


    标准电气规格
    | 型号 | 尺寸 (mm) | 电阻范围 (Ω) | 额定功率 W | 降额功率 W | 最大耐压 V | 允许误差 (%) | 温度系数 (ppm/°C) |

    | P0302 | 0.75×0.60 | 10至420K | 0.040 | 0.030 | 25 | 0.01, 0.02, 0.05, 0.1, 0.25, 0.5, 1, 2, 5 | 5, 10, 25, 50, 100 |
    | P0402 | 1.00×0.60 | 10至1M | 0.063 | 0.040 | 50 | 0.01, 0.02, 0.05, 0.1, 0.25, 0.5, 1, 2, 5 | 5, 10, 25, 50, 100 |
    | ... | ... | ... | ... | ... | ... | ... | ... |
    环境规格
    - 操作温度范围:-55°C 至 +155°C
    - 潮湿硫化物蒸汽测试条件:50°C ± 2°C,85% ± 4% RH,500小时暴露
    - 测试结果:电阻漂移 < (0.05% R + 0.05Ω),未观察到腐蚀产物
    机械规格
    - 衬底材料:氧化铝
    - 薄膜技术:镍铬或氮化硅
    - 保护层:环氧树脂加硅酮
    - 终端:SnPb(过镍屏障),SnAg(过镍屏障),金(过镍屏障)

    3. 产品特点和优势


    - 高稳定性:负载寿命稳定性为0.02%,典型值在8000小时内,最大不超过0.033%。
    - 低温度系数:可降至5 ppm/°C。
    - 极低噪声:< -35 dB,电压系数< 0.01 ppm/V。
    - 宽电阻范围:10 Ω 至 86 MΩ,根据型号有所不同。
    - 高性能:符合MIL-PRF-55342G标准,特征Y为±10 ppm/°C至±5 ppm/°C。
    - 高耐腐蚀性:通过ASTM B809-95湿度蒸汽测试。

    4. 应用案例和使用建议


    应用案例
    这类电阻广泛用于对精度要求极高的场合,例如航空电子系统、医疗成像设备、自动化控制系统、精密仪器等。
    使用建议
    - 在高温环境下使用时,考虑使用PHT系列以达到230°C的耐温要求。
    - 对于特殊功率需求,可以采用带有扩大终端的电阻器。

    5. 兼容性和支持


    - 可兼容多种终端材料(SnPb,SnAg,金)以满足不同应用需求。
    - 提供AEC-Q200标准的湿度测试认证,适合汽车电子应用。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻噪声过高 | 检查安装工艺,确保所有连接均正确无误;更换更高级别的噪声电阻 |
    | 电阻漂移过大 | 确认是否处于极端环境条件,如需请使用PHT系列以适应更高温度 |

    7. 总结和推荐


    综上所述,Vishay Sfernice 的高精度薄膜电阻凭借其卓越的稳定性和宽广的应用范围,在众多高要求应用场合中展现出色表现。如果您的设计需要高度稳定的电阻性能,这款产品将是一个理想选择。强烈推荐使用该系列产品。

P2TC0805D1002LNTA参数

参数
额定功率 200mW
电阻个数 -
引脚数量 -
电阻值 10KΩ
温度系数 ±2ppm/℃
精度 ±0.01%
长*宽*高 1.91mm*1.27mm*630μm
通用封装 0805
零件状态 在售
包装方式 卷带包装

P2TC0805D1002LNTA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

P2TC0805D1002LNTA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY P2TC0805D1002LNTA P2TC0805D1002LNTA数据手册

P2TC0805D1002LNTA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.804 ¥ 184.2438
10+ $ 12.9708 ¥ 109.6033
50+ $ 12.636 ¥ 106.7742
100+ $ 12.5388 ¥ 105.9529
500+ $ 11.886 ¥ 100.4367
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 184.24
