NTCLE203E3502SB0

产品分类: NTC热敏电阻
产品描述: 5KΩ ±2.2% ±0.5% 3984K 通孔安装
供应商型号: BC2732-ND
供应商: Digi-Key
标准整包数: 1

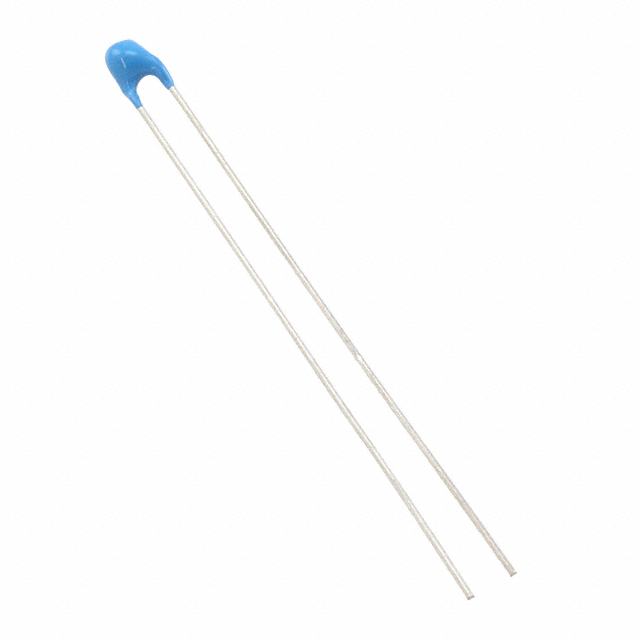

VISHAY INTERTECHNOLOGY NTC热敏电阻 NTCLE203E3502SB0

NTCLE203E3502SB0概述

    Vishay NTCLE203E3 系列热敏电阻技术手册

    产品简介


    Vishay BCcomponents 提供的 NTCLE203E3 系列热敏电阻是适用于汽车和工业应用的2点径向引脚型传感器。这类热敏电阻采用负温度系数(NTC)陶瓷芯片制成,并配有两根镀锡镍固体引脚。整个热敏电阻体被涂覆了一层蓝色绝缘清漆。这些产品具有高精度、高稳定性和良好的抗热冲击性能,已通过AEC-Q200认证,并符合ELV 2000/53/EC标准。

    技术参数


    以下为该系列热敏电阻的主要技术参数:
    - 阻值:在25°C时,阻值范围为2.06kΩ至30kΩ。
    - 25°C时阻值公差:±1.93% 至 ±2.20%。
    - B25/85值:3528至4090 K。
    - B25/85值公差:±0.5% 至 ±0.75%。
    - 工作温度范围:-55°C 至 +150°C。
    - 温度精度(25°C至85°C):±0.5°C。
    - 最大耗散功率:100mW。
    - 响应时间(在搅拌空气中):7s。
    - 最小介电强度:500VRMS。
    - 重量:0.1g。

    产品特点和优势


    NTCLE203E3 系列热敏电阻具备如下显著特点:
    - 高精度和高稳定性:在广泛的温度范围内表现出色,适合用于温度测量和控制。
    - 优异的热冲击耐受性:能够在极端环境下保持性能稳定。
    - 高可靠性:通过AEC-Q200认证,符合严格的汽车级标准。
    - 材料分类明确:满足各类合规要求,详见www.vishay.com/doc?99912。

    应用案例和使用建议


    NTCLE203E3 热敏电阻广泛应用于以下领域:
    - 汽车应用:如废气再循环(EGR)、发动机冷却液温度(ECT)、进气温度(IAT)和空气流量温度(TMAP)传感器。
    - 工业应用:温度测量和补偿。
    使用建议:
    1. 在焊接或焊接到电路板上时,确保温度不超过规定范围,以避免损坏热敏电阻。
    2. 可选择使用环氧树脂或硅树脂进行封装,提高抗震动性能。
    3. 定期校准以确保长期准确性和稳定性。

    兼容性和支持


    该系列产品可与标准的电气连接器兼容。制造商提供技术支持,包括详细的曲线计算工具访问链接(www.vishay.com/thermistors/ntc-curve-list/)。同时,批量包装数量为500个,也可根据需求提供卷带包装。

    常见问题与解决方案


    Q: 如何测试热敏电阻的温度精度?
    A: 使用标准温度计或热电偶测量实际温度,并与热敏电阻读数对比,计算误差。若发现误差超出公差范围,可尝试重新校准或更换新的热敏电阻。
    Q: 如何提高热敏电阻的使用寿命?
    A: 避免在超过最大额定温度下使用,确保正确的安装和维护,定期检查其响应时间和介电强度。

    总结和推荐


    综上所述,NTCLE203E3 系列热敏电阻凭借其高精度、高稳定性和优良的抗热冲击性能,在多种应用场景中表现出色。无论是在汽车还是工业应用中,都是理想的选择。因此,强烈推荐使用该产品。对于需要高度可靠温度监测和控制的应用场合,NTCLE203E3 是不可或缺的选择。

NTCLE203E3502SB0参数

参数
25℃时的电阻值 5KΩ
精度 ±2.2%
额定功率 -
B25/75 -
B25/50 -
B25/100 -
B25/85 3984K
B值容差 ±0.5%
B0/50 -
4.2mm(Max)
6mm(Max)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装
