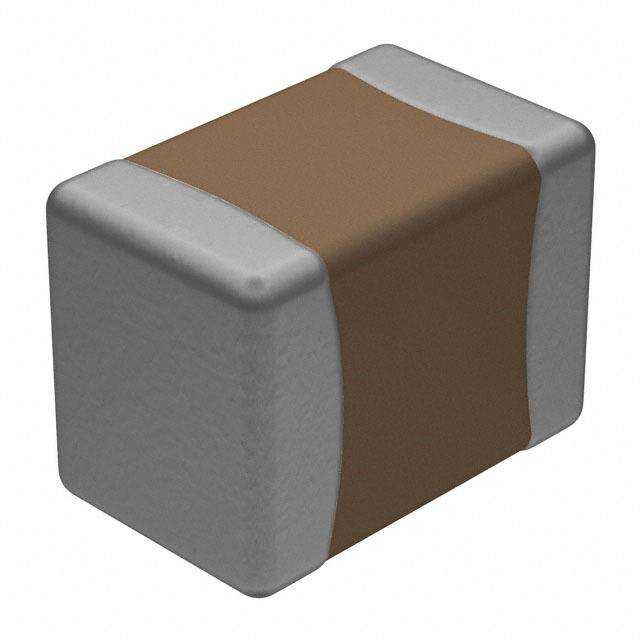

VJ0805Y104KXAAR

产品分类: 陶瓷电容
产品描述: 100nF ±10% X7R 50V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: 77-VJ0805Y104KXAAR
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0805Y104KXAAR

VJ0805Y104KXAAR概述

    VJ Commercial Series: Surface Mount Multilayer Ceramic Chip Capacitors

    1. 产品简介


    Vishay Vitramon 的 VJ 商业系列是一款高性能的表面贴装多层陶瓷芯片电容器(MLCC)。该系列产品提供两种不同类型的电介质:C0G(NP0)和X7R。这两种电介质分别具有独特的电气特性和适用范围,使得这些电容器适用于各种商业应用。
    - 产品类型:表面贴装多层陶瓷芯片电容器(MLCC)
    - 主要功能:用于阻抗匹配、滤波、去耦合、浪涌抑制等
    - 应用领域:广泛应用于传感器、扫描仪、电源管理、信号调理和许多其他需要高可靠性电容的应用场景。

    2. 技术参数


    C0G (NP0) 电介质
    - 工作温度范围:-55°C 至 +150°C
    - 电容范围:1 pF 至 56 nF
    - 电压范围:25 VDC 至 1000 VDC
    - 温度系数:0 ppm/°C ± 30 ppm/°C (从-55°C 到+125°C)
    - 损耗因数(DF):1.0 VRMS 下最大为 0.1%(1 MHz 时值≤1000 pF,1 kHz 时值>1000 pF)
    - 绝缘电阻:+25°C 时最小 100,000 MΩ 或 1000 ΩF 中较小者;+125°C 时最小 10,000 MΩ 或 100 ΩF 中较小者
    - 老化率:每十年最大 0%
    X7R 电介质
    - 工作温度范围:-55°C 至 +150°C
    - 电容范围:120 pF 至 6.8 µF
    - 电压范围:16 VDC 至 1000 VDC
    - 温度系数:± 15% (从-55°C 到+125°C)
    - 损耗因数(DF):1.0 VRMS 下最大为 3.5%(16 V / 25 V 额定值),2.5%(>25 V 额定值)
    - 绝缘电阻:+25°C 时最小 100,000 MΩ 或 1000 ΩF 中较小者;+125°C 时最小 10,000 MΩ 或 100 ΩF 中较小者
    - 老化率:每十年最大 1%

    3. 产品特点和优势


    VJ 商业系列电容器的主要特点和优势如下:
    - 高稳定性:C0G(NP0)电介质提供了非常低的温度系数,保证了电容器的长期稳定性能。
    - 优异的耐久性:X7R 电介质即使在高温环境下仍能保持良好的电气性能。
    - 宽广的电容和电压范围:涵盖了从1 pF到6.8 µF的电容范围和从16 VDC到1000 VDC的电压范围,适用于各种复杂应用。
    - 可靠的金属电极系统:Noble Metal Electrode(NME)系统确保了电容器的长期可靠性和寿命。
    - 多样化的封装尺寸:提供多种尺寸以满足不同的安装需求。

    4. 应用案例和使用建议


    VJ 商业系列电容器适用于广泛的商业应用:
    - 传感器和扫描仪应用:可用于提高信号精度和可靠性。
    - 电源管理:在电路设计中用于滤波和去耦合,减少电源噪声。
    - 浪涌抑制:保护电路免受瞬态电压的影响。
    使用建议:
    - 在高电压和高频率应用中,选择适当的电容和电压额定值,避免过压和高频引起的损耗。
    - 在热敏性应用中,优先选用 C0G(NP0)电介质,以保持稳定的电容值。

    5. 兼容性和支持


    VJ 商业系列电容器可以与其他 Vishay Vitramon 产品及符合相关标准的其他制造商产品兼容。制造商提供技术支持和维护服务,包括详细的使用指南和技术文档。如果您需要更多帮助,请联系 Vishay 官方技术支持团队。

    6. 常见问题与解决方案


    - Q: 如何检查电容器的焊接质量?
    - A: 参考技术手册中的焊接推荐指南,或者访问 Vishay 官方网站下载详细的焊接指南。
    - Q: 电容器的最大工作电压是多少?
    - A: 根据所选型号的不同,电容器的最大工作电压范围为16 VDC至1000 VDC。
    - Q: 电容器在高温环境下的表现如何?
    - A: 温度范围为-55°C至+150°C,C0G(NP0)电介质在此范围内表现出色,而X7R电介质则提供了±15%的温度系数。

    7. 总结和推荐


    总体来说,Vishay Vitramon 的 VJ 商业系列电容器是一款高度可靠的高性能产品,适合广泛的应用场景。它以其高稳定性和可靠性在工业、通信、汽车和其他高科技领域有着广泛应用。如果您需要一个具备长期稳定性和高效能的电容器,VJ 商业系列电容器是一个理想的选择。我们强烈推荐使用此系列产品来提升您的电子设备性能。

VJ0805Y104KXAAR参数

参数
电容值 100nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VJ0805Y104KXAAR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0805Y104KXAAR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0805Y104KXAAR VJ0805Y104KXAAR数据手册

VJ0805Y104KXAAR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.391 ¥ 3.304
10+ $ 0.2519 ¥ 2.1281
100+ $ 0.153 ¥ 1.2924
500+ $ 0.1155 ¥ 0.976
1000+ $ 0.1026 ¥ 0.867
2500+ $ 0.0907 ¥ 0.7666
10000+ $ 0.0702 ¥ 0.5932
20000+ $ 0.0662 ¥ 0.559
库存: 13336
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.3
