PR03000201809JAC00

产品分类: 通孔电阻
产品描述: 18Ω ±5% 3W ±250ppm/℃ 通孔安装 16.7mm(长度)
供应商型号: DMT-PR03000201809JAC00
供应商: 海外现货
标准整包数: 500

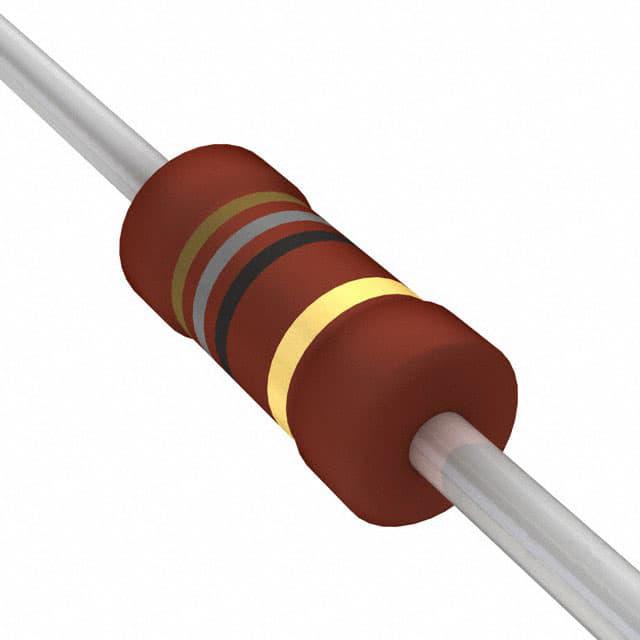

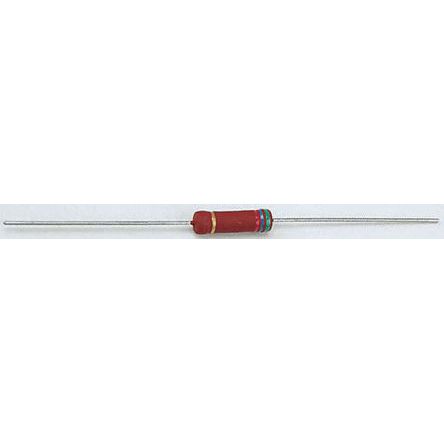

VISHAY INTERTECHNOLOGY 通孔电阻 PR03000201809JAC00

PR03000201809JAC00概述

    Vishay BCcomponents Power Metal Film Leaded Resistors

    产品简介


    Vishay BCcomponents的Power Metal Film Leaded Resistors(金属膜贴片电阻)系列为各种应用提供了高效的功率管理解决方案。这些电阻器通过在其高精度陶瓷体上沉积金属合金薄膜,并采用激光精密蚀刻技术形成螺旋沟槽来实现高精度阻值设定。它们适合用于所有通用功率应用,包括汽车电子、照明镇流器等领域。

    技术参数


    - 电阻范围:0.22 Ω至1 MΩ
    - 电阻容差:±1%、±5%
    - 温度系数:±250 ppm/K
    - 额定功率(P70):
    - PR01:1 W(0207尺寸),0.6 W(<1 Ω)
    - PR02:2 W(0411尺寸),1.3 W(<1 Ω)
    - PR03:3 W(0617尺寸),2.5 W(<1 Ω)
    - 热阻:
    - PR01:135 K/W
    - PR02:75 K/W
    - PR03:60 K/W
    - 最大操作电压:
    - PR01:350 V
    - PR02:500 V
    - PR03:750 V
    - 稳态漂移:
    - 经过1000小时耐久测试:最大变化±(5% R + 0.1 Ω)
    - 经过高湿测试:最大变化±(3% R + 0.1 Ω)
    - 经过焊接测试:最大变化±(1% R + 0.05 Ω)

    产品特点和优势


    - 高功率密度:PR01可在0207尺寸下提供1 W的功率,PR02和PR03分别提供2 W和3 W。
    - 定义的熔断特性:确保安全运行。
    - 符合AEC-Q200标准:适用于汽车电子应用。
    - 出色的温度稳定性:温度系数仅为±250 ppm/K。
    - 非易燃涂料:提供额外的安全保障。

    应用案例和使用建议


    这些电阻器广泛应用于通用功率管理、汽车电子和照明镇流器等领域。在实际应用中,需要注意以下几点:
    - 确保电路板设计能有效散热,以避免热应力。
    - 使用低热阻的连接方式,以确保电阻器在高功率应用中的可靠性。
    - 针对高湿度环境,应选择经过高湿测试验证的型号。

    兼容性和支持


    这些电阻器完全符合RoHS、ELV和WEEE指令,并且不含任何被禁物质。Vishay公司提供了详细的产品支持文档,涵盖组装指导、材料声明等。

    常见问题与解决方案


    1. 问:如何正确焊接这些电阻器?
    - 答:建议使用波峰焊或浸焊方式,焊接后进行必要的清洗,避免使用腐蚀性溶剂。

    2. 问:电阻器在高温环境下能否稳定工作?
    - 答:可以,但需注意不要超过额定工作温度。对于长期高负载应用,应根据环境条件调整负载和温度限制。

    总结和推荐


    Vishay BCcomponents的Power Metal Film Leaded Resistors是一款高品质的通用电阻器,具备高功率密度、优良的温度稳定性和可靠性。无论是用于汽车电子还是通用功率应用,都是理想的选择。强烈推荐这一系列产品。
    以上内容是对Vishay BCcomponents Power Metal Film Leaded Resistors的技术手册内容进行了详细整理和概述,希望能帮助您更好地了解和使用这款产品。

PR03000201809JAC00参数

参数
电阻值 18Ω
精度 ±5%
额定功率 3W
温度系数 ±250ppm/℃
长*宽*高 16.7mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

PR03000201809JAC00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR03000201809JAC00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR03000201809JAC00 PR03000201809JAC00数据手册

PR03000201809JAC00封装设计

查看详情并下载
Symbol
Footprint
3D Model
