首页  >  产品百科  >  RN60D3010FB14

RN60D3010FB14

产品分类: 通孔电阻
产品描述: 301Ω ±1% 250mW ±100ppm/℃ 通孔安装 8.74mm(长度)
供应商型号: 71-RN60D-F-301
供应商: Mouser
标准整包数: 1

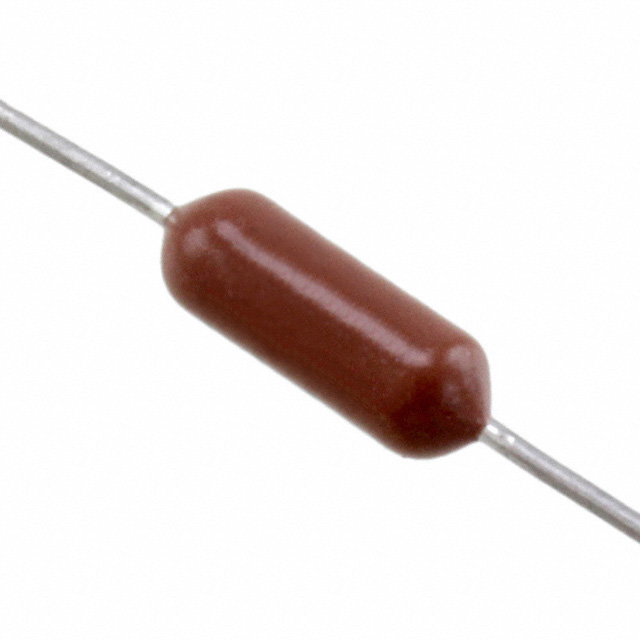

VISHAY INTERTECHNOLOGY 通孔电阻 RN60D3010FB14

RN60D3010FB14概述

    Vishay Dale CMF Metal Film Resistors: Comprehensive Overview

    1. 产品简介


    Vishay Dale 的 CMF 系列金属薄膜电阻器是一种高品质的电子元器件,适用于军事标准和工业应用。这些电阻器包括 MIL-R-10509 认证的 Type RN 和 MIL-PRF-22684 认证的 Type RL 型号。这些电阻器具备出色的精度、低噪声和稳定的温度系数,广泛应用于军事、航空航天及高可靠性需求的应用场景。

    2. 技术参数


    CMF 系列金属薄膜电阻器的关键技术规格如下:
    | 型号 | 功率等级 @ 70°C | 功率等级 @ 125°C | 最大工作电压 (V) | 阻值范围 (Ω) | 允许误差 (%) |
    |
    | CMF50 | 0.05 | - | 200 | 10 至 100K | 0.1, 0.25, 0.5, 1 |
    | CMF55 | 0.125 | 0.10 | 200 | 10 至 301K | 0.1, 0.25, 0.5, 1 |
    | CMF60 | 0.25 | 0.125 | 300 | 10 至 1M | 0.1, 0.25, 0.5, 1 |
    | CMF65 | 0.50 | 0.25 | 350 | 10 至 2M | 0.1, 0.25, 0.5, 1 |
    | CMF70 | 0.75 (注 2) | 0.50 | 500 | 10 至 2.49M | 0.1, 0.25, 0.5, 1 |
    | CMF07 | 0.25 | - | 250 | 51 至 150K | 2, 5 |
    | CMF20 | 0.50 | - | 350 | 4.3 至 470K | 2, 5 |
    此外,这些电阻器具有非常低的电压系数(5 ppm/V)和非常低的噪声水平(-40 dB)。它们还采用阻燃环氧涂层和高纯度陶瓷芯材料,确保出色的环境性能。

    3. 产品特点和优势


    - 非常低的噪声水平:平均噪声水平为 0.10 μV/V,对于中低阻值更是低于 0.05 μV/V。
    - 非常低的电压系数:5 ppm/V,保证在不同电压下表现稳定。
    - 受控温度系数:可根据需要选择 ±25 ppm/°C、±50 ppm/°C 或 ±100 ppm/°C。
    - 火焰阻燃环氧涂层:提供出色的耐热和耐火性能。
    - 商业替代品:商用版本具备更高的功率等级,可以满足更高要求的应用。

    4. 应用案例和使用建议


    这些电阻器广泛应用于军事、航空航天、高可靠性工业设备等领域。例如,在飞机引擎控制系统中,精确且可靠的电阻器能够确保系统的正常运行。在选择使用时,需根据具体的应用需求来确定最适合的型号。例如,高功率应用可以选择 CMF65 或 CMF70,而低噪声需求则可选择 CMF50 或 CMF55。

    5. 兼容性和支持


    这些电阻器符合 MIL-R-10509 和 MIL-PRF-22684 规范,与其他军事标准设备高度兼容。Vishay 提供技术支持和售后服务,以帮助客户解决可能出现的问题。此外,还可联系 Vishay 的技术支持团队进行更深入的技术咨询。

    6. 常见问题与解决方案


    - 问题: 如何处理电阻器的噪声问题?
    - 解决方案: 可以通过选择具有更低噪声水平的型号(如 CMF50)来减少噪声。

    - 问题: 在高温环境下,电阻器如何表现?
    - 解决方案: 参考产品手册中的热应力测试结果,选择合适的型号以适应不同的温度条件。

    7. 总结和推荐


    综上所述,Vishay Dale 的 CMF 系列金属薄膜电阻器以其卓越的精度、稳定的温度系数和出色的工作环境适应性,在各种高可靠性应用中表现出色。无论是军事、航空航天还是工业自动化领域,都是可靠的选择。强烈推荐使用这些高性能电阻器以提升系统的整体性能和稳定性。

RN60D3010FB14参数

参数
电阻值 301Ω
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 8.74mm(长度)
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装

RN60D3010FB14厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RN60D3010FB14数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY RN60D3010FB14 RN60D3010FB14数据手册

RN60D3010FB14封装设计

查看详情并下载
Symbol
Footprint
3D Model
