BFC247029334

产品分类: 薄膜电容
产品描述: 330nF ±5% 涤纶 100V 63V 通孔安装 7.2mm*6mm*11mm
供应商型号: Q-BFC247029334
供应商: 期货订购
标准整包数: 1000

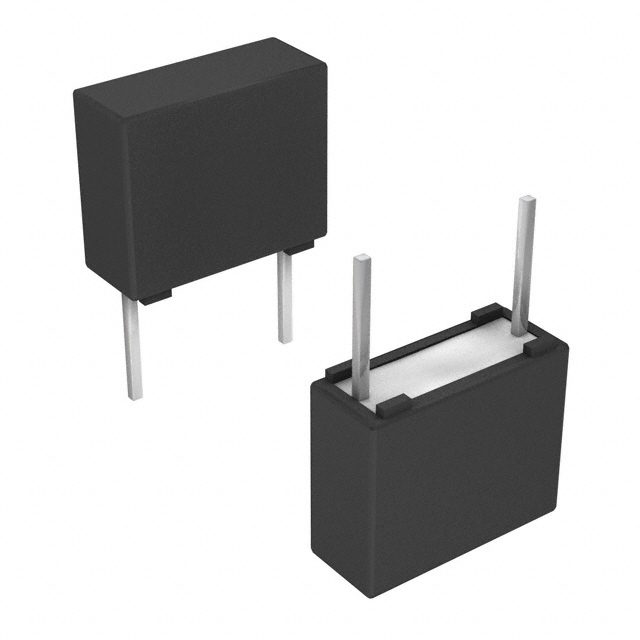

VISHAY INTERTECHNOLOGY 薄膜电容 BFC247029334

BFC247029334概述

    Vishay BCcomponents MKT470 Metallized Polyester Film Capacitors

    产品简介


    Vishay BCcomponents 提供了一种名为 MKT470 的金属化聚酯薄膜电容器。该电容器属于 MKT 类型,是径向引线类型,适用于多种电子设备。它的主要功能包括旁路、耦合、去耦以及能量存储。广泛应用于各种阻隔和耦合电路中,特别适合需要高稳定性电容值的应用场合。

    技术参数


    - 电容范围(E12 系列): 0.001 μF 到 1.2 μF
    - 额定电压(DC): 63 V, 100 V, 250 V, 400 V
    - 额定电压(AC): 40 V, 63 V, 160 V, 200 V
    - 工作温度: 额定温度 85°C,最大应用温度 125°C
    - 封装形式: 采用防火塑料外壳和环氧树脂封装(UL-class 94 V-0)
    - 额定电压脉冲斜率 (dU/dt)R: 100 V/μs (63 VDC), 160 V/μs (100 VDC), 400 V/μs (250 VDC), 800 V/μs (400 VDC)
    - 绝缘电阻: 在特定条件下,绝缘电阻可达数千兆欧(> 15000 MΩ)

    产品特点和优势


    1. 高稳定性: 能够在额定温度范围内保持稳定的电容值,适用于严苛环境。
    2. 宽广的工作电压范围: 额定电压覆盖多个级别,可满足不同应用需求。
    3. 可靠的封装设计: 采用防火塑料和环氧树脂封装,提高耐热和抗冲击能力。
    4. 多种包装选项: 可选带状、卷盘或盒装等多种包装方式,便于自动化生产和安装。
    5. 优异的电气性能: 高耐压能力和低损耗角正切值(tan δ),确保高效的能量存储和传输。

    应用案例和使用建议


    这些电容器广泛应用于高频旁路电路和滤波器中,用于隔离电源线上的噪声。例如,在开关电源中作为输出滤波电容使用,以减少输出电压的纹波。另外,它们也可作为音响系统中的音频耦合电容。为了优化这些电容器的使用,建议在高温环境下降低电容器的工作电压,并确保其表面温度不超出最大允许温升。

    兼容性和支持


    Vishay BCcomponents 提供全面的技术支持,包括详细的规格书、安装指南及常见问题解答。该产品可与其他标准元器件良好兼容,方便进行模块化设计。

    常见问题与解决方案


    - 问题: 如何正确焊接电容器?
    - 解决办法: 严格按照制造商提供的焊接指南进行操作,使用适当的焊接温度曲线。同时确保良好的散热措施,避免过热损坏。
    - 问题: 电容器在高温下运行时会怎样?
    - 解决办法: 高温运行时,需降低电容器的工作电压,确保温度不超过最大允许温升,必要时增加散热措施。
    - 问题: 电容器在电路中的布局有什么注意事项?
    - 解决办法: 保持电路板上的电容器尽可能靠近供电源,确保良好的电气连接,减小杂散电感的影响。

    总结和推荐


    总体来看,Vishay BCcomponents MKT470 金属化聚酯薄膜电容器是一款高性能的产品,具有优异的稳定性和广泛的适用性。其坚固的设计和多种包装选择使其非常适合大规模生产的需求。对于需要高稳定性和可靠性的电路设计,强烈推荐使用这款电容器。无论是在工业控制还是消费电子产品中,MKT470 都是一个可靠的选择。

BFC247029334参数

参数
电容值 330nF
容差 ±5%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC 63V
额定电压-DC 100V
长*宽*高 7.2mm*6mm*11mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

BFC247029334厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BFC247029334数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY BFC247029334 BFC247029334数据手册

BFC247029334封装设计

查看详情并下载
Symbol
Footprint
3D Model
