首页  >  产品百科  >  WSLT2010R0100FEA18

WSLT2010R0100FEA18

产品分类: 贴片电阻
产品描述: 10mΩ ±1% 1W ±75ppm/℃ 2010 贴片安装 5.08mm*2.54mm*890μm
供应商型号: F-WSLT2010R0100FEA18
供应商: 海外现货
标准整包数: 4000

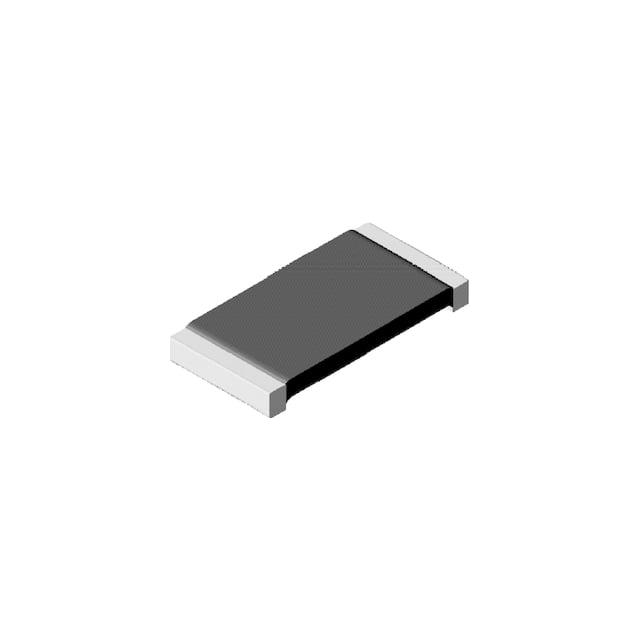

VISHAY INTERTECHNOLOGY 贴片电阻 WSLT2010R0100FEA18

WSLT2010R0100FEA18概述

    Vishay Dale Power Metal Strip® 高温高功率电阻器技术手册

    产品简介


    Vishay Dale 的 Power Metal Strip® 高温高功率电阻器(型号:WSLT2010...18)是专为电流感应、电压分压及脉冲应用而设计的产品。该电阻器以其出色的高温稳定性(最高可达 275°C)、高功率处理能力和低阻值(最低至 0.01Ω)著称。适用于广泛的应用领域,包括汽车、工业控制和电力系统。

    技术参数


    - 电阻值范围:0.01 Ω 至 0.50 Ω
    - 功率等级:1 W
    - 温度系数:±75 ppm/°C
    - 工作温度范围:-65°C 至 +275°C
    - 额定电压:1/2 P R (其中 P 为功率,R 为电阻)
    - 容差:±0.5% 和 ±1.0%
    - 低热电动势:< 3 μV/°C
    - 尺寸:2010 封装,具体尺寸见下表
    - 重量:38.9 g/1000 件
    - 兼容性:符合 RoHS 标准,无铅端子
    | 参数 | 单位 | 规格 |
    |
    | 电阻值范围 | Ω | 0.01 to 0.50 |
    | 功率等级 | W | 1 |
    | 温度系数 | ppm/°C | ±75 |
    | 工作温度范围 | °C | -65 to +275 |
    | 额定电压 | V | 1/2 P R |
    | 容差 | % | ±0.5 and ±1.0 |
    | 低热电动势 | μV/°C | < 3 |

    产品特点和优势


    - 所有焊接结构:适用于各种电流感应、电压分压和脉冲应用。
    - 低温漂特性:低温度系数 (< 20 ppm/°C),提高测量精度。
    - 硫化抵抗:构造不受高硫环境影响,增强可靠性。
    - 高耐温性和高功率等级:通过特殊材料选择和稳定化处理,达到 275°C 的耐温性能和高功率等级。
    - 低热电动势:减少干扰信号,提升整体性能。
    - 符合 AEC-Q200 标准:适用于汽车行业。

    应用案例和使用建议


    - 电流感应:用于电路中的电流测量,特别是在需要精确测量的地方。
    - 电压分压:可用于高精度分压电路中,以获得准确的电压比。
    - 脉冲应用:适用于要求快速响应的脉冲应用场合。
    使用建议:
    - 在高温环境中使用时,确保周围环境不超过 275°C。
    - 使用焊接时,请参考焊接剖面图以避免损坏。
    - 对于精密测量应用,应尽量保持周围环境温度恒定,以降低温度系数的影响。

    兼容性和支持


    - 兼容性:本产品与标准 SMD 设备兼容,适用于标准贴片工艺。
    - 支持和维护:Vishay 提供详尽的技术文档和支持,可随时联系技术支持团队(电子邮件:ww2bresistors@vishay.com)。

    常见问题与解决方案


    - Q: 如何确认产品是否符合 RoHS 标准?
    - A: 请参阅产品规格表中的信息,如需更多细节,请访问 Vishay 官方网站。

    - Q: 如何选择正确的封装类型?
    - A: 根据具体应用需求,选择合适的尺寸和封装类型,详见规格表中的尺寸信息。

    总结和推荐


    综上所述,Vishay Dale 的 Power Metal Strip® 高温高功率电阻器在当前市场上具有显著的优势,尤其适用于需要高精度和稳定性的应用场合。它不仅具备优异的温度稳定性、低热电动势和高功率处理能力,还具备良好的耐硫化性能。推荐使用该产品以满足高精度电流测量、电压分压和脉冲应用的需求。对于对性能有较高要求的设计项目,该产品无疑是理想的选择。

WSLT2010R0100FEA18参数

参数
电阻值 10mΩ
精度 ±1%
额定功率 1W
温度系数 ±75ppm/℃
长*宽*高 5.08mm*2.54mm*890μm
通用封装 2010
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSLT2010R0100FEA18厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSLT2010R0100FEA18数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSLT2010R0100FEA18 WSLT2010R0100FEA18数据手册

WSLT2010R0100FEA18封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.323 ¥ 2.7359
8000+ $ 0.3201 ¥ 2.7115
12000+ $ 0.3172 ¥ 2.687
库存: 4000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 10943.6
