首页  >  产品百科  >  TNPW04028K76BEED

TNPW04028K76BEED

产品分类: 贴片电阻
产品描述: 8.76KΩ ±0.1% 100mW ±25ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: TS-TNPW04028K76BEED
供应商: 海外现货
标准整包数: 10000

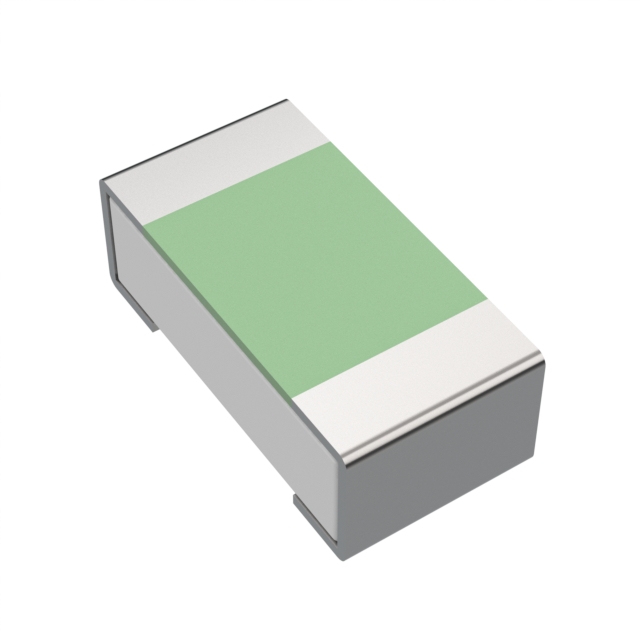

VISHAY INTERTECHNOLOGY 贴片电阻 TNPW04028K76BEED

TNPW04028K76BEED概述

    高稳定性薄膜扁平贴片电阻器 TNPW e3

    产品简介


    TNPW e3 高稳定性薄膜扁平贴片电阻器是现代电子行业中可靠性与稳定性最前沿的选择。这些电阻器广泛应用于测试和测量设备、医疗设备、工业设备及汽车等领域。

    技术参数


    - 型号规格:
    - TNPW0402 e3: 0.040英寸 × 0.020英寸 (1.0 mm × 0.5 mm)
    - TNPW0603 e3: 0.060英寸 × 0.030英寸 (1.6 mm × 0.8 mm)
    - TNPW0805 e3: 0.080英寸 × 0.050英寸 (2.0 mm × 1.25 mm)
    - TNPW1206 e3: 0.125英寸 × 0.120英寸 (3.2 mm × 3.2 mm)
    - TNPW1210 e3: 0.125英寸 × 0.100英寸 (3.2 mm × 2.5 mm)
    - 阻值范围:
    - TNPW0402 e3: 10 Ω 至 100 kΩ
    - TNPW0603 e3: 4.7 Ω 至 332 kΩ
    - TNPW0805 e3: 4.7 Ω 至 1 MΩ
    - TNPW1206 e3: 4.7 Ω 至 2 MΩ
    - TNPW1210 e3: 10 Ω 至 3.01 MΩ
    - 阻值精度:
    - ±1%, ±0.5%, ±0.1%
    - 温度系数:
    - ±50 ppm/K, ±25 ppm/K, ±15 ppm/K, ±10 ppm/K
    - 额定功率 (P70):
    - TNPW0402 e3: 0.100 W
    - TNPW0603 e3: 0.125 W
    - TNPW0805 e3: 0.200 W
    - TNPW1206 e3: 0.400 W
    - TNPW1210 e3: 0.500 W
    - 最大工作电压:
    - TNPW0402 e3: 50 V
    - TNPW0603 e3: 75 V
    - TNPW0805 e3: 150 V
    - TNPW1206 e3: 200 V
    - TNPW1210 e3: 200 V
    - 最高可承受温度:
    - 最大薄膜温度 (F max.): 155 °C
    - 工作温度范围:
    - -55 °C 至 155 °C

    产品特点和优势


    - 优越的湿度耐受性: 在 85°C 和 85%RH 的环境下表现出色。
    - 高稳定性和广泛的环境适应性: 经过 1000 小时 70°C 额定功率测试后,总体稳定性 ≤ 0.05%。
    - 通过 AEC-Q200 认证: 适用于多种尺寸(0402 至 1206)。
    - 单批号日期码: 可选。
    - 硫化物抗性验证: 符合 ASTM B 809 标准。

    应用案例和使用建议


    - 测试和测量设备: 确保测量精度。
    - 医疗设备: 满足严格的安全和稳定性要求。
    - 工业设备: 长期稳定可靠。
    - 汽车设备: 符合严格的行业标准。
    使用建议:
    1. 热管理: 在组装电阻时,确保电路板具有低热阻以保持电阻器温度在规定的范围内。
    2. 合理选择阻值范围和功率等级, 以适应不同应用需求。

    兼容性和支持


    - 兼容性: 适合自动 SMD 装配系统,适合波峰焊接、回流焊接或蒸汽相焊接。
    - 支持: Vishay 提供全方位的技术支持和长期维护服务。

    常见问题与解决方案


    1. 过温导致损坏:
    - 解决方法: 确保电阻器周围环境温度低于最大额定值,并采用有效的散热措施。
    2. 稳定性问题:
    - 解决方法: 使用合适的时间和温度来测试电阻器,确保其在规定条件下稳定运行。

    总结和推荐



    总结

    :
    TNPW e3 高稳定性薄膜扁平贴片电阻器在可靠性、稳定性和适用性方面表现卓越。其广泛的应用范围和强大的技术支持使其成为市场上极具竞争力的产品。
    推荐:
    强烈推荐 TNPW e3 用于需要高可靠性和稳定性的电子设备中。对于任何需要高性能电阻器的应用,TNPW e3 是理想选择。

TNPW04028K76BEED参数

参数
电阻值 8.76KΩ
精度 ±0.1%
额定功率 100mW
温度系数 ±25ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TNPW04028K76BEED厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TNPW04028K76BEED数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY TNPW04028K76BEED TNPW04028K76BEED数据手册

TNPW04028K76BEED封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.1232 ¥ 1.0474
库存: 20000
起订量: 10000 增量: 1
交货地:
最小起订量为:10000
合计: ¥ 10474
