首页  >  产品百科  >  RNC55H3572FSB14

RNC55H3572FSB14

产品分类: 通孔电阻
产品描述: 35.7KΩ ±1% 125mW ±50ppm/℃ 通孔安装 6.35mm(长度)
供应商型号: 541-RNC55H3572FSB14-ND
供应商: Digi-Key
标准整包数: 1

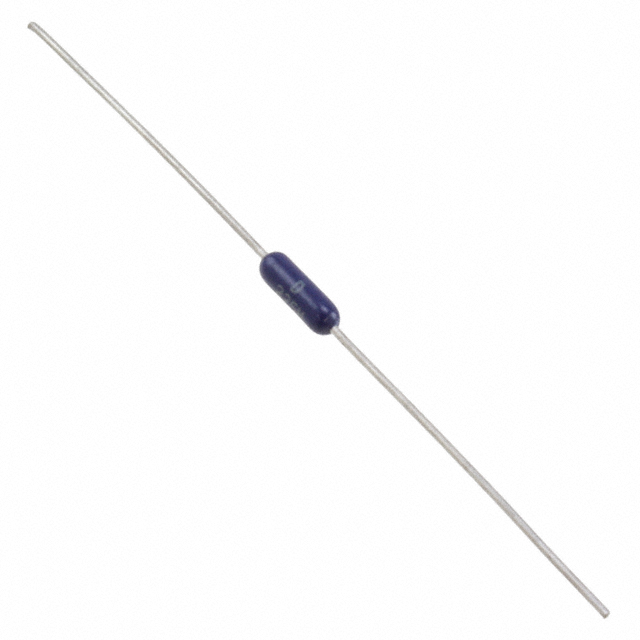

VISHAY INTERTECHNOLOGY 通孔电阻 RNC55H3572FSB14

RNC55H3572FSB14概述

    Vishay Dale ERC系列金属薄膜电阻器技术手册

    1. 产品简介


    Vishay Dale的ERC系列金属薄膜电阻器是专为军事和可靠性要求极高的应用而设计的。这些电阻器包括ERC50、ERC55、ERC60、ERC65和ERC70等多个型号,具有出色的稳定性和可靠性。它们广泛应用于军事装备、航空航天、工业自动化以及其他需要高可靠性的电子系统中。

    2. 技术参数


    以下是ERC系列金属薄膜电阻器的技术参数概览:
    | 型号 | 功率等级(P70°C) | 功率等级(P125°C) | 容差 | 最大工作电压 | 阻值范围 | 温度系数 | 生命失效率 |

    | ERC50 | 0.10 W | 0.05 W | 0.1% | 200 V | 10Ω到796kΩ | 100 ppm/°C | 根据要求咨询 |
    | ERC55 | 0.125 W | 0.10 W | 0.1%, 0.5%, 1% | 200 V | 10Ω到2MΩ | 100 ppm/°C | 根据要求咨询 |
    | ERC60 | 0.25 W | 0.125 W | 0.1%, 0.5%, 1% | 250 V | 10Ω到2MΩ | 100 ppm/°C | 根据要求咨询 |
    | ERC65 | 0.50 W | 0.25 W | 0.1%, 0.5%, 1% | 300 V | 10Ω到3.01MΩ | 100 ppm/°C | 根据要求咨询 |
    | ERC70 | 0.75 W | 0.50 W | 0.1%, 0.5%, 1% | 350 V | 10Ω到3.01MΩ | 100 ppm/°C | 根据要求咨询 |
    其他关键参数还包括电压系数、绝缘电阻、终端强度、焊接能力等。

    3. 产品特点和优势


    - 符合MIL-PRF-55182标准:满足军用标准要求,确保高性能和可靠性。
    - 低噪声特性:噪声水平低至-40 dB,适用于高精度测量和信号处理。
    - 验证失效率:通过严格的失效率测试,确保长期稳定性。
    - 可控温度系数:提供多种温度系数选项,适应不同的温度环境。
    - 环氧涂层:提供卓越的防潮保护,增强耐久性。
    - 可焊性和焊接性:标准引脚可焊性和焊接性,便于安装。
    - 追溯材料和工艺:确保产品质量和一致性。
    - 月度验收测试:确保每批产品的质量符合标准。
    - 定制化可靠性计划:根据客户需求开发特定可靠性程序。
    - 广泛的库存计划:分销商和工厂均备有充足的库存,确保供应稳定。

    4. 应用案例和使用建议


    ERC系列金属薄膜电阻器适用于各种高可靠性应用,如雷达系统、卫星通信设备、航空电子设备等。对于这些应用,建议遵循制造商提供的使用指南,以确保最佳性能。例如,在高温环境中使用时,应考虑散热措施;在湿度较高的环境中使用时,应确保良好的封装和防护。

    5. 兼容性和支持


    ERC系列金属薄膜电阻器与多种电子元器件和设备兼容。Vishay Dale提供全面的支持服务,包括技术咨询、产品培训和技术文档。此外,他们还提供详细的故障排除指南和定期的库存检查服务。

    6. 常见问题与解决方案


    - Q: 产品的最大工作电压是多少?
    - A: 请参阅具体型号的数据表,ERC50的最大工作电压为200V,ERC70的最大工作电压为350V。
    - Q: 如何判断产品是否合格?
    - A: 产品应符合MIL-PRF-55182标准,并通过所有必要的测试。如果您对产品的质量有疑问,可以联系Vishay Dale进行进一步验证。
    - Q: 如何处理焊接过程中的问题?
    - A: 确保按照MIL-STD-1276,类型C的要求进行焊接。如果出现焊接不良的情况,建议重新检查焊接工艺并确保焊接条件符合标准。

    7. 总结和推荐


    Vishay Dale的ERC系列金属薄膜电阻器以其卓越的稳定性和可靠性脱颖而出。其低噪声特性、可控温度系数和优良的焊接性使其成为高可靠性应用的理想选择。强烈推荐在军事、航空航天和其他高可靠性需求的应用中使用该产品。同时,建议用户在使用前仔细阅读技术手册,并遵循制造商的使用建议,以确保最佳性能。

RNC55H3572FSB14参数

参数
电阻值 35.7KΩ
精度 ±1%
额定功率 125mW
温度系数 ±50ppm/℃
长*宽*高 6.35mm(长度)
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装

RNC55H3572FSB14厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RNC55H3572FSB14数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY RNC55H3572FSB14 RNC55H3572FSB14数据手册

RNC55H3572FSB14封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.7692 ¥ 31.8497
10+ $ 3.1903 ¥ 26.9582
25+ $ 3.046 ¥ 25.4908
50+ $ 2.7868 ¥ 23.3219
100+ $ 2.2682 ¥ 18.9823
300+ $ 2.0738 ¥ 17.3554
500+ $ 1.8794 ¥ 15.7284
1000+ $ 1.6526 ¥ 13.8301
5000+ $ 1.5943 ¥ 13.342
库存: 52
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 31.84
