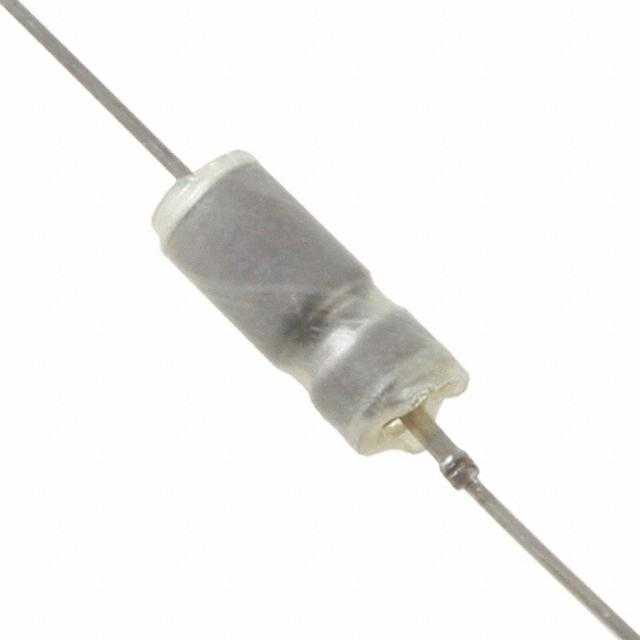

135D255X9100C6

产品分类: 钽电容
产品描述: 2.5μF ±10% 100V 10.6Ω 通孔安装 11.51mm(长度)
供应商型号: 135D255X9100C6-ND
供应商: Digi-Key
标准整包数: 25
VISHAY INTERTECHNOLOGY 钽电容 135D255X9100C6

135D255X9100C6概述

    Vishay 135D Wet Tantalum Capacitors 技术手册

    产品简介


    Vishay公司生产的135D系列湿钽电容器是一种高性能的电容器,特别适用于高可靠性要求的应用场景。这类电容器采用轴向穿孔端子设计,提供标准的锡铅(SnPb)和无铅(100%锡)两种可选。它们不仅满足商业标准,还具备军用规格要求,能够承受严苛的工作环境。这种电容器具有多种型号和规格,可以适应不同的应用需求,如航空航天领域。

    技术参数


    1. 操作温度:-55°C至+85°C(最高可达+200°C,但需降额)
    2. 容差:±20%,特殊情况下可达到±10%和±5%
    3. 最大漏电流(DCL):+25°C及以上的条件下,漏电流不超过手册中规定的值
    4. 寿命测试:在+85°C或+125°C下,连续工作2000小时,满足初始要求
    5. 特性阻抗(ESR):120Hz下,初始要求的150%以内
    6. 容值变化:初始测量值±10%内
    7. 直流电压额定值:在不同温度下有不同的额定值,例如在+85°C下为6V、8V、10V、15V、25V、30V、35V、50V、60V和75V,具体数值见表格
    8. 绝缘电阻:在特定条件下,绝缘电阻符合要求
    9. 纹波电流能力:显著优于其他同类型电容器

    产品特点和优势


    - 逆向电压能力:+85°C时具备3V逆向电压能力
    - 高纹波电流能力:具有极高的纹波电流承受能力
    - 抗震抗振性:设计用于航空航天领域的应用,具备高抗冲击和振动能力
    - 兼容性:与特定军用规格标准兼容,如MIL-PRF-39006/22/25
    - 材料分类:符合RoHS要求,适合环保要求高的场合

    应用案例和使用建议


    1. 航天航空应用:由于其优异的抗震和抗振性能,非常适合用于卫星和飞机上的电子系统。
    2. 工业自动化:在高温环境下仍能稳定工作,适合用于需要高可靠性的工业设备中。
    3. 医疗设备:对于需要高精度和可靠性的医疗设备来说,这款电容器是一个理想的选择。
    4. 建议:在极端环境下使用时,应定期进行测试以确保其性能稳定。建议在设计电路时考虑容差和使用寿命等因素,避免过度施加电压。

    兼容性和支持


    - 兼容性:与特定的航空航天和军事规格兼容。
    - 支持:如有任何技术问题,可以联系Vishay的技术支持团队。

    常见问题与解决方案


    - 问:电容器在高温环境下能否正常工作?
    - 答:电容器可以在高达+200°C的温度下工作,但在超过+85°C时需要进行电压降额处理。
    - 问:如何处理漏电流超标问题?
    - 答:检查连接线路和环境温度,如果仍然存在问题,请联系技术支持。
    - 问:产品是否有RoHS合规版本?
    - 答:是的,产品有100%锡(RoHS合规)选项。

    总结和推荐


    总体来看,Vishay的135D系列湿钽电容器以其卓越的性能和广泛的应用范围,在航空航天、工业自动化、医疗设备等领域拥有广泛的市场。它具备极高的可靠性、良好的环境适应能力和优良的电学特性。因此,对于需要高性能和高可靠性的应用场景,这款电容器是一个非常值得推荐的选择。

135D255X9100C6参数

参数
电容值 2.5μF
额定电压 100V
工作寿命 -
ESR-等效串联电阻 10.6Ω
容差 ±10%
长*宽*高 11.51mm(长度)
安装方式 通孔安装
零件状态 在售

135D255X9100C6厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

135D255X9100C6数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 钽电容 VISHAY INTERTECHNOLOGY 135D255X9100C6 135D255X9100C6数据手册

135D255X9100C6封装设计

查看详情并下载
Symbol
Footprint
3D Model
