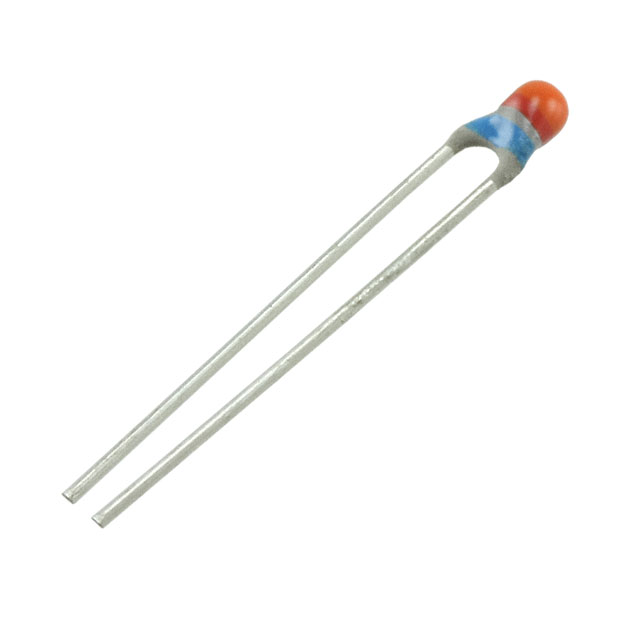

NTCLE100E3682HB0

产品分类: 温度传感器
产品描述: ±0.75% 通孔安装 3.3mm*3mm*24mm
供应商型号: 14M-NTCLE100E3682HB0
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY 温度传感器 NTCLE100E3682HB0

NTCLE100E3682HB0概述

    NTCLE100E3 热敏电阻技术手册

    1. 产品简介


    NTCLE100E3是一款径向引脚、标准精度的NTC(负温度系数)热敏电阻,由Vishay BCcomponents公司生产。这款热敏电阻的主要功能是测量、补偿、感应和控制温度,广泛应用于消费类和工业类电子产品中。由于其优异的温度系数和稳定性,使其在各种环境下的温度检测与控制应用中表现出色。

    2. 技术参数


    - 电阻值(R25):3.3 kΩ 至 470 kΩ
    - R25容差:±2%、±3%、±5%
    - B25/85值:2880 K 至 4570 K
    - B25/85容差:±0.5% 至 ±3%
    - 工作温度范围:连续工作范围为-40°C至+125°C;短时间峰值可达150°C
    - 响应时间(在油中):约1.2秒
    - 热时间常数(τ):15秒
    - 耗散因子(δ):7 mW/K 或 8.5 mW/K(当R25值≤680Ω时)
    - 最大功率耗散:500 mW(在55°C时)
    - 气候类别:LCT/UCT/days为40/125/56
    - 重量:约0.3g

    3. 产品特点和优势


    - 精度高:在整个温度范围内保持高精度,适用于需要精确温度测量的应用场合。
    - 长期稳定性好:热敏电阻具有高稳定性,使用寿命长。
    - 性价比高:良好的价格与性能比,适合大规模生产。
    - 认证认可:通过cULus认证,符合严格的行业标准。
    - 安装方式:采用径向安装方式,易于集成到电路板上。
    - 材料分类:材料分类明确,便于设计人员选择符合要求的型号。

    4. 应用案例和使用建议


    应用案例:NTCLE100E3广泛应用于家电、工业控制设备及医疗设备中,用于温度测量和温度补偿。例如,在空调系统中,可以利用其来检测和调节室内温度;在电池管理系统中,可用于监测电池温度以确保安全运行。
    使用建议:
    - 在安装过程中,要确保热敏电阻不被过热损坏,尤其是在进行焊接操作时。
    - 使用过程中注意避免电磁干扰,以保证测量的准确性。
    - 可参考提供的温度曲线图,合理选择热敏电阻的型号,以满足不同温度范围内的需求。

    5. 兼容性和支持


    - 兼容性:NTCLE100E3热敏电阻可与其他标准电气组件一起使用,方便集成到现有的电子设备中。
    - 支持服务:对于技术问题,Vishay BCcomponents提供了官方支持,可通过电子邮件(nlr@vishay.com)联系技术支持团队。

    6. 常见问题与解决方案


    问题1:热敏电阻测量温度不准。
    解决方案:检查热敏电阻是否正确安装并远离其他热源。同时,确认连接线和接头没有受到腐蚀或损坏。
    问题2:热敏电阻的工作温度超出了额定范围。
    解决方案:确保将热敏电阻安装在合适的位置,并考虑使用散热措施,如散热片,以降低温度影响。
    问题3:热敏电阻反应速度慢。
    解决方案:检查热敏电阻周围是否有足够的热传导介质,如空气或液体。适当增加热传导介质可以提高响应速度。

    7. 总结和推荐


    综上所述,NTCLE100E3是一款功能强大且用途广泛的热敏电阻,具有高精度、高稳定性和良好性价比的特点。其广泛的温度测量范围和优秀的热响应性能,使其成为众多应用的理想选择。强烈推荐在需要精密温度测量和补偿的应用中使用此款热敏电阻。
    如需进一步了解或获取产品详细资料,请访问官方网站(www.vishay.com)获取最新的产品文档和技术支持。

NTCLE100E3682HB0参数

参数
精度 ±0.75%
温度范围 -
温度阈值 -
长*宽*高 3.3mm*3mm*24mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

NTCLE100E3682HB0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NTCLE100E3682HB0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 温度传感器 VISHAY INTERTECHNOLOGY NTCLE100E3682HB0 NTCLE100E3682HB0数据手册

NTCLE100E3682HB0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.6445
10+ ¥ 2.4034
30+ ¥ 1.8822
100+ ¥ 1.6645
300+ ¥ 1.6022
500+ ¥ 1.5555
库存: 1093
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 2.64
