首页  >  产品百科  >  TNPW12061K20BEEN

TNPW12061K20BEEN

产品分类: 贴片电阻
产品描述: 1.2KΩ ±0.1% 400mW ±25ppm/℃ 1206 贴片安装 3.2mm*1.6mm*650μm
供应商型号: 3975740
供应商: 海外现货
标准整包数: 1

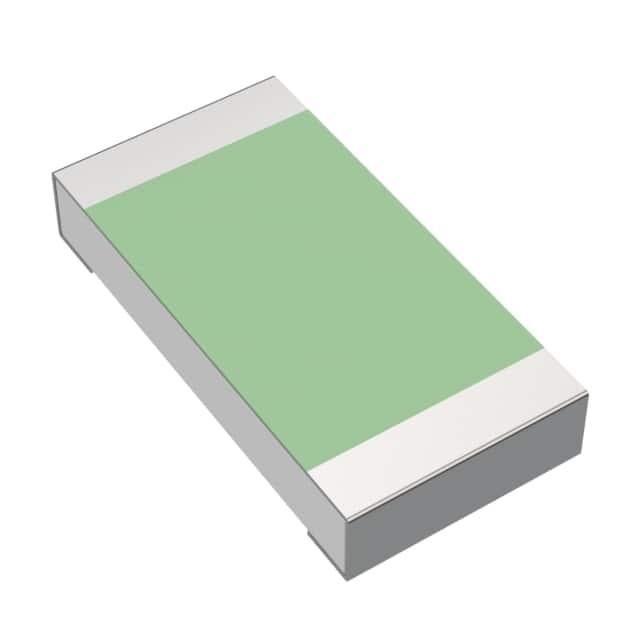

VISHAY INTERTECHNOLOGY 贴片电阻 TNPW12061K20BEEN

TNPW12061K20BEEN概述

    TNPW e3 高稳定薄膜平电阻技术手册

    1. 产品简介


    TNPW e3 系列高稳定性薄膜平电阻是 Vishay 公司推出的精密薄膜电阻产品。这些电阻主要用于现代电子领域,尤其在需要最高可靠性和稳定性的场合。典型的应用包括汽车、工业设备、测试和测量设备以及医疗设备。

    2. 技术参数


    TNPW e3 系列电阻的规格和性能参数如下:
    - 尺寸规格:0201、0402、0603、0805、1206 和 1210(对应于不同的公制和英制标准)
    - 阻值范围:
    - TNPW0201 e3:22Ω 至 40kΩ
    - TNPW0402 e3:10Ω 至 100kΩ
    - TNPW0603 e3:1Ω 至 332kΩ
    - TNPW0805 e3:1Ω 至 1MΩ
    - TNPW1206 e3:1Ω 至 2MΩ
    - TNPW1210 e3:10Ω 至 3.01MΩ
    - 阻值精度:± 0.1%、± 0.5%、± 1%
    - 温度系数:± 10ppm/K、± 15ppm/K、± 25ppm/K、± 50ppm/K
    - 额定功率:
    - TNPW0201 e3:0.075W
    - TNPW0402 e3:0.100W
    - TNPW0603 e3:0.125W
    - TNPW0805 e3:0.200W
    - TNPW1206 e3:0.400W
    - TNPW1210 e3:0.500W
    - 最大工作电压:25V 至 200V
    - 可承受膜温度:155°C
    - 工作温度范围:-55°C 至 155°C

    3. 产品特点和优势


    TNPW e3 系列电阻具备以下显著特点和优势:
    - 卓越的湿度耐受性:在 85°C、85% 相对湿度条件下表现优异。
    - 优越的整体稳定性:在不同环境条件下,经过 1000 小时额定功率测试后,整体稳定性小于等于 0.05%(70°C)。
    - AEC-Q200 认证:适用于汽车行业的严格要求。
    - 硫化物抗性验证:通过 ASTM B 809 标准验证。
    - 材料分类:符合环保标准,详情请见 Vishay 官网。

    4. 应用案例和使用建议


    根据手册中的描述,TNPW e3 系列电阻广泛应用于汽车、工业设备、测试和测量设备以及医疗设备。对于热管理的要求较高,例如,电路板组件的热阻需要得到保障以维持电阻器的膜温在指定范围内。建议参考 Vishay 的应用指南“表面贴装电阻器应用中的热管理”(文档编号 28844)获取更多信息。

    5. 兼容性和支持


    TNPW e3 系列电阻支持自动贴装系统,适用波峰焊、回流焊或气相焊。封装采用纯锡无铅镀层,适合无铅和含铅焊接过程。包装方式多样,支持卷带包装,确保长期稳定性。详细信息请参考 Vishay 官网。

    6. 常见问题与解决方案


    常见的问题及解决方案如下:
    - 电阻温度过高:确保适当的散热措施,避免超过规定的最大膜温度。
    - 阻值漂移:可能由于长时间运行导致,需要定期检查并调整。
    - 焊接问题:使用适合的焊接工艺,如回流焊或气相焊,避免过度加热。

    7. 总结和推荐


    TNPW e3 系列电阻具有卓越的可靠性、稳定性和高精度,非常适合需要高稳定性的各种电子应用。综合其广泛的适用性和可靠的性能,强烈推荐在关键电子设计和制造过程中使用。
    通过上述分析,可以看出 TNPW e3 系列电阻在多个方面表现出色,不仅能满足现代电子设备的严格要求,还能为用户带来更高的可靠性和稳定性。因此,无论是汽车、工业还是医疗等领域,TNPW e3 都是一个值得信赖的选择。

TNPW12061K20BEEN参数

参数
电阻值 1.2KΩ
精度 ±0.1%
额定功率 400mW
温度系数 ±25ppm/℃
长*宽*高 3.2mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TNPW12061K20BEEN厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TNPW12061K20BEEN数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY TNPW12061K20BEEN TNPW12061K20BEEN数据手册

TNPW12061K20BEEN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.1063
50+ ¥ 2.9869
100+ ¥ 2.8674
250+ ¥ 2.6762
500+ ¥ 2.6762
库存: 606
起订量: 17 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3.1
