PNM1206E1004BST5

产品分类: 贴片电阻
产品描述: 1MΩ ±0.1% 400mW ±25ppm/℃ 1206 贴片安装 3.2mm*1.6mm*840μm
供应商型号: 71-PNM1206E1004BST5
供应商: Mouser
标准整包数: 1

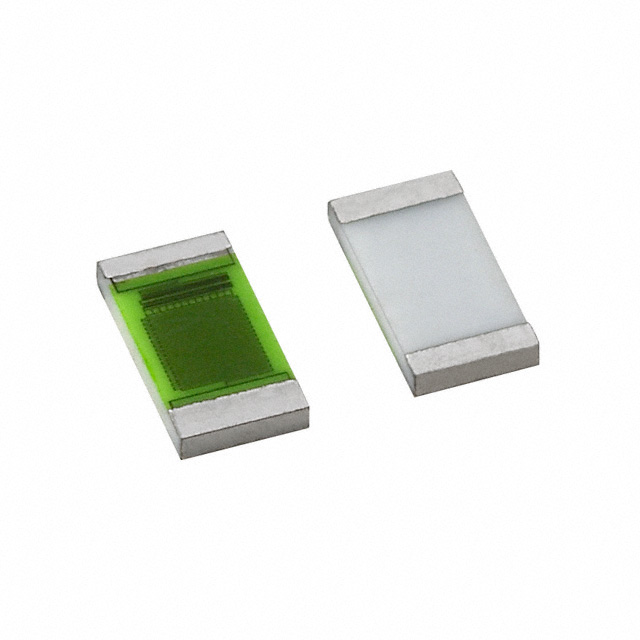

VISHAY INTERTECHNOLOGY 贴片电阻 PNM1206E1004BST5

PNM1206E1004BST5概述

    Vishay Dale Thin Film Precision Non-Magnetic Resistor

    产品简介


    Vishay Dale Thin Film 精密无磁电阻是一款采用表面贴装芯片技术的产品,适用于需要高精度和非磁性的应用场合。这款电阻的温度系数为±25 ppm/°C,提供高达0.1%的容差。由于采用无磁材料制造,它特别适合用于磁场敏感的应用,如核磁共振成像(MRI)设备。此外,这些电阻还广泛应用于音频系统和其他需要信号处理而不受磁场干扰的电路中。

    技术参数


    - 阻值范围:10Ω 至 3 MΩ
    - 温度系数:±25 ppm/°C 至 ±100 ppm/°C (-55°C 至 +125°C)
    - 容差:±0.1% 至 ±1.0%(+25°C)
    - 稳定性:绝对变化 ±0.03%
    - 电压系数:0.1 ppm/V
    - 工作电压:75 V 至 200 V
    - 工作温度范围:-55°C 至 +155°C
    - 存储温度范围:-55°C 至 +155°C
    - 噪声:< -30 dB
    - 封装尺寸:多种封装尺寸可供选择,具体参见图表
    - 耐湿性:通过 MIL-STD-202 方法 106 湿度测试

    产品特点和优势


    - 非磁性材料:使用非磁性材料制造,不会对磁场产生干扰。
    - 抗潮湿:经过专门设计,具有良好的抗潮湿能力。
    - 高纯度氧化铝基板:确保了产品的稳定性和可靠性。
    - 低噪声和电压系数:非常低的噪声水平和电压系数(< -30 dB),使得其适用于高精度信号处理应用。
    - 激光修剪容差:能够实现高达±0.1%的精确容差。
    - 无感:非感应特性确保了良好的电路性能。

    应用案例和使用建议


    Vishay Dale Thin Film 无磁电阻在医疗设备(如MRI)和高端音频系统中广泛应用。它们特别适合用于需要高精度信号处理且不希望受到外部磁场干扰的应用场合。对于那些需要高精度信号处理的应用,建议使用大功率、低容差的型号。同时,考虑到其严格的温度和湿度要求,建议在安装时考虑适当的散热和防护措施。

    兼容性和支持


    这些电阻具有广泛的兼容性,可以与其他常见的表面贴装设备无缝配合。Vishay 提供了详细的技术支持和售后服务,包括产品质量保证和应用指导。如果遇到任何技术问题,可以通过提供的技术支持邮箱进行咨询。

    常见问题与解决方案


    1. 问题:电阻如何适应高温环境?
    - 解答:这些电阻通过了严格的高温测试,能够在高达155°C的环境中稳定工作。确保在设计时充分考虑散热措施。
    2. 问题:在高湿度环境下,电阻是否会受到影响?
    - 解答:这些电阻具有优异的防潮性能,通过了MIL-STD-202方法106湿度测试,能够在高湿度环境下稳定工作。
    3. 问题:在长时间使用过程中,电阻是否会失去精度?
    - 解答:这些电阻具有很好的长期稳定性,能够在+125°C下运行1000小时后,最大绝对变化仅为±0.5%。

    总结和推荐


    总体而言,Vishay Dale Thin Film 精密无磁电阻凭借其出色的非磁性、低噪声和高精度特性,成为许多高端应用的理想选择。无论是用于医疗设备还是音频系统,这些电阻都能提供卓越的性能。尽管价格较高,但其可靠性和长期稳定性使其成为值得投资的选择。强烈推荐在对精度和非磁性有严格要求的应用中使用这款电阻。

PNM1206E1004BST5参数

参数
电阻值 1MΩ
精度 ±0.1%
额定功率 400mW
温度系数 ±25ppm/℃
长*宽*高 3.2mm*1.6mm*840μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PNM1206E1004BST5厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PNM1206E1004BST5数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY PNM1206E1004BST5 PNM1206E1004BST5数据手册

PNM1206E1004BST5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.3345 ¥ 19.7265
10+ $ 1.587 ¥ 13.4102
25+ $ 1.474 ¥ 12.4553
50+ $ 1.122 ¥ 9.4809
100+ $ 0.9655 ¥ 8.1586
500+ $ 0.783 ¥ 6.6164
库存: 990
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.72
