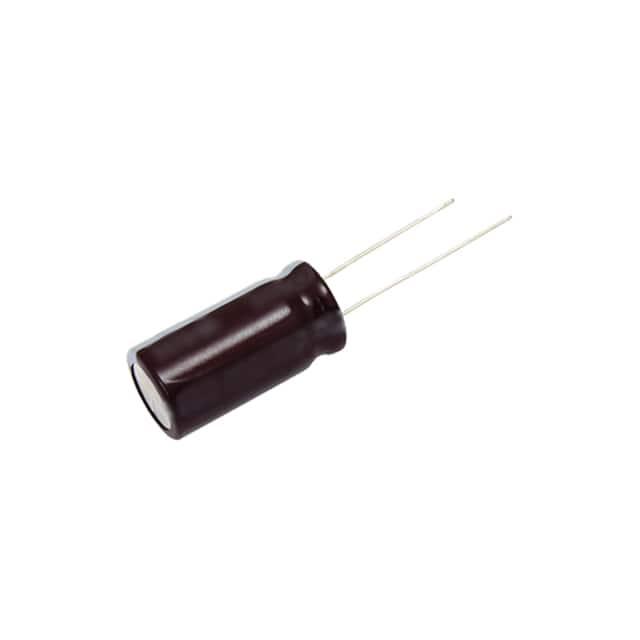

517D107M025AA6AE3

产品分类: 铝电解电容
产品描述: 100μF 25V ±20% 300mΩ 2000h@ 105°C 145mA@ 120Hz,217.5mA@ 10kHz 插件 通孔安装 6.3mm*11mm*11mm
供应商型号: 75-517D107M025AA6AE3
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 铝电解电容 517D107M025AA6AE3

517D107M025AA6AE3概述

    517D Aluminum Capacitors: Technical Handbook

    1. 产品简介


    517D 系列铝电解电容器是 Vishay Sprague 公司生产的一系列通用型、微型径向引脚电容器。这些电容器以其高 CV(电容电压积)比、低成本及抗溶剂侵蚀的能力著称。它们广泛应用于工业、消费电子和汽车等领域,尤其是在要求小型化和高性价比的场合。

    2. 技术参数


    | 参数 | 值 |

    | 额定电压范围 | 6.3 WVDC 至 250 WVDC |
    | 额定电容范围 | 0.47 μF 至 15,000 μF |
    | 容差 | ±20% |
    | 工作温度 | -55°C 至 +105°C |
    | 铝箔直径 x 长度 | 0.197" x 0.433" [5.0 x 11.0] 至 0.709" x 1.575" [18.0 x 40.0] |
    | 引脚间距 | 0.079" [2.0] 至 0.295" [7.5] |
    | 最大纹波电流(120 Hz,+105°C) | 34 mA 至 2470 mA |

    3. 产品特点和优势


    - 高 CV 比:每种尺寸都提供较高的电容体积比,适合空间受限的应用。
    - 低成本:相比同类产品,517D 系列具有明显的价格优势。
    - 耐溶剂性:通过了严格测试,适用于多种恶劣环境。
    - 长寿命:高达2000小时的寿命验证测试,保证长时间稳定运行。
    - 环境友好:符合 RoHS 标准,环保可靠。

    4. 应用案例和使用建议


    - 工业自动化:在电机控制电路中使用,能够承受较大纹波电流。
    - 消费电子:适用于笔记本电脑、平板电脑等设备中的电源滤波。
    - 汽车电子:车载音响系统中可作为旁路电容,提高音频质量。
    使用建议:
    - 在高频电路中应用时,注意检查纹波电流限制。
    - 确保散热良好,避免过热影响使用寿命。
    - 根据具体应用需求选择合适的额定电压和电容值。

    5. 兼容性和支持


    517D 系列铝电解电容器设计为与其他标准组件兼容,方便集成到各种现有系统中。对于技术支持和维护信息,用户可以通过官方邮箱 `aluminumcaps4@vishay.com` 联系 Vishay 的工程师团队。

    6. 常见问题与解决方案


    - 问题:电容值下降
    解决方案:检查焊接工艺是否正确,确保电容器安装得当。如仍有问题,可联系厂家更换。
    - 问题:无法承受规定纹波电流
    解决方案:确认实际工作环境温度,选择适合的额定电压。必要时可增加电容器数量以分担负载。

    7. 总结和推荐


    综上所述,517D 系列铝电解电容器以其高性价比、优良的耐溶剂性和出色的可靠性,在众多应用场合中表现出色。无论是在工业自动化还是消费电子领域,都是理想的电容选择。强烈推荐用户选用此系列产品,以获得更佳的性能和稳定性。
    希望以上内容能帮助您更好地了解和应用 Vishay Sprague 的 517D 系列铝电解电容器。如果您有任何进一步的技术疑问,欢迎随时联系我们。

517D107M025AA6AE3参数

参数
电容值 100μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 300mΩ
纹波电流 145mA@ 120Hz,217.5mA@ 10kHz
工作寿命 2000h@ 105°C
长*宽*高 6.3mm*11mm*11mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

517D107M025AA6AE3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

517D107M025AA6AE3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 铝电解电容 VISHAY INTERTECHNOLOGY 517D107M025AA6AE3 517D107M025AA6AE3数据手册

517D107M025AA6AE3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.1385 ¥ 9.6203
10+ $ 0.5704 ¥ 4.8199
100+ $ 0.4741 ¥ 4.0061
600+ $ 0.4309 ¥ 3.6413
1000+ $ 0.4277 ¥ 3.6139
库存: 490
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.62
