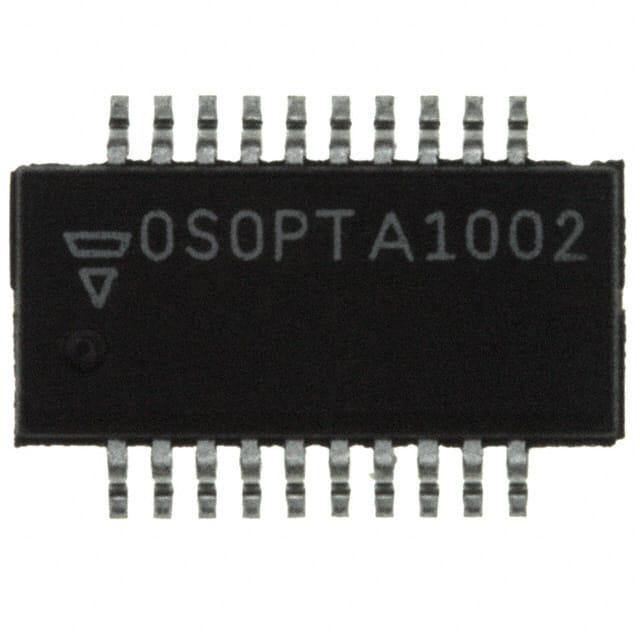

OSOPTA1002AT1

产品分类: 网络阵列电阻
产品描述: 10KΩ ±0.1% ±5ppm/℃ ±0.025% ±5ppm/℃ 100mW SSOP-20 贴片安装 8.74mm*3.91mm*1.73mm
供应商型号: OSOPT-10KATR-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 网络阵列电阻 OSOPTA1002AT1

OSOPTA1002AT1概述

    # 电子元器件产品技术手册:OSOP系列贴片网络电阻

    产品简介


    基本介绍
    OSOP系列贴片网络电阻是Vishay Dale Thin Film公司推出的精密薄膜电阻网络。这些电阻器采用了先进的薄膜技术,具有高度集成度,旨在节省空间并提高电路设计的灵活性。OSOP系列在尺寸、性能和定制化方面提供了诸多优势,特别适用于需要高密度安装的应用场合。
    主要功能和应用领域
    - 主要功能:OSOP系列提供了多种引脚配置(16针、20针和24针),具备高精度和低噪声的特点。其独特的25密尔引脚间距设计可使板级空间减小超过50%。
    - 应用领域:广泛应用于汽车电子、工业控制、通讯设备及消费电子等领域,尤其适合于对空间和性能要求较高的应用。

    技术参数


    尺寸规格
    - 引脚数量:16针、20针、24针
    - 最大座高:0.068英寸(1.73毫米)
    - 长度(16针):0.193英寸(4.90毫米)
    - 长度(20、24针):0.341英寸(8.66毫米)
    电气特性
    - 电阻范围:500Ω至100kΩ
    - 温度系数:绝对值±25ppm/℃;比值±5ppm/℃
    - 容差:绝对值±0.1%至±1%;比值±0.025%至±0.5%
    - 功率等级:每个电阻器最高100mW;整个封装最高400mW
    - 工作电压:最大100V
    - 工作温度范围:-55°C至+125°C
    - 存储温度范围:-55°C至+150°C
    - 电压系数:<0.1ppm/V(典型值)
    - 噪声:<-30dB
    - 热电动势:0.08μV/℃
    - 稳定性:绝对值±0.05%(70°C,2000小时);比值±0.015%(70°C,2000小时)
    - 保存稳定性:绝对值±0.01%(1年,25°C);比值±0.002%(1年,25°C)

    产品特点和优势


    特点
    - 高度集成:25密尔引脚间距,减少了PCB面积超过50%。
    - 结构坚固:采用无内部焊接的模制外壳结构。
    - 定制化:提供隔离和共用端子的不同方案,并可根据客户需求提供定制化电阻值。
    - 耐用性:高可靠性材料,适应宽广的工作温度范围。
    优势
    - 高精度:绝对值容差±0.1%,比值容差±0.025%,确保高精度测量和信号处理。
    - 低噪声:噪声低于-30dB,适用于对噪声敏感的应用。
    - 环境适应性强:能在极端温度环境下稳定工作,满足严苛应用需求。

    应用案例和使用建议


    应用案例
    OSOP系列贴片网络电阻在汽车电子和工业控制领域有广泛应用。例如,在发动机控制单元(ECU)中,它们可以用于精确测量和控制电流和电压,从而提高系统的整体性能和可靠性。
    使用建议
    - 在设计阶段,考虑散热问题,确保功耗不超过最大功率等级。
    - 在应用环境中,选择合适的引脚配置以匹配具体应用需求。
    - 使用时注意温度影响,确保工作温度范围符合产品规格。

    兼容性和支持


    兼容性
    - OSOP系列支持Tin Lead和Lead-Free两种表面处理方式,确保与其他标准焊接工艺兼容。
    - 可与多种微控制器和集成电路兼容,适用于广泛的系统设计。
    支持信息
    - Vishay公司提供详细的技术支持文档和在线咨询服务,可通过thinfilm@vishay.com获取进一步技术支持。
    - 拥有完整的配套服务和售后服务,确保客户在使用过程中能够得到及时有效的帮助。

    常见问题与解决方案


    常见问题
    - 问题1:如何确定正确的引脚配置?
    - 解决方案:根据具体应用需求,参考产品数据手册中的型号编码,选择合适的引脚数量和排列方式。
    - 问题2:如何处理过高的工作温度?
    - 解决方案:使用散热措施,如散热片或强制风冷,确保工作温度不超出产品规格要求。
    - 问题3:如何验证产品的存储稳定性?
    - 解决方案:定期进行存储稳定性测试,确保产品在存储期间的性能不受影响。

    总结和推荐


    综合评估
    OSOP系列贴片网络电阻凭借其紧凑的设计、高精度和良好的温度稳定性,在多个应用领域表现出色。其卓越的性能和广泛的兼容性使其成为设计工程师的理想选择。
    推荐结论
    鉴于OSOP系列电阻在多方面的优势,强烈推荐在需要高密度安装和高性能应用中使用。它不仅能满足当前的需求,还具备良好的未来扩展性。

OSOPTA1002AT1参数

参数
电阻值 10KΩ
电阻个数 -
精度 ±0.1%
温度系数 ±5ppm/℃
引脚数量 -
电阻匹配比 ±0.025%
单个电阻功率 100mW
电阻器匹配率漂移 ±5ppm/℃
长*宽*高 8.74mm*3.91mm*1.73mm
通用封装 SSOP-20
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

OSOPTA1002AT1厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

OSOPTA1002AT1数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 网络阵列电阻 VISHAY INTERTECHNOLOGY OSOPTA1002AT1 OSOPTA1002AT1数据手册

OSOPTA1002AT1封装设计

查看详情并下载
Symbol
Footprint
3D Model
