首页  >  产品百科  >  VJ0402Y153KXXAC

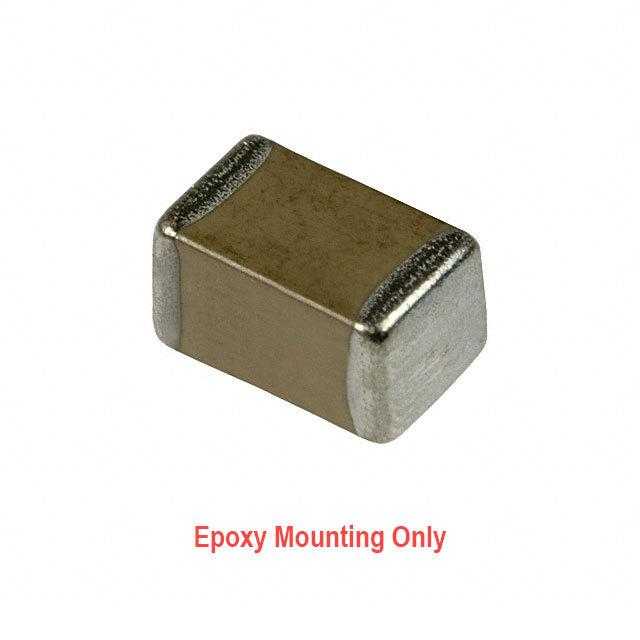

VJ0402Y153KXXAC

产品分类: 陶瓷电容
产品描述: 15nF ±10% X7R 25V 0402 贴片安装 1mm(长度)*500μm(宽度)
供应商型号: UA-VJ0402Y153KXXAC
供应商: 海外现货
标准整包数: 5000
VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0402Y153KXXAC

VJ0402Y153KXXAC概述

    Vishay Vitramon VJ Commercial Series:高精度陶瓷电容

    产品简介


    Vishay Vitramon的VJ Commercial Series是一款专为商业应用设计的表面贴装多层陶瓷电容器(MLCC)。这款电容器提供两种不同类型的介电材料——C0G(NP0)和X7R,每种类型都具有独特的特性和适用范围。C0G(NP0)适用于需要极高稳定性的场合,而X7R则适用于要求较高的工作电压和容差范围的应用。

    技术参数


    VJ Commercial Series的关键技术规格如下:
    - C0G (NP0)介电材料
    - 操作温度:-55°C到+150°C(高于+125°C时特性变化)
    - 容量范围:1pF到56nF
    - 额定电压范围:25VDC到1000VDC
    - 温度系数(TCC):0 ppm/°C ± 30 ppm/°C (-55°C到+125°C)
    - 损耗角正切(DF):0.1%最大值(1MHz,容量≤1000pF;1kHz,容量>1000pF)
    - 绝缘电阻:在+25°C下最小100000 MΩ 或1000 pF,在+125°C下最小10000 MΩ 或100 pF
    - 老化率:每十年0%最大
    - X7R介电材料
    - 操作温度:-55°C到+150°C(高于+125°C时特性变化)
    - 容量范围:120pF到6.8μF
    - 额定电压范围:16VDC到1000VDC
    - 温度系数(TCC):±15%(-55°C到+125°C,无直流电压)
    - 损耗角正切(DF):16V/25V等级最大3.5%,大于25V等级最大2.5%
    - 绝缘电阻:在+25°C下最小100000 MΩ 或1000 pF,在+125°C下最小10000 MΩ 或100 pF
    - 老化率:每十年1%最大

    产品特点和优势


    - 超高稳定性:C0G(NP0)提供了极低的温度系数,确保了电容值在极端温度条件下的稳定。
    - 优异的老化特性:即使在长期运行条件下,老化率也极低。
    - 广泛的容值和电压选择:提供了从小型0402到大型3640的不同尺寸和多种额定电压的选择。
    - 可靠的贵金属电极系统:使用可靠耐久的贵金属电极(NME)。

    应用案例和使用建议


    VJ Commercial Series广泛应用于各种领域:
    - 定时和调谐电路:C0G(NP0)因其出色的温度稳定特性,特别适合用于定时和调谐电路。
    - 传感器和扫描仪:X7R具有较宽的工作温度范围和高电压能力,非常适合于传感器和扫描仪的应用。
    - 滤波和去耦合:对于需要高可靠性的场合,如工业控制设备和汽车电子,该系列电容器能够提供出色的滤波和去耦合性能。

    兼容性和支持


    VJ Commercial Series与标准的SMT工艺完全兼容,确保了简单易行的组装过程。此外,制造商提供了一系列详细的技术文档和在线支持资源,包括详细的选型图表和焊接建议,以帮助用户更好地理解和使用这些电容器。

    常见问题与解决方案


    - 问题:如何选择正确的电压等级?
    解答:根据具体应用的需求选择合适的电压等级。通常,工作电压应保持在制造商推荐的最大额定电压之下,以避免损坏。
    - 问题:如何正确安装以避免损坏?
    解答:遵循制造商提供的焊接指南,选择适当的焊接温度和时间,确保安装过程中不会对电容器造成热损伤。

    总结和推荐


    Vishay Vitramon VJ Commercial Series是电子工程师不可或缺的选择。凭借其卓越的温度稳定性和广泛的电压选择范围,该系列产品在多个领域展示了其应用潜力。无论是定时电路还是滤波应用,它都能够提供稳定可靠的性能。强烈推荐使用该系列产品,特别是在对电容值稳定性有严格要求的应用环境中。

VJ0402Y153KXXAC参数

参数
电容值 15nF
容差 ±10%
温度系数 X7R
额定电压 25V
长*宽*高 1mm(长度)*500μm(宽度)
通用封装 0402
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VJ0402Y153KXXAC厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0402Y153KXXAC数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0402Y153KXXAC VJ0402Y153KXXAC数据手册

VJ0402Y153KXXAC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.034 ¥ 0.2849
库存: 15000
起订量: 10000 增量: 5000
交货地:
最小起订量为:10000
合计: ¥ 2849
直接购买
加入购物车
