593D226X9035E8T

产品分类: 钽电容
产品描述: 22μF ±10% 35V 275mΩ@ 100kHz 2917 贴片安装 7.3mm*4.3mm*4.3mm
供应商型号: 3765626
供应商: 海外现货
标准整包数: 1

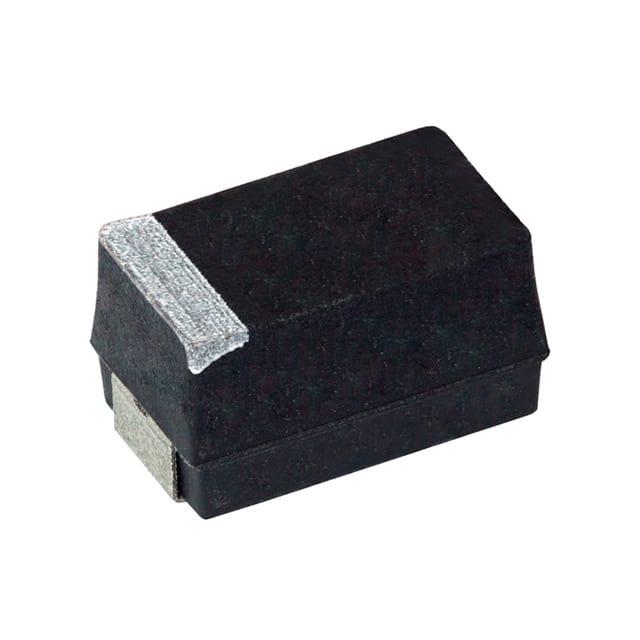

VISHAY INTERTECHNOLOGY 钽电容 593D226X9035E8T

593D226X9035E8T概述


    产品简介


    Vishay Sprague 的 593D 系列是采用模具封装的低等效串联电阻(ESR)固态钽表面贴装芯片电容器。自 2005 年 9 月起,新电容评级将不再添加到 593D 系列中,所有新的评级可在 TR3 系列中找到。TR3 系列提供了先进的低 ESR 特性,适用于开关电源和直流/直流转换器。这种电容器主要用于工业、电信基础设施及通用电子应用。

    技术参数


    - 工作温度范围:-55°C 至 +125°C(高于 +85°C 需要降额电压)
    - 电容范围:0.47 μF 至 680 μF
    - 电容公差:±5%,±10%,±20%
    - 额定电压范围:4 VDC 至 50 VDC
    - 峰值浪涌电流测试:C、D 和 E 封装尺寸
    - 其他电气特性:符合 EIA-717 标准,防潮等级为 1 级,符合 EIA-535-BAAC 机械和性能要求

    产品特点和优势


    - 低 ESR:具备优异的电气性能,适用于高纹波电流环境。
    - 五种封装尺寸:满足不同应用场景的需求。
    - 两种引脚处理方式:标准的哑光锡和锡铅合金可选。
    - 高纹波电流承载能力:适应自动化生产的要求。
    - 高可靠性:已通过 EIA-717 认证。
    - 防潮设计:适合湿敏度级别 1。
    - 无铅材料:符合环保要求。

    应用案例和使用建议


    应用案例
    - 工业控制设备:确保稳定的电力供应。
    - 电信基础设施:在高频通信设备中提供稳定电容支持。
    - 通用电子应用:适用于多种电路设计中作为滤波电容或去耦电容。
    使用建议
    - 在安装时应考虑散热,特别是在较高电压和电流情况下。
    - 确保与电路板的良好连接,避免振动引起的松动。
    - 定期检查电路,确保电容器工作在安全范围内。

    兼容性和支持


    这些电容器与其他电子元器件具有良好的兼容性,能够与“高容量”自动拣放设备兼容。厂商提供了详细的安装指南和技术支持,帮助用户进行正确的安装和维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温环境下电容器寿命短 | 减少电压并保持在最高工作温度以内 |
    | 电路稳定性差 | 检查电容值和额定电压是否匹配,并调整电路布局 |
    | 电容器出现故障 | 更换新电容器,或根据具体情况进行故障分析 |

    总结和推荐


    综上所述,Vishay Sprague 的 593D 系列固态钽表面贴装芯片电容器具备优异的电气特性和广泛的应用范围,非常适合用于需要高可靠性、高稳定性以及小体积需求的场合。强烈推荐给那些需要高性能电容的工业和通用电子应用。

593D226X9035E8T参数

参数
电容值 22μF
额定电压 35V
工作寿命 -
ESR-等效串联电阻 275mΩ@ 100kHz
容差 ±10%
长*宽*高 7.3mm*4.3mm*4.3mm
通用封装 2917
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

593D226X9035E8T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

593D226X9035E8T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 钽电容 VISHAY INTERTECHNOLOGY 593D226X9035E8T 593D226X9035E8T数据手册

593D226X9035E8T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.9952
10+ ¥ 12.1045
100+ ¥ 11.8883
500+ ¥ 11.6722
1000+ ¥ 11.6722
2000+ ¥ 11.6722
4000+ ¥ 11.6722
库存: 428
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.99
直接购买
加入购物车
