IHLL1008ABEZ3R3M1Z

产品分类:
产品描述:
供应商型号: 4409984
供应商: 海外现货
标准整包数: 5
VISHAY INTERTECHNOLOGY  IHLL1008ABEZ3R3M1Z

IHLL1008ABEZ3R3M1Z概述

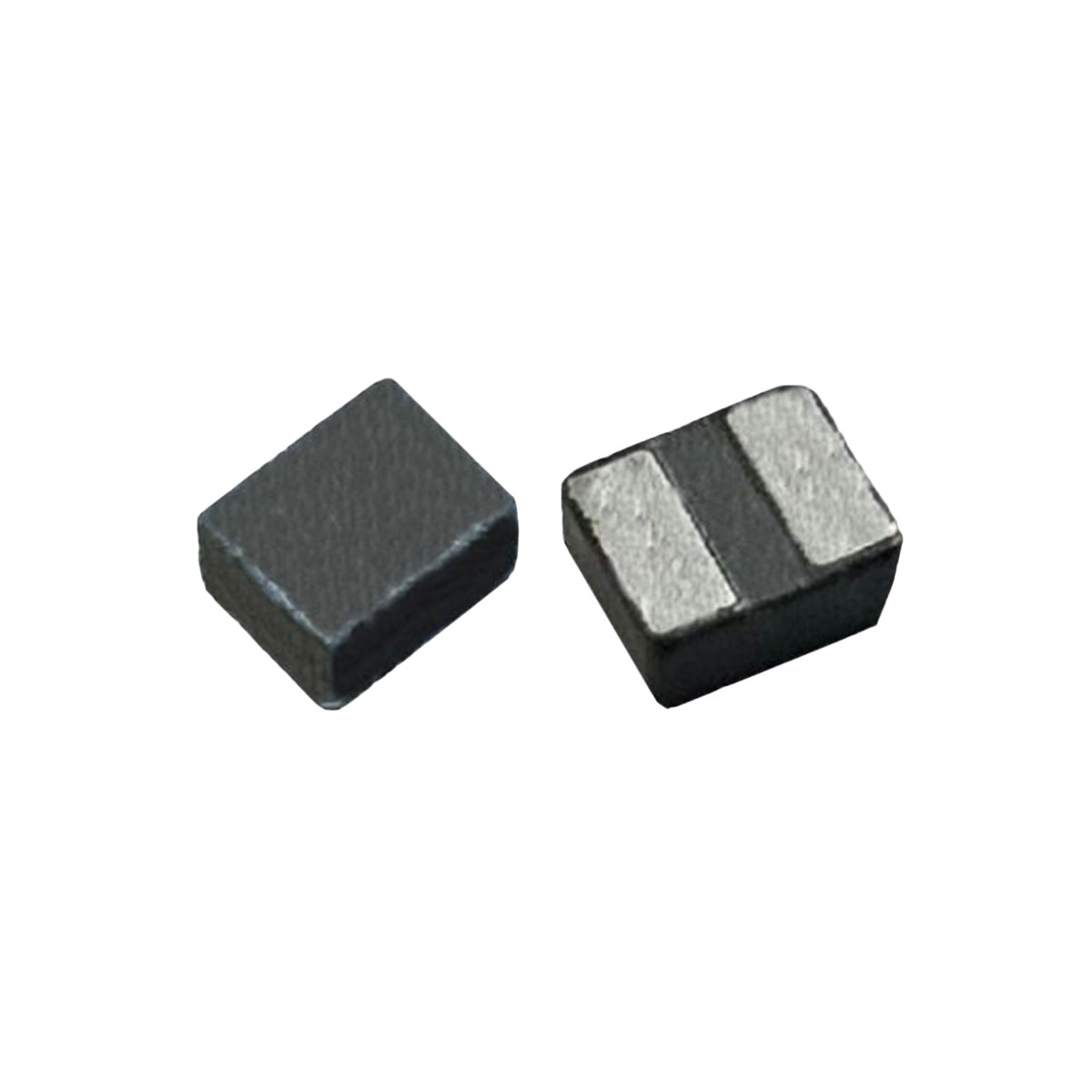

    IHLL-1008AB-1Z Vishay Dale 商用功率电感器

    产品简介


    IHLL-1008AB-1Z 是 Vishay Dale 推出的一款商用功率电感器,特别设计用于处理高瞬态电流尖峰而不饱和。此产品主要应用于固态硬盘模块(SSD 模块)、CPU 的直流-直流转换器、噪声抑制和滤波、数据网络和存储系统等领域。

    技术参数


    以下是根据技术手册提取的主要技术参数和性能指标:
    | 参数名称 | 具体数值 |

    | 封装尺寸 | 2.5 mm x 2.0 mm x 1.2 mm SMD |
    | 工作温度范围 | -55°C 至 +125°C |
    | 额定工作温度(部分温升) | ≤155°C |
    | 电感值 | 0.33 μH 至 4.7 μH |
    | 直流电阻(典型值) | 14.0 mΩ 至 160.0 mΩ |
    | 饱和电流(典型值) | 2.0 A 至 7.3 A |
    | 20% 电感下降电流 | 3.7 A 至 6.0 A |
    | 30% 电感下降电流 | 2.0 A 至 5.6 A |

    产品特点和优势


    IHLL-1008AB-1Z 功率电感器具有如下显著特点:
    - 磁屏蔽复合结构:有效降低电磁干扰。
    - 底部镀层终端:提高了可靠性和耐久性。
    - 小型封装:2.5 mm x 2.0 mm x 1.2 mm,非常适合高密度电路板设计。
    - 卓越的电流处理能力:能够承受高瞬态电流而不饱和。

    应用案例和使用建议


    IHLL-1008AB-1Z 广泛应用于高性能计算、数据中心及存储系统中,例如固态硬盘和 CPU 转换器。为了更好地发挥其性能,以下是一些建议:
    - 电路布局优化:确保散热良好,避免过热。
    - 电源走线设计:增加电源线宽以减少阻抗。
    - 冷却措施:通过增加风扇或空气流通来改善散热。

    兼容性和支持


    该产品采用 SMD 包装,易于自动化装配,并且符合全球标准。Vishay 提供全方位的技术支持和客户咨询,以帮助用户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问:产品是否适合在高温环境下工作?
    - 答:是的,该产品可在 -55°C 至 +125°C 温度范围内稳定运行。

    - 问:如何判断产品的散热情况?
    - 答:可以通过测量电感器表面温度来判断,正常情况下不应超过 155°C。

    总结和推荐


    综上所述,IHLL-1008AB-1Z 功率电感器凭借其卓越的性能、紧凑的封装和广泛的应用领域,在市场上表现出强大的竞争力。适用于需要高性能、低功耗和可靠性的电子系统中。强烈推荐使用该产品,特别是在要求严格的工业和消费电子产品中。

IHLL1008ABEZ3R3M1Z参数

参数
容差 -
直流电阻(DCR) -
额定电流 -
Q值 -
测试频率 -
电感值 -
饱和电流(LSAT) -
自谐振频率(SRF) -
包装方式 卷带包装

IHLL1008ABEZ3R3M1Z厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLL1008ABEZ3R3M1Z数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY VISHAY INTERTECHNOLOGY IHLL1008ABEZ3R3M1Z IHLL1008ABEZ3R3M1Z数据手册

IHLL1008ABEZ3R3M1Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.5445
50+ ¥ 1.1701
250+ ¥ 1.1701
500+ ¥ 1.0484
1500+ ¥ 1.0297
3000+ ¥ 1.011
15000+ ¥ 1.011
30000+ ¥ 1.011
库存: 2850
起订量: 35 增量: 0
交货地:
最小起订量为:5
合计: ¥ 7.72
直接购买
加入购物车
