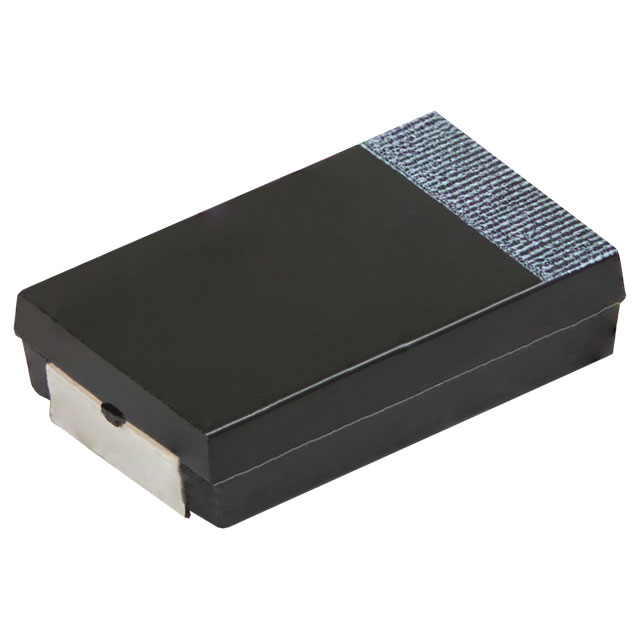

T55V337M2R5C0025

产品分类: 钽电容
产品描述: 330μF 1000h@ 105°C ±20% 2.5V 25mΩ@ 100kHz 2917 贴片安装 7.3mm*4.3mm*2mm
供应商型号: F-T55V337M2R5C0025
供应商: 海外现货
标准整包数: 800
VISHAY INTERTECHNOLOGY 钽电容 T55V337M2R5C0025

T55V337M2R5C0025概述

    Vishay Polytech T55 系列聚合物表面贴装电容器技术手册

    1. 产品简介


    Vishay Polytech 的 T55 系列聚合物表面贴装电容器是一款高可靠性、高性能的电容器产品,广泛应用于多种电子设备中。该系列电容器具有超低等效串联电阻(ESR),并能承受高达 100% 的浪涌电流测试。其主要功能包括滤波、去耦、平滑等,在无线卡的储能、基础设施设备以及计算机主板等领域均有广泛应用。
    T55 系列产品以小型化设计为主,提供多种尺寸和容量选择,使其能够灵活适应不同的应用场景。此外,该系列还具有稳定的工作性能和优异的温度特性,适合宽温范围内的使用。

    2. 技术参数


    以下是 T55 系列电容器的关键技术参数:
    | 参数名称 | 范围/值 |

    | 工作温度范围 | -55°C 至 +105°C / +125°C |
    | 电容范围 | 3.3 μF 至 1000 μF |
    | 容差 | ±20% |
    | 额定电压范围 | 2.5 VDC 至 63 VDC |
    | 等效串联电阻(ESR) | 最小可达几毫欧 |
    | 最大纹波电流 | 高达数百安培 |
    其他特性还包括:
    - 100% 浪涌电流测试通过
    - 加速电压老化处理
    - 无磨损效应
    - 符合 RoHS 和无铅标准

    3. 产品特点和优势


    T55 系列电容器的主要特点和优势如下:
    1. 高可靠性:通过了严格的高温高湿测试,确保长期运行稳定性。
    2. 高性能:超低 ESR 设计,大幅提升电路效率。
    3. 多功能性:适用于各种严苛的工业环境,如基础设施设备、网络存储系统等。
    4. 优化空间利用:采用小型化设计,适合高密度 PCB 布局。
    5. 市场竞争力:相比传统铝电解电容器,T55 系列具有更长寿命和更低维护成本。
    这些特点使得 T55 系列成为当今电子设计工程师的理想选择。

    4. 应用案例和使用建议


    典型应用场景
    - 用于无线卡的储能单元
    - 在计算机主板上的电源滤波
    - 在智能手机和平板电脑中的电源管理模块
    使用建议
    - 在高频电路中,尽量靠近关键负载放置电容器以减少寄生效应。
    - 确保电容器的额定电压高于实际工作电压至少 20%。
    - 考虑到极端环境因素(如高温、高湿度),应采取适当的散热措施或选择更高耐温型号。

    5. 兼容性和支持


    T55 系列电容器完全兼容主流的自动贴片生产设备,并且支持“高产量”自动拾放工艺。此外,Vishay Polytech 提供了详尽的技术文档和支持服务,包括产品规格书、应用指南和故障排除手册。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | ESR 值异常升高 | 检查焊接质量或重新筛选器件 |
    | 容量明显偏离标称值 | 检测是否超出额定温度范围 |
    | 纹波电流过大导致过热 | 改善散热设计或降低输入纹波 |

    7. 总结和推荐


    Vishay Polytech T55 系列聚合物电容器凭借其卓越的性能表现和广泛的适用性,在电子行业中脱颖而出。其独特的技术优势和高可靠性使其成为许多领域的首选解决方案。我们强烈推荐此产品给需要高性能电容器的设计工程师和制造商。
    联系信息
    如需进一步咨询,请联系技术支持团队:polytech@vishay.com
    官方网站:[www.vishay.com](http://www.vishay.com)
    免责声明
    本产品和技术手册受版权保护,且可能随时更新。更多详细信息请参考 Vishay 官网提供的最新版本说明。

T55V337M2R5C0025参数

参数
电容值 330μF
ESR-等效串联电阻 25mΩ@ 100kHz
容差 ±20%
额定电压 2.5V
工作寿命 1000h@ 105°C
长*宽*高 7.3mm*4.3mm*2mm
通用封装 2917
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

T55V337M2R5C0025厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

T55V337M2R5C0025数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 钽电容 VISHAY INTERTECHNOLOGY T55V337M2R5C0025 T55V337M2R5C0025数据手册

T55V337M2R5C0025封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ $ 0.4658 ¥ 3.9454
1600+ $ 0.4616 ¥ 3.9102
2400+ $ 0.4575 ¥ 3.8749
库存: 2400
起订量: 800 增量: 800
交货地:
最小起订量为:800
合计: ¥ 3156.32
