首页  >  产品百科  >  PZHT0603-0R00GT

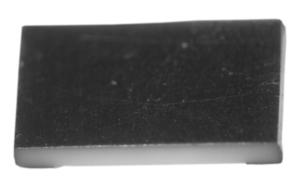

PZHT0603-0R00GT

产品分类: 贴片电阻
产品描述: 0Ω ±2% 0603 贴片安装 1.52mm(长度)*500μm(高度)
供应商型号: 72-PZHT0603-0R00GT
供应商: Mouser
标准整包数: 1

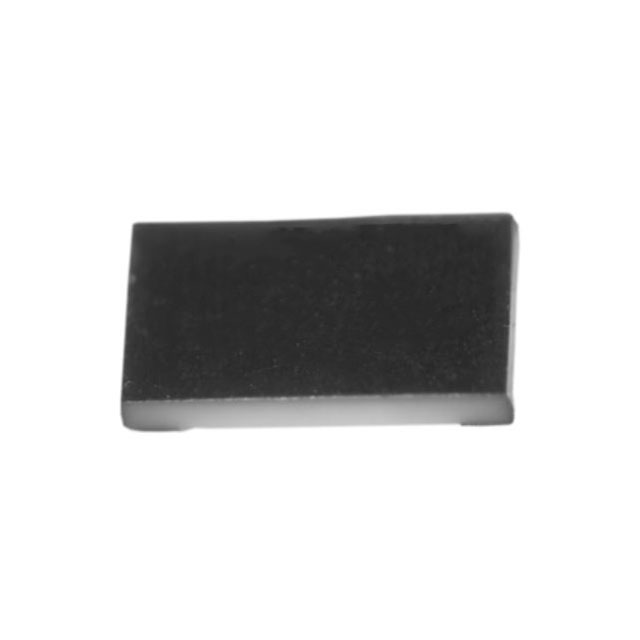

VISHAY INTERTECHNOLOGY 贴片电阻 PZHT0603-0R00GT

PZHT0603-0R00GT概述

    高温(230°C)零欧姆跳线电阻——Vishay Sfernice PZHT 系列

    产品简介


    Vishay Sfernice 推出的 PZHT 系列高温度(230°C)零欧姆跳线电阻是一种适用于表面贴装设计的高端产品。其核心功能为提供一个零欧姆电阻值的解决方案,可用于控制印刷电路板(PCB)上的功能启用或禁用。该系列覆盖了从超小型 02016 到大尺寸 2512 的多种标准尺寸,适用于对极端温度要求苛刻的应用场景。
    主要应用领域包括工业自动化、汽车电子、航空航天和高温工业设备等需要高可靠性与稳定性的场景。

    技术参数


    以下是 PZHT 系列的主要技术规格和性能参数:
    | 参数 | 描述 |

    | 电阻值 | 零欧姆,最大 0.025Ω |
    | 额定功率 | 0.002W 至 0.1W(具体取决于型号) |
    | 最大电流 | 0.28A 至 6.3A(在 215°C 条件下) |
    | 工作温度范围 | -55°C 至 +230°C |
    | 终端材料 | 金(Au)或锡银合金(SnAg) |
    | 封装形式 | 表面贴装(SMD),支持单面和全包裹型封装 |
    | 封装尺寸 | 02016, 0402, 0603, 0805, 1206, 2010, 2512 |
    注:对于超过 200°C 的高温环境,推荐使用金(Au)端子。

    产品特点和优势


    1. 零欧姆电阻设计:实现电路的功能切换,适合用于复杂的多层 PCB 应用。
    2. 宽广的工作温度范围:能够在极端温度(最高可达 230°C)条件下稳定运行。
    3. 薄膜技术:采用高性能薄膜工艺,确保低阻值和高精度。
    4. 高电流承载能力:支持高电流通过,满足工业级需求。
    5. 优异的机械和气候稳定性:具备抗振动和湿热性能。
    其独特的高温稳定性和精准的制造工艺使其成为市场上的佼佼者,特别是在高温环境下的可靠性表现无与伦比。

    应用案例和使用建议


    典型应用场景:
    - 汽车电子系统中需在高温度环境下运行的模块。
    - 工业控制设备中的 PCB 功能开关。
    - 航空航天领域高可靠性的信号路由。
    使用建议:
    - 对于高电流负载,优先选择较大尺寸的封装(如 2512 型号)以提高散热效果。
    - 若需要兼容焊料再流工艺,则选择 SnAg 终端的型号(N 或 F 类型)。
    - 在复杂电磁环境中,建议通过 PCB 布局优化减少寄生效应。

    兼容性和支持


    PZHT 系列电阻支持主流 SMD 设计流程,能够与常见的工业级 PCB 材料和组件兼容。Vishay Sfernice 提供全面的技术支持,包括详细的技术文档下载、样品申请以及售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温下电阻阻值漂移 | 使用金(Au)端子替代 SnAg,提高稳定性。 |
    | 温度过高导致失效 | 检查工作电流是否超出额定范围,必要时降低负载。 |
    | 表面焊接不良 | 确保焊点温度和时间符合工艺规范。 |

    总结和推荐


    综上所述,Vishay Sfernice 的 PZHT 系列零欧姆跳线电阻以其卓越的性能、广泛的适用范围和可靠的高温适应性脱颖而出。它不仅能满足苛刻的工作条件,还具备高效的电流处理能力和长使用寿命。因此,强烈推荐该系列产品作为工业级 PCB 设计的理想选择。
    如果您正在寻找一款能够在极端温度下保持稳定的零欧姆电阻,PZHT 系列无疑是一个值得信赖的选择。

PZHT0603-0R00GT参数

参数
电阻值
精度 ±2%
额定功率 -
温度系数 -
长*宽*高 1.52mm(长度)*500μm(高度)
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PZHT0603-0R00GT厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PZHT0603-0R00GT数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY PZHT0603-0R00GT PZHT0603-0R00GT数据手册

PZHT0603-0R00GT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.7155 ¥ 48.296
10+ $ 3.718 ¥ 31.4171
50+ $ 2.7 ¥ 22.815
100+ $ 2.4948 ¥ 21.0811
5000+ $ 2.415 ¥ 20.4068
库存: 6300
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 48.29
