592D228X96R3X2T20H

产品分类: 钽电容
产品描述: 2.2mF ±10% 6.3V 55mΩ 5829 贴片安装 14.5mm*7.37mm*2mm
供应商型号: 74-592D228X96R3X2T
供应商: Mouser
标准整包数: 1

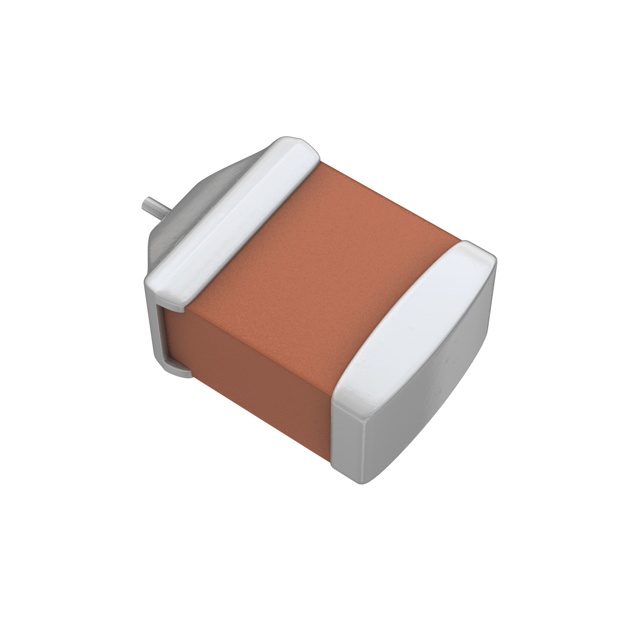

VISHAY INTERTECHNOLOGY 钽电容 592D228X96R3X2T20H

592D228X96R3X2T20H概述


    产品简介


    Vishay Sprague 592D系列固态钽芯片电容器
    Vishay Sprague的592D系列固态钽芯片电容器是一种高性能、低ESR(等效串联电阻)的产品,专为各种高可靠性应用设计。此系列产品提供了一种高CV值的选择,特别适合于需要紧凑封装和高稳定性的应用场景。592D系列在广泛的电压和温度范围内保持优异的性能,使其成为多种电子设备的理想选择。

    技术参数


    基本规格:
    - 工作温度范围:-55°C到+125°C,高温条件下需进行电压降额
    - 容值范围:1μF至2200μF
    - 容差:±10%、±20%
    - 电压等级:4VDC至50VDC
    其他电气特性:
    - 最大漏电流:参见标准等级表格
    - 最大损耗因子(DF):120Hz时小于6%
    - 最大等效串联电阻(ESR):100kHz时小于1.3Ω
    - 最大纹波电流:100kHz时小于88.0A(具体数值取决于容值)
    包装及安装:
    - 高度:1.0mm至2.5mm
    - 端子:100%镀锡(标准),也可选镀金或60/40焊料镀层
    - 安装方式:表面贴装
    - 包装形式:8mm或12mm带卷和散盘包装,符合EIA 481和IEC 60286-3标准
    - 7英寸(178毫米)标准卷盘,13英寸(330毫米)可选

    产品特点和优势


    主要特点:
    - 新开发的强健额定值,适用于脉冲应用
    - 低外形设计,最小厚度仅为1.0mm,最大厚度为2.5mm
    - 高稳定性,-55°C至+125°C的工作温度范围
    - 兼容性强,符合EIA 535BAAC和CECC 30801标准
    - 易于焊接,提供100%镀锡端子
    市场优势:
    - 高可靠性,适用于要求严格的工业和汽车电子应用
    - 紧凑的设计便于高密度电路板布局
    - 优异的电气性能,确保系统稳定性和效率

    应用案例和使用建议


    应用场景:
    - 消费电子产品:手机、平板电脑和其他便携式设备
    - 工业自动化:传感器、控制板和驱动模块
    - 汽车电子:导航系统、娱乐系统、车身控制单元
    - 电信设备:路由器、交换机和基站
    使用建议:
    - 在极端环境条件下使用时,请确保遵守高温下的电压降额规则
    - 在设计电路时,考虑电容器的容值和额定电压以满足应用需求
    - 使用标准的焊接工艺,如回流焊或波峰焊,确保可靠连接

    兼容性和支持


    兼容性:
    - 592D系列电容器与多种主流电路板制造和组装工艺兼容
    - 可以直接替换同类产品,无需更改电路设计
    支持和服务:
    - Vishay公司提供全面的技术支持和客户服务
    - 如有任何问题,可以通过官方邮箱tantalum@vishay.com联系技术支持团队
    - 手册和数据表提供详细的应用指南和技术文档

    常见问题与解决方案


    常见问题:
    1. 安装过程中发现电容器出现异常情况:检查焊接工艺和安装位置,确保没有短路和虚焊
    2. 电路运行时电容器过热:确认电路设计合理,散热措施到位,确保电容器工作在允许的电压和电流范围内
    3. 长时间使用后电容器性能下降:定期检查电路板状态,确保无尘、干燥环境,防止湿气侵入
    解决方案:
    1. 重新焊接,并确保使用正确的焊接工艺
    2. 采取额外的散热措施,如增加散热片或采用水冷方案
    3. 更换新的电容器,确保环境湿度控制在适当水平

    总结和推荐


    总体而言,Vishay Sprague 592D系列固态钽芯片电容器是一款具备高可靠性和高性能的产品。它具有宽广的工作温度范围、出色的电气特性,且设计紧凑、便于安装,适合多种应用场景。针对高精度和高可靠性的需求,强烈推荐使用这款电容器。
    建议在设计任何依赖稳定电容的电子设备时优先考虑592D系列电容器,特别是在高温环境下或对性能要求极高的情况下。此外,Vishay公司提供的完善的支持服务将进一步确保产品的长期稳定运行。

592D228X96R3X2T20H参数

参数
电容值 2.2mF
ESR-等效串联电阻 55mΩ
容差 ±10%
额定电压 6.3V
工作寿命 -
长*宽*高 14.5mm*7.37mm*2mm
通用封装 5829
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

592D228X96R3X2T20H厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

592D228X96R3X2T20H数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 钽电容 VISHAY INTERTECHNOLOGY 592D228X96R3X2T20H 592D228X96R3X2T20H数据手册

592D228X96R3X2T20H封装设计

查看详情并下载
Symbol
Footprint
3D Model
