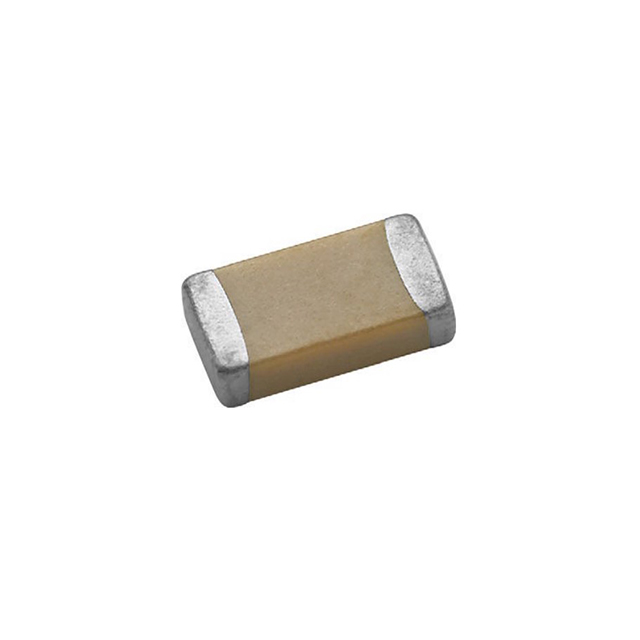

VJ0402Y103KXAAC

产品分类: 陶瓷电容
产品描述: 10nF ±10% X7R 50V 0402 贴片安装 1mm(长度)*500μm(宽度)
供应商型号: UA-VJ0402Y103KXAAC
供应商: 海外现货
标准整包数: 5000
VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0402Y103KXAAC

VJ0402Y103KXAAC概述

    # Vishay Vitramon VJ Commercial Series Multilayer Ceramic Chip Capacitors 技术手册

    产品简介


    Vishay Vitramon 的 VJ Commercial 系列多层陶瓷片式电容器专为商业应用设计,具有卓越的性能和广泛的应用范围。该系列产品提供两种电介质材料——C0G(NP0)和 X7R,分别适用于不同需求的电路设计。C0G(NP0)电介质具备超稳定的特性,温度系数极低,适用于需要高精度的电路;而 X7R 则适合用于电源滤波、旁路和耦合等应用场景。
    主要功能
    - 高精度温度补偿:C0G(NP0)
    - 滤波和耦合:X7R
    - 高电压耐受:适用于高压环境
    应用领域
    - 定时和调谐电路
    - 传感器和扫描仪
    - 电源滤波和旁路
    - 浪涌抑制和高电压应用

    技术参数


    以下是 VJ Commercial 系列电容器的关键技术规格:
    | 参数 | C0G (NP0) | X7R |
    |
    | 温度系数 | ±30 ppm/°C | ±15% |
    | 温度范围 | -55°C 至 +150°C | -55°C 至 +150°C |
    | 容量范围 | 1 pF 至 56 nF | 120 pF 至 6.8 µF |
    | 电压范围 | 25 VDC 至 1000 VDC | 16 VDC 至 1000 VDC |
    | 老化率 | 0% 每十年 | 1% 每十年 |
    其他关键特性包括:低损耗因数(Dissipation Factor)、可靠的贵金属电极系统(Noble Metal Electrode, NME)和出色的绝缘电阻性能。

    产品特点和优势


    C0G (NP0) 特点
    - 极低的温度系数(TCC),确保稳定性能。
    - 高精度和低损耗,适合高要求电路。
    - 出色的老化特性,保证长期可靠性。
    X7R 特点
    - 宽广的容值和电压范围,满足多样化需求。
    - 高介电常数,适合大容量需求。
    - 良好的机械强度,适应恶劣环境。
    这些特性使得 VJ Commercial 系列电容器成为众多电子设备的理想选择,尤其在对精度和稳定性要求较高的场合。

    应用案例和使用建议


    应用案例
    1. 定时和调谐电路:VJ Commercial 系列电容器以其高精度和低漂移特性,在高频振荡器和滤波器中表现优异。
    2. 电源管理:X7R 电容器凭借其高电压和大容值能力,广泛应用于电源滤波和旁路电路。
    使用建议
    - 在高精度应用中优先选择 C0G(NP0)电介质。
    - 对于需要高可靠性的高压电路,建议使用 X7R 电介质。
    - 确保电容器的工作电压不超过额定值,以避免损坏。

    兼容性和支持


    VJ Commercial 系列电容器与多种电子设备兼容,且支持多种封装形式(如塑料带、纸带等)。制造商提供详尽的技术文档和支持服务,确保用户能够充分利用产品的潜力。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容值漂移过大 | 使用 C0G(NP0)电介质代替 X7R |
    | 需要更高电压 | 选择更高电压等级的产品 |

    总结和推荐


    Vishay Vitramon 的 VJ Commercial 系列多层陶瓷片式电容器以其卓越的性能和广泛的适用性,在电子行业中占据重要地位。无论是对温度稳定性要求高的定时电路,还是需要高电压和大容值的电源管理,该系列产品都能提供可靠的解决方案。因此,强烈推荐该系列电容器用于各种商业电子设备的设计中。

VJ0402Y103KXAAC参数

参数
电容值 10nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 1mm(长度)*500μm(宽度)
通用封装 0402
安装方式 贴片安装
包装方式 卷带包装

VJ0402Y103KXAAC厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0402Y103KXAAC数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0402Y103KXAAC VJ0402Y103KXAAC数据手册

VJ0402Y103KXAAC封装设计

查看详情并下载
Symbol
Footprint
3D Model
