首页  >  产品百科  >  PTCCL07H141HBE

PTCCL07H141HBE

产品分类: PTC可复位保险丝
产品描述: 210mA 265V 800mA 140mA 29Ω 通孔安装 12mm(高度)
供应商型号: 3518743
供应商: 海外现货
标准整包数: 1

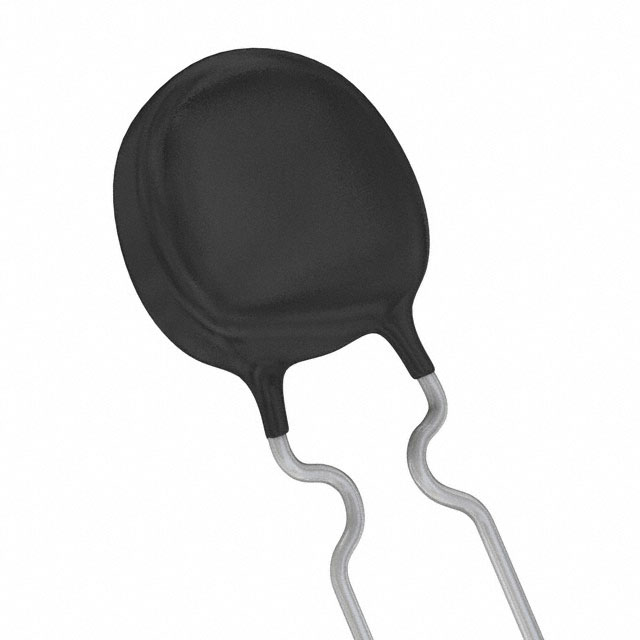

VISHAY INTERTECHNOLOGY PTC可复位保险丝 PTCCL07H141HBE

PTCCL07H141HBE概述

    PTCCL - 265 V Series Positive Temperature Coefficient (PTC) Thermistors

    1. 产品简介


    PTCCL - 265 V系列是一款陶瓷基正温度系数(PTC)热敏电阻,主要用于过载保护。该系列产品具备宽广的响应电流范围,适用于工业电子、消费电子及电子数据处理等多个领域。PTCCL - 265 V系列热敏电阻由陶瓷芯体、两根涂锡的铜合金丝及高耐温硅树脂漆涂层构成,通过波峰焊、回流焊或手工焊接等方式安装。

    2. 技术参数


    PTCCL - 265 V系列的技术规格如下:
    - 最大电压(交流或直流):265 V
    - 持续工作电流(Int):11 mA 至 800 mA
    - 25°C下的电阻值(R25):2.1 Ω至3000 Ω,误差范围为±20%
    - 过载电流最大值(Iol):0.8 A至5.5 A
    - 切换温度:135°C至145°C
    - 工作温度范围:0°C至70°C
    - 储存温度:-40°C至+175°C

    3. 产品特点和优势


    - 宽广的响应电流范围,从11 mA到800 mA,且比值低(It/Int = 1.5 @ 25°C)
    - 能承受高达5.5 A的瞬时冲击电流
    - 耐机械应力和振动,可采用铅或无铅焊接工艺
    - 经UL认证,确保能够承受严苛测试程序,如长时间循环测试、高温存储测试、潮湿和浸水测试等

    4. 应用案例和使用建议


    该系列热敏电阻广泛应用于多种过载保护场景,例如电机保护、电源管理、电池充电保护等。对于工业设备,可以将其用于检测过电流情况并自动切断电源以避免损坏。安装过程中需要考虑热传导的影响,确保在静止空气中运行。

    5. 兼容性和支持


    PTCCL - 265 V系列适用于广泛的电子设备,与主流标准兼容。Vishay公司提供了详细的文档和技术支持,帮助客户解决使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    - 问题一:如何判断热敏电阻是否已达到过载状态?
    - 解决方法:通过监测电路中的电流变化来判断。当热敏电阻温度上升至切换温度时,电阻值会急剧增加,导致电流降低。

    - 问题二:更换热敏电阻时需要注意哪些事项?
    - 解决方法:确保新热敏电阻的型号和规格与原设备匹配,并注意焊接温度和时间控制。

    7. 总结和推荐


    PTCCL - 265 V系列热敏电阻以其优异的过载保护能力和高可靠性,在工业和消费电子领域中表现出色。其独特的设计使其能够在复杂的工作环境中保持稳定性能。推荐给那些需要高效、可靠过载保护解决方案的应用场景。

PTCCL07H141HBE参数

参数
最大电压 265V
保持电流 140mA
跳闸电流 210mA
冷电阻 29Ω
最大额定电流 800mA
最小初始态电阻值 -
最大跳断后电阻值 -
跳闸时间 -
长*宽*高 12mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

PTCCL07H141HBE厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PTCCL07H141HBE数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY PTC可复位保险丝 VISHAY INTERTECHNOLOGY PTCCL07H141HBE PTCCL07H141HBE数据手册

PTCCL07H141HBE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.0481
10+ ¥ 6.3409
25+ ¥ 6.0971
50+ ¥ 6.0971
100+ ¥ 5.463
250+ ¥ 5.3654
1250+ ¥ 5.2679
2500+ ¥ 5.2679
库存: 512
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.04
直接购买
加入购物车
