NFR25H0001009JR500

产品分类: 通孔电阻
产品描述: 10Ω ±5% 500mW ±100ppm/℃ 插件 通孔安装 6.5mm(长度)
供应商型号: NFR25H0001009JR500
供应商: 云汉优选
标准整包数: 10

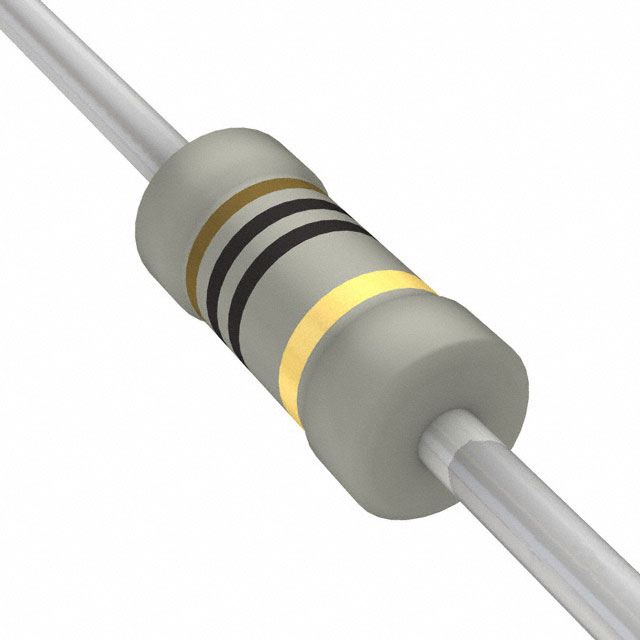

VISHAY INTERTECHNOLOGY 通孔电阻 NFR25H0001009JR500

NFR25H0001009JR500概述

    文章:Vishay NFR25 和 NFR25H 金属膜电阻技术手册解读

    一、产品简介


    Vishay BCcomponents 的 NFR25 和 NFR25H 系列电阻器属于金属膜结构的电阻产品,它们通过在陶瓷基体上涂覆一层均匀的金属合金薄膜,并通过螺旋沟槽设计和焊接工艺来实现稳定的功能表现。这些电阻器具有阻燃性能,能够承受广泛的过载电流,适合音频、视频等多种领域的应用需求。其主要功能包括精确阻值调整、高可靠性以及高效的热管理能力,是现代电子电路设计中不可或缺的重要元件。

    二、技术参数


    | 参数名称 | NFR25 | NFR25H |
    |
    | 阻值范围 | 0.22 Ω 至 15 kΩ | 0.22 Ω 至 15 kΩ |
    | 阻值公差 | ±5% | ±5% |
    | 最大功率(P70) | 0.33 W | 0.5 W |
    | 热阻(Rth) | 240 K/W | 150 K/W |
    | 温度系数 | ≤ ±200 ppm/K | ≤ ±200 ppm/K |
    | 工作电压 | DC 或 RMS 250 V | DC 或 RMS 350 V |
    | 尺寸规格(毫米) | 2.5 × 6.5 × 7.5 | 2.5 × 6.5 × 7.5 |
    该系列电阻器的特点在于其宽泛的工作温度范围(-55°C 至 +155°C)以及高精度的电阻值控制,确保其在恶劣环境下的稳定性能。同时,电阻器通过 IEC 60115-1 的认证,支持广泛的测试标准。

    三、产品特点和优势


    NFR25 和 NFR25H 的显著特点包括:
    1. 过载保护无火风险:具备金属膜技术的高效过载保护能力,避免因电流过载引发的火灾风险。
    2. 宽泛的适用范围:适用于多种负载和应用条件,尤其适合于高温和高湿度环境。
    3. 优良的电学性能:纯锡镀层可兼容无铅和含铅焊料工艺,保证卓越的导电性能。
    4. 环保合规性:符合 RoHS 和其他环保法规要求。

    四、应用案例和使用建议


    该系列电阻器广泛应用于音频、视频和工业自动化等领域。例如,在音频放大器中,由于其低噪声特性和温度稳定性,能够有效提升信号处理质量。对于视频信号传输系统,其高耐压特性可以增强系统的抗干扰能力。
    使用建议:
    - 在高温环境中使用时,注意增加散热装置以提高使用寿命。
    - 结合系统具体需求选择合适的阻值和功率等级。
    - 注意与电路板焊接后的散热距离,避免局部过热影响整体性能。

    五、兼容性和支持


    NFR25 和 NFR25H 具备良好的通用性,可与多种主流电子元件配合使用。Vishay 提供全面的技术支持和售后服务,包括产品选型指导、样品提供和技术文档更新等服务。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 使用过程中温度过高 | 增加外部散热片,改善热管理效果 |
    | 阻值漂移过大 | 检查安装工艺,确保焊接质量良好 |
    | 长期使用后失效 | 定期检测电阻器状态,更换老化部件 |

    七、总结和推荐


    总体来看,NFR25 和 NFR25H 是高性能金属膜电阻器的理想选择,具有卓越的稳定性和适应性。尤其适合对环境适应性和安全性有较高要求的应用场合。我们强烈推荐此系列产品用于需要精密控制和高效可靠性的电子电路设计中。
    最终评价:高度推荐!

NFR25H0001009JR500参数

参数
电阻值 10Ω
精度 ±5%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 6.5mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NFR25H0001009JR500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NFR25H0001009JR500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY NFR25H0001009JR500 NFR25H0001009JR500数据手册

NFR25H0001009JR500封装设计

查看详情并下载
Symbol
Footprint
3D Model
