VS-150EBU02-N4

产品分类: 整流二极管/整流桥
产品描述: 45ns 150A 通孔安装
供应商型号: VS-150EBU02-N4
供应商: 国内现货
标准整包数: 375
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-150EBU02-N4

VS-150EBU02-N4概述

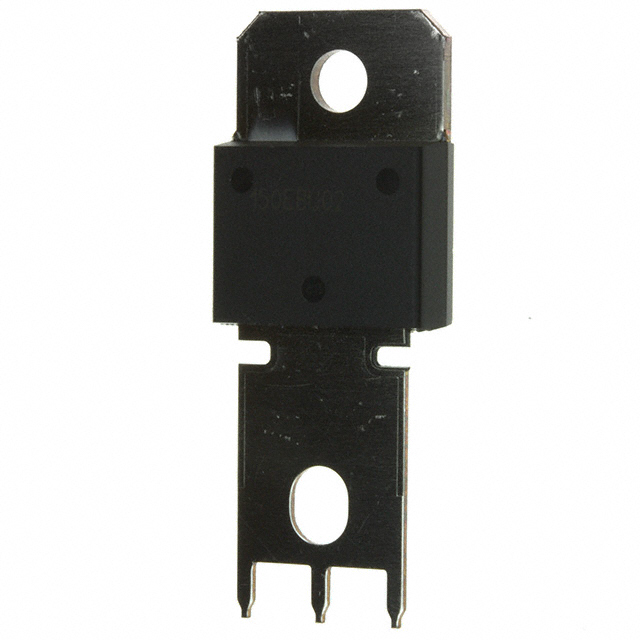

    Vishay Semiconductors VS-150EBU02-N4 Ultrafast Soft Recovery Diode

    1. 产品简介


    Vishay Semiconductors 的 VS-150EBU02-N4 是一款超快软恢复二极管,设计用于高频电力调节系统中减少损耗和电磁干扰(EMI/RFI)。它具有快速恢复时间和耐高温特性,适用于高频焊接、电源转换器以及其他开关损耗占比较小的应用场景。

    2. 技术参数


    | 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 额定电流 | 持续正向电流 | 150 | - | - | A |
    | 反向电压 | 反向阻断电压 | - | - | 200 | V |
    | 正向电压 | 正向压降 | - | 0.79 | 0.90 | V |
    | 反向漏电流 | 反向漏电流 | - | - | 50 | μA |
    | 热阻 | 结到外壳热阻 | - | 0.35 | - | K/W |
    | 功率容量 | 单脉冲正向电流 | 1600 | - | - | A |

    3. 产品特点和优势


    - 超快恢复时间:有助于提高电路的工作频率并降低EMI/RFI。
    - 高耐温性:最大工作结温可达175°C,适合极端环境下的应用。
    - 软恢复特性:消除了大多数应用中的钳位需求,简化了电路设计。
    - 低反向漏电流:减少了寄生损耗,提高了可靠性。

    4. 应用案例和使用建议


    VS-150EBU02-N4 主要应用于高频焊接、电源转换器和其他需要高频操作的电力调节系统中。例如,在高频焊接过程中,该二极管可以有效减少由频繁切换引起的损耗,提高系统的效率和稳定性。
    使用建议:
    - 在选择合适的工作温度范围内使用,确保系统稳定性。
    - 注意安装时的扭矩要求,以避免损坏二极管。
    - 结合具体应用场景调整电路布局,尽量减小寄生电感。

    5. 兼容性和支持


    该二极管采用PowerTab®封装,易于集成到现有的系统中。厂商提供了详细的尺寸图和技术支持文档,如需更多帮助可联系当地的客服团队。此外,还提供详细的SPICE模型,便于进行电路仿真和验证。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 系统运行不稳定 | 确保散热良好,检查接线是否正确。 |
    | 正向压降过大 | 检查工作温度是否在正常范围内,必要时更换。 |
    | 反向漏电流过高 | 检查是否过载,必要时更换。 |

    7. 总结和推荐


    综上所述,Vishay Semiconductors 的 VS-150EBU02-N4 超快软恢复二极管具备显著的技术优势和广泛的应用场景。它具有高耐温性、低反向漏电流和良好的软恢复特性,适用于多种电力调节系统。对于需要高频操作且追求高性能的应用场景,该产品是一个值得推荐的选择。

VS-150EBU02-N4参数

参数
反向恢复时间 45ns
正向浪涌电流 -
配置 -
If - 正向电流 150A
Ir - 反向电流 -
Vr-反向电压 -
安装方式 通孔安装
包装方式 散装

VS-150EBU02-N4厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-150EBU02-N4数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-150EBU02-N4 VS-150EBU02-N4数据手册

VS-150EBU02-N4封装设计

查看详情并下载
Symbol
Footprint
3D Model
