KP1830247631

产品分类: 薄膜电容
产品描述: 4.7nF ±1% 聚丙烯 通孔安装 7.2mm*4.5mm*6mm
供应商型号: 4143597
供应商: 海外现货
标准整包数: 1

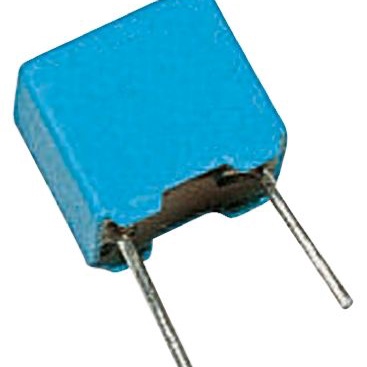

VISHAY INTERTECHNOLOGY 薄膜电容 KP1830247631

KP1830247631概述

    Vishay Roederstein KP1830 薄膜电容器技术手册

    产品简介


    Vishay Roederstein KP1830 是一款径向安装式密封薄膜电容器。主要用于振荡器、定时电路和LC/RC滤波电路,以及高频耦合快速数字和模拟集成电路。产品符合IEC 60384-13标准。

    技术参数


    - 额定直流电压(DC): 63 V、250 V、630 V
    - 额定交流电压(AC): 40 V、160 V、250 V
    - 电容范围: 100 pF 至 0.022 μF
    - 电容精度: ±1%、±2%、±2.5%、±5%、±10%
    - 损耗角正切(tan δ): 在1 kHz 至 1 MHz范围内不同温度下的变化
    - 最大应用温度: 100 °C
    - 封装材料: 塑料外壳,环氧树脂密封,阻燃等级UL 94 V-0
    - 存储温度: -25 °C 至 +35 °C,相对湿度最高75%,无冷凝
    - 最大脉冲上升时间: dU/dt > 10,000 V/μs
    - 绝缘电阻: 与引脚之间 > 500 MΩ,与外壳之间 > 30 MΩ
    - 耐受电压: 引脚间1.6 x 额定直流电压,1分钟;引脚和外壳间2 x 额定直流电压,1分钟

    产品特点和优势


    - 独特功能:
    - 高温稳定性(最高可达100 °C)
    - 高绝缘电阻(> 500 MΩ)
    - 适用于多种应用,如振荡器、滤波器和高频率耦合
    - 市场竞争力:
    - 在宽温度范围内具有良好的电容稳定性
    - 尺寸紧凑,适用于自动装配机

    应用案例和使用建议


    - 典型应用: 振荡器、定时电路、LC/RC滤波器
    - 使用建议:
    - 安装时确保座脚与PCB良好接触,以抵抗振动和冲击
    - 在负载条件下测试温度升高的情况下确保电容器工作稳定

    兼容性和支持


    - 兼容性: 适用于自动插入机器的带卷封装
    - 支持信息: 提供详细数据及测试要求的技术规格,联系技术支持:dc-film@vishay.com

    常见问题与解决方案


    - 问题1: 温度过高导致失效
    - 解决方案: 确保电容器工作在最大100 °C范围内,考虑散热措施
    - 问题2: 安装时座脚损坏
    - 解决方案: 确保电容器安装稳固,座脚与PCB接触良好
    - 问题3: 绝缘电阻下降
    - 解决方案: 检查电容器周围是否有污染,清洁后重新测试

    总结和推荐


    Vishay Roederstein KP1830 电容器以其稳定的性能、广泛的适用范围和优良的制造质量,非常适合需要高精度和可靠性的应用场合。强烈推荐用于需要承受高温和强脉冲的应用环境中。对于需要严格温度控制的设备,本产品是理想选择。

KP1830247631参数

参数
电容值 4.7nF
容差 ±1%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC -
额定电压-DC -
长*宽*高 7.2mm*4.5mm*6mm
安装方式 通孔安装

KP1830247631厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

KP1830247631数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY KP1830247631 KP1830247631数据手册

KP1830247631封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.919
10+ ¥ 12.8533
100+ ¥ 12.6238
500+ ¥ 12.3943
1000+ ¥ 12.3943
2000+ ¥ 12.3943
4000+ ¥ 12.3943
库存: 423
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.91
