VS-3C10EP12L-M3

产品分类:
产品描述:
供应商型号: REB-SIC1132
供应商: 海外现货
标准整包数: 25
VISHAY INTERTECHNOLOGY  VS-3C10EP12L-M3

VS-3C10EP12L-M3概述


    产品简介


    VS-3C10EP12L-M3 是 Vishay Semiconductors 生产的一款高性能碳化硅(SiC)第三代合并PIN肖特基二极管。这款二极管主要用于高压高效率的应用场合,适用于交流/直流(AC/DC)功率因数校正(PFC)以及开关频率高达数百kHz的开关电源(如谐振LLC转换器)中的超高速输出整流。该二极管凭借其低正向电压降(VF)、低反向泄漏电流(IR)及优异的温度稳定性,在工业控制、电源管理、新能源等领域得到了广泛应用。

    技术参数


    - 额定电压 (VRRM):1200 V
    - 连续正向电流 (IF):10 A
    - 正向压降 (VF):典型值 1.35 V(25°C时)
    - 最大结温 (TJ max.):175 °C
    - 反向漏电流 (IR):典型值 0.6 μA(25°C时)
    - 结电容 (C):典型值 610 pF(1 MHz 时)
    - 总电容电量 (QC):55 nC

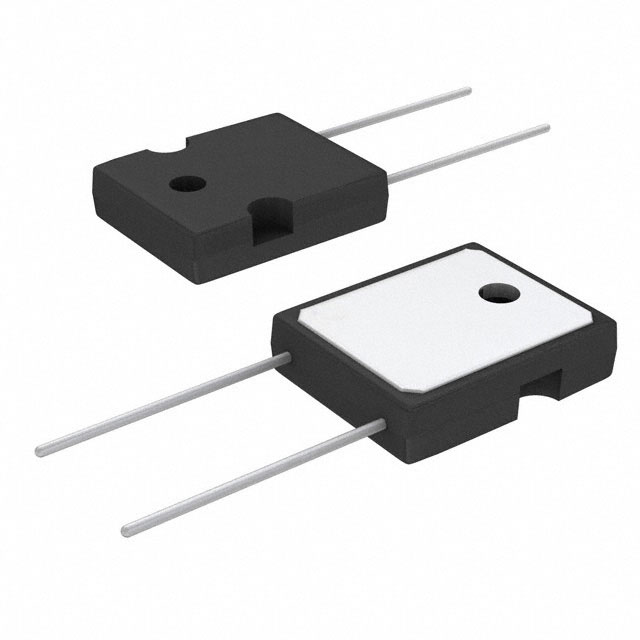

    - 封装类型:TO-247AD 2L
    - 热阻 (RthJC):典型值 0.9 °C/W

    产品特点和优势


    - Schottky 技术:采用 SiC 材料,具有优秀的开关特性和低损耗。
    - 高效能:通过薄晶圆技术实现了更低的正向压降和更高的效率。
    - 正温度系数:具备正温度系数,便于并联运行,确保器件间负载均衡。
    - 无恢复尾:几乎不存在恢复尾,从而消除了切换过程中的损耗。
    - 高耐热性:可在高达 175°C 的温度下稳定工作。
    - 高鲁棒性:采用了MPS结构,提升了对过电流事件的耐受能力。
    - 符合标准:满足 JESD 201 类 1A 锡须测试要求,且通过了焊料浸渍测试(JESD 22-B106)。

    应用案例和使用建议


    典型应用包括:
    - AC/DC 功率因数校正(PFC)
    - 开关频率高、效率要求严格的 DC/DC 转换器
    使用建议:
    1. 散热设计:确保散热系统能够处理器件产生的热量,保持器件温度低于 175°C。
    2. 电路布局:在 PCB 布局上,应确保肖特基二极管与散热片之间的连接尽可能短且宽,以减少寄生电感和电阻。
    3. 测试与验证:根据具体应用场景进行充分的测试与验证,以确保器件能够在预期环境下稳定工作。

    兼容性和支持


    - 封装兼容性:VS-3C10EP12L-M3 封装为 TO-247AD 2L,广泛应用于多种电源转换器中。
    - 技术支持:如有技术问题,可联系 Vishay 提供的技术支持团队,邮箱为 DiodesAmericas@vishay.com, DiodesAsia@vishay.com 和 DiodesEurope@vishay.com。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过载保护失效 | 确保电路中的过载保护元件(如保险丝)能够匹配所选器件的最大电流和功率需求。 |
    | 散热不足导致结温过高 | 选择合适尺寸的散热片或风扇,并确保良好的热传导路径。 |
    | 反向电压损坏器件 | 使用足够的反向电压保护器件,如TVS二极管或齐纳二极管。 |

    总结和推荐


    综上所述,VS-3C10EP12L-M3 是一款高性能、高可靠性的 SiC 肖特基二极管。它的主要优点在于低正向压降、高效率、高温度稳定性以及强大的抗浪涌电流能力,特别适合于高频、高温的应用环境。强烈推荐在需要高性能、高可靠性的电力电子应用中使用此产品。

VS-3C10EP12L-M3参数

参数
包装方式 管装

VS-3C10EP12L-M3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-3C10EP12L-M3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY VISHAY INTERTECHNOLOGY VS-3C10EP12L-M3 VS-3C10EP12L-M3数据手册

VS-3C10EP12L-M3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 5.612 ¥ 49.2172
50+ $ 5.4656 ¥ 47.9333
75+ $ 5.368 ¥ 47.0774
125+ $ 5.082 ¥ 44.5691
175+ $ 4.7412 ¥ 41.5803
库存: 25
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 1230.43
