TNPW040240K2BEED

产品分类: 贴片电阻
产品描述: 40.2KΩ ±0.1% 100mW ±25ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: AV-A-TNPW040240K2BEED
供应商: Avnet
标准整包数: 10000

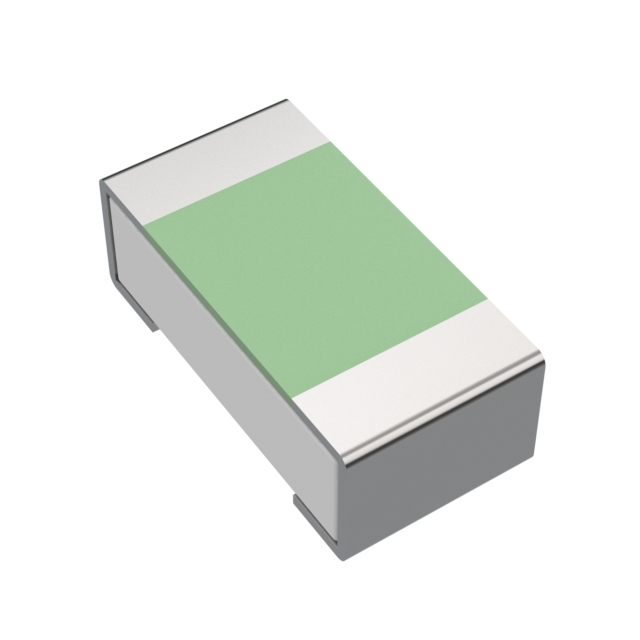

VISHAY INTERTECHNOLOGY 贴片电阻 TNPW040240K2BEED

TNPW040240K2BEED概述

    高稳定性薄膜扁平芯片电阻:TNPW e3 技术手册

    产品简介


    产品类型:高稳定性薄膜扁平芯片电阻(TNPW e3)
    主要功能:用于需要最高可靠性和稳定性的现代电子设备中的精密电阻。适用于汽车、工业设备、测试测量设备和医疗设备等领域。
    应用领域:适用于要求高稳定性和可靠性的多种电子设备中,包括但不限于:
    - 汽车行业
    - 工业设备
    - 测试测量设备
    - 医疗设备

    技术参数


    - 尺寸:
    - TNPW0201 e3: 0201 尺寸 (RR0603M)
    - TNPW0402 e3: 0402 尺寸 (RR1005M)
    - TNPW0603 e3: 0603 尺寸 (RR1608M)
    - TNPW0805 e3: 0805 尺寸 (RR2012M)
    - TNPW1206 e3: 1206 尺寸 (RR3216M)
    - TNPW1210 e3: 1210 尺寸 (RR3225M)
    - 电阻范围:
    - TNPW0201 e3: 22Ω 至 40kΩ
    - TNPW0402 e3: 10Ω 至 100kΩ
    - TNPW0603 e3: 1Ω 至 332kΩ
    - TNPW0805 e3: 1Ω 至 1MΩ
    - TNPW1206 e3: 1Ω 至 2MΩ
    - TNPW1210 e3: 10Ω 至 3.01MΩ
    - 电阻容差:
    - ±0.5% 或 ±0.1%
    - ±1% 或 ±0.5% 或 ±0.1%
    - 温度系数:
    - ±25 ppm/K
    - ±50 ppm/K 或 ±25 ppm/K 或 ±15 ppm/K 或 ±10 ppm/K
    - 额定功率(P70):
    - TNPW0201 e3: 0.075 W
    - TNPW0402 e3: 0.100 W
    - TNPW0603 e3: 0.125 W
    - TNPW0805 e3: 0.200 W
    - TNPW1206 e3: 0.400 W
    - TNPW1210 e3: 0.500 W
    - 最大工作电压:
    - 25 V 至 200 V
    - 最大工作温度:
    - -55°C 至 155°C
    - 绝缘电压:
    - 50 V 至 300 V

    产品特点和优势


    - 卓越的湿度耐受性:在85°C、85%RH条件下表现出色。
    - 优异的整体稳定性:在不同环境条件下不超过±0.05%(1000小时,70°C额定功率下)。
    - 符合AEC-Q200标准。
    - 可选单批次日期代码。
    - 符合ASTM B 809标准的硫化物耐受性。
    - 材料分类:根据合规定义,请参阅 www.vishay.com/doc?99912。

    应用案例和使用建议


    - 应用示例:
    - 在汽车行业中用于各种传感器和控制模块。
    - 在工业设备中用于电机驱动和控制电路。
    - 在医疗设备中用于精准测量和控制。
    - 使用建议:
    - 当电阻消耗功率时,会因环境条件导致温度上升,需考虑热管理。
    - 确保电阻的电路板组装具有足够的热阻,以维持薄膜温度在规定范围内。
    - 建议阅读应用说明《表面贴装电阻应用中的热管理》(www.vishay.com/doc?28844),以了解一般热阻概念。

    兼容性和支持


    - 兼容性:
    - 适用于自动SMT装配系统,适合波峰焊、回流焊和蒸汽相焊接(见IEC 61760-1)。
    - 封装对电子行业常用的清洁溶剂具有抗性,包括醇类、酯类和水基溶液。
    - RoHS兼容,纯哑光锡电镀与无铅及含铅焊接工艺兼容。
    - 支持和维护:
    - Vishay提供详细的测试程序和要求(见EN 60115-1, EN 60115-8, EN 140401-801, IEC 60068-2-xx)。
    - 产品包装采用纸带和导管封装,适合自动化生产线。

    常见问题与解决方案


    - 问题1:如何处理高温下的电阻漂移?
    - 解决方案:确保电阻的工作温度不超过规定的最大值,并进行充分的热管理。

    - 问题2:如何防止电阻在长时间工作中的性能下降?
    - 解决方案:定期检查电阻的工作状态,特别是在关键应用中,以确保其性能稳定。

    总结和推荐


    总结:TNPW e3 高稳定性薄膜扁平芯片电阻具备卓越的湿度耐受性、整体稳定性和硫化物耐受性。适用于高可靠性要求的多个行业,如汽车、工业、测试测量和医疗设备。
    推荐:强烈推荐在需要高精度和稳定性的应用中使用TNPW e3。由于其出色的性能和广泛的应用场景,该产品是许多电子设计的理想选择。

TNPW040240K2BEED参数

参数
电阻值 40.2KΩ
精度 ±0.1%
额定功率 100mW
温度系数 ±25ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TNPW040240K2BEED厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TNPW040240K2BEED数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY TNPW040240K2BEED TNPW040240K2BEED数据手册

TNPW040240K2BEED封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0908 ¥ 0.8035
20000+ $ 0.0831 ¥ 0.7351
30000+ $ 0.0812 ¥ 0.7182
50000+ $ 0.0797 ¥ 0.7053
库存: 30000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 8035
