RCS040227R0FKED

产品分类: 贴片电阻
产品描述: 27Ω ±1% 200mW ±100ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: RCS040227R0FKED
供应商: 云汉优选
标准整包数: 10

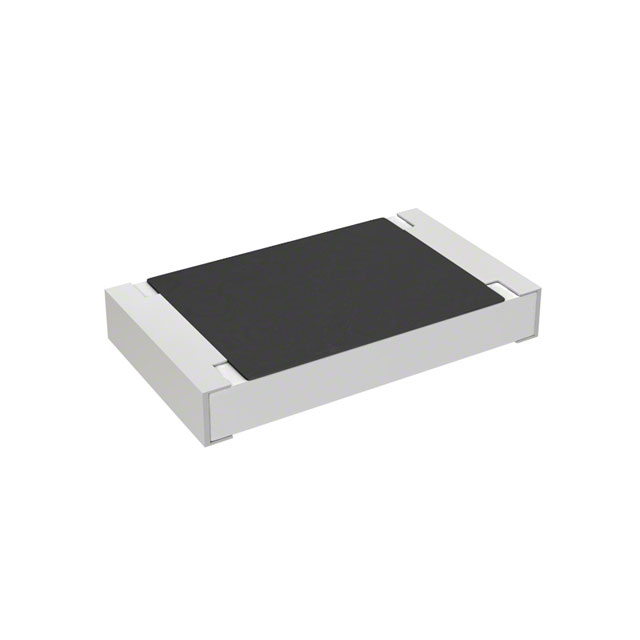

VISHAY INTERTECHNOLOGY 贴片电阻 RCS040227R0FKED

RCS040227R0FKED概述

    # Vishay RCS e3 系列厚膜芯片电阻技术手册解读

    产品简介


    Vishay RCS e3 系列是高性能抗浪涌厚膜芯片电阻,旨在应对高功率电路的需求。该系列产品以其卓越的浪涌脉冲能力和抗静电放电(ESD)性能而闻名,适用于汽车、工业、电信和医疗等多个领域的高要求应用。RCS e3 系列电阻具有高功率额定值和优异的过载能力,能够承受严苛的工作环境,同时保持稳定可靠的性能表现。
    主要功能:
    - 抗浪涌性能优异,能够有效处理瞬态电流冲击。
    - 高功率额定值,适合在恶劣环境下长期运行。
    - 出色的ESD抗扰度,保护电路免受静电损害。

    应用领域:
    - 汽车电子:用于发动机控制单元(ECU)、安全气囊系统等关键部件。
    - 工业自动化:服务于电源模块、变频器等领域。
    - 通信基础设施:为服务器、基站提供可靠保护。
    - 医疗设备:保障医疗器械的精准操作与安全性。

    技术参数


    以下是RCS e3系列部分型号的主要技术参数概览:
    | 型号 | 尺寸(英制) | 尺寸代码 | 电阻范围 | 温漂 | 额定功率 (P70) | 最大工作电压 (Umax.) |
    ||
    | RCS0402 e3 | 0402 | RR1005M | 1Ω~10MΩ | ±200ppm/K| 0.2W | 50V |
    | RCS0603 e3 | 0603 | RR1608M | 1Ω~10MΩ | ±200ppm/K| 0.25W | 75V |
    | RCS0805 e3 | 0805 | RR2012M | 1Ω~10MΩ | ±100ppm/K| 0.4W | 150V |
    | RCS1206 e3 | 1206 | RR3126M | 1Ω~10MΩ | ±100ppm/K| 0.5W | 200V |
    注释:所有型号均支持 ±1% 和 ±5% 的容差选项,并可选配更精确的 ±0.5% 容差。
    产品特点与优势
    1. 卓越的浪涌处理能力:针对瞬态电压尖峰设计,可显著降低故障率。
    2. 增强的环境适应性:宽广的工作温度范围(-55°C 至 +155°C),适合极端气候条件。
    3. 高质量标准:通过AEC-Q200认证,确保汽车级可靠性。
    4. 低噪声及高精度:采用先进的激光微调工艺实现精确阻值控制。
    5. 环保友好:符合RoHS规范,不含限制物质,且提供无铅镀层选择。
    应用案例与使用建议
    应用实例
    - 汽车导航系统:作为关键信号通路中的保护组件,确保车辆导航数据传输的稳定性。
    - 工业PLC模块:用作输入输出接口的限流电阻,防止外部干扰影响控制器正常运作。
    - 通信基站电源管理:吸收瞬间电流波动,延长设备使用寿命。
    使用建议
    - 在设计阶段充分考虑负载需求,合理选择合适尺寸及功率等级的产品。
    - 考虑到焊接过程可能带来的热效应,需预留适当的冷却时间以避免因过热导致性能下降。
    兼容性与支持
    Vishay提供了广泛的兼容性测试结果,确保RCS e3系列产品与其他主流电子元件无缝对接。此外,还为客户提供了详尽的技术文档和技术支持服务,涵盖产品选型指导、安装指南等内容。
    常见问题解答
    | 问题描述 | 解决方案 |

    | 电阻值随时间发生漂移 | 定期检测电路状态,必要时更换新件 |
    | 长期使用后出现焊接裂缝 | 检查焊接工艺是否达标 |
    | 在高湿环境下发生绝缘失效 | 优化PCB设计,增加防潮涂层 |
    总结与推荐
    总体而言,Vishay RCS e3 系列厚膜芯片电阻凭借其卓越的设计理念和技术实力,在众多领域展现了强大的竞争力。无论是从性能指标还是耐用性来看,该系列产品都达到了业界领先水平。因此,对于需要高性能、高可靠性的应用场景,强烈推荐使用此款产品。

RCS040227R0FKED参数

参数
电阻值 27Ω
精度 ±1%
额定功率 200mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RCS040227R0FKED厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RCS040227R0FKED数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY RCS040227R0FKED RCS040227R0FKED数据手册
