K102K15X7RF5TL2

产品分类: 陶瓷电容
产品描述: 1nF ±10% X7R 50V 通孔安装 4mm*2.6mm*5.6mm
供应商型号: 2860086
供应商: 海外现货
标准整包数: 10

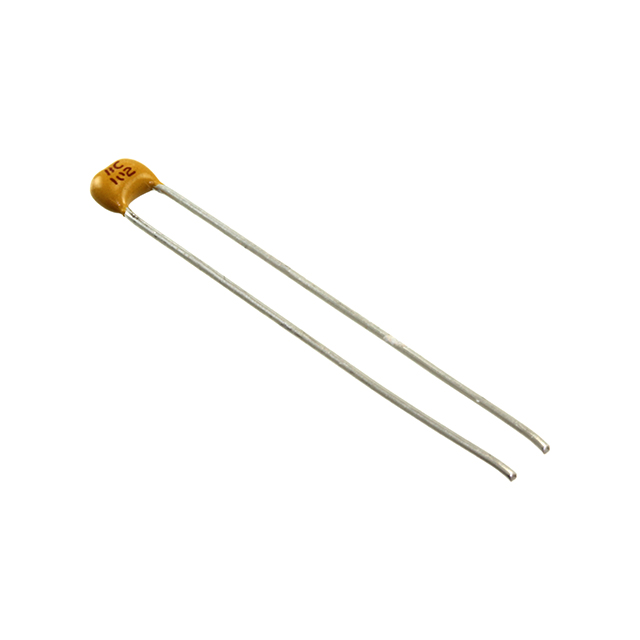

VISHAY INTERTECHNOLOGY 陶瓷电容 K102K15X7RF5TL2

K102K15X7RF5TL2概述

    Vishay BCcomponents K Series Radial Leaded Multilayer Ceramic Capacitors

    产品简介


    Vishay BCcomponents的K系列多层陶瓷电容器(MLCC)是一款专为一般用途设计的产品,适用于温度补偿、耦合和去耦等多种应用场合。这些电容器以高可靠性著称,提供不同的电容值和电压等级选择,能够满足多种电子设备的需求。

    技术参数


    K系列电容器的技术参数如下:
    - 电容范围: 10 pF 至 1 µF
    - 容差: ±5%, ±10%, ±20%, +80%/-20%
    - 额定电压: 50 VDC, 100 VDC, 200 VDC, 500 VDC
    - 测试电压:
    - 50 VDC 和 100 VDC: 额定电压的250%
    - 200 VDC: 额定电压的150% 加上 100 VDC
    - 500 VDC: 额定电压的130% 加上 100 VDC
    - 绝缘电阻:
    - 50 VDC 和 100 VDC: 额定电压下的 100 GΩ 或 1000 ΩF 中较小者
    - 200 VDC 和 500 VDC: 额定电压下的 10 GΩ 或 100 ΩF 中较小者
    - 损耗因子:
    - 类1: ≤0.1% (C ≥ 30 pF; 1 MHz下 1 V; C < 30 pF时, DF = 100/(400 + 20 x C))
    - 类2: ≤2.5% (1 kHz下 1 V)
    - 类3: ≤5% (1 kHz下 1 V)

    产品特点和优势


    K系列电容器的独特功能包括:
    - 小型化: 在提供高电容值的同时保持小巧尺寸。
    - 高可靠性: 经过严格的质量控制,确保长期稳定运行。
    - 灵活的引脚配置: 提供直引线和弯引线两种形式,方便不同安装需求。
    - 多样化的封装: 支持多种包装方式,如带状包装、卷装包装等。

    应用案例和使用建议


    K系列电容器广泛应用于温度补偿、耦合和去耦电路中。例如,在电源滤波器中,K系列电容器可以有效地平滑输出电压,提高系统的稳定性。使用建议包括:
    - 确保电容器在推荐的工作温度范围内使用。
    - 注意选择合适的容差值,以适应特定应用的要求。
    - 在组装过程中,注意正确处理引线,避免因机械应力导致损坏。

    兼容性和支持


    K系列电容器与大多数通用电路板和设备兼容。Vishay公司提供了详尽的技术文档和支持服务,确保用户能够正确使用和维护这些电容器。对于任何技术问题,可联系技术支持团队。

    常见问题与解决方案


    1. 问题: 电容器在高温环境下性能下降。
    - 解决方案: 检查并确认所选电容器的工作温度符合应用要求,必要时更换适用于更高温度的型号。

    2. 问题: 电容器在焊接过程中损坏。
    - 解决方案: 使用适当的焊接设备和技术,确保焊接过程不会对电容器造成热损伤。

    总结和推荐


    综上所述,Vishay BCcomponents的K系列电容器具有高可靠性、多样化容差和电压等级选择等特点,特别适合于温度补偿和耦合去耦等应用。考虑到其优异的性能和可靠的支持服务,我们强烈推荐这款产品给需要高性能电容器的工程师和设计师。

K102K15X7RF5TL2参数

参数
电容值 1nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 4mm*2.6mm*5.6mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

K102K15X7RF5TL2厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

K102K15X7RF5TL2数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY K102K15X7RF5TL2 K102K15X7RF5TL2数据手册

K102K15X7RF5TL2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.5209
100+ ¥ 0.3946
500+ ¥ 0.3946
1000+ ¥ 0.3788
2000+ ¥ 0.3536
4000+ ¥ 0.3472
20000+ ¥ 0.3409
40000+ ¥ 0.3409
库存: 19525
起订量: 130 增量: 0
交货地:
最小起订量为:100
合计: ¥ 39.46
直接购买
加入购物车
