CDR32BX103BKWSAJ

产品分类: 陶瓷电容

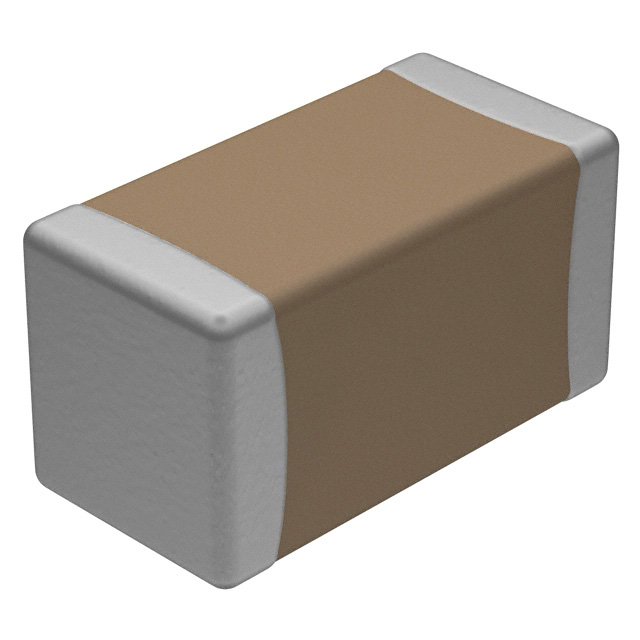

产品描述: 10nF ±10% 100V 1206 贴片安装 3.2mm*1.6mm*1.6mm
供应商型号: 720-CDR32BX103BKWSAJTR-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 陶瓷电容 CDR32BX103BKWSAJ

CDR32BX103BKWSAJ概述


    产品简介


    CDR-MIL-PRF-55681系列表面贴装多层陶瓷芯片电容器(MLCC) 是由Vishay Vitramon生产的军用级产品,符合MIL-PRF-55681标准。该系列产品提供高可靠性和稳定性,广泛应用于航空航天、卫星通信、导弹系统及导航等领域。产品采用先进的金属电极系统,确保了卓越的耐久性和低损耗特性。

    技术参数


    - 温度范围: -55°C 至 +125°C
    - 电容范围: 1.0 pF 至 470 nF
    - 电压范围: 6.3 VDC 至 100 VDC
    - 温度系数:
    - BP: ±30 ppm/°C (±0 VDC 和 ±100% 额定电压)
    - BX: ±15% 至 +15%/-25% (±0 VDC 和 ±100% 额定电压)
    - BR: ±15% 至 +15%/-40% (±0 VDC 和 ±100% 额定电压)
    - 损耗因子 (DF):
    - BP: ≤0.15%
    - BX: ≤2.50%
    - BR: ≤3.5%(≤25 V),≤2.5%(>25 V)
    - 老化率:
    - BP: 0% 每十年
    - BX/BR: 1% 每十年
    - 绝缘电阻 (IR): ≥100 kΩF 或 100 MΩ,取最小值
    - 介电强度测试: 按EIA-198-2-E方法进行测试

    产品特点和优势


    1. 军事认证: 符合MIL-PRF-55681标准,具有高度可靠性。
    2. 环保合规: 支持RoHS合规性,部分型号提供无铅选项。
    3. 宽广温度范围: 在极端环境下仍能保持稳定性能。
    4. 高耐压能力: 最大工作电压可达100 VDC,满足多种应用场景需求。
    5. 卓越的长期稳定性: 超低的老化率确保长时间使用寿命。

    应用案例和使用建议


    应用场景
    - 航空航天: 卫星通信系统的高精度滤波和阻抗匹配。
    - 地理信息系统: 数据采集和传输模块的稳定电源耦合。
    - 导弹系统: 瞬态高压环境下的高性能旁路电容。
    使用建议
    - 在选择具体型号时,根据电路板设计需求匹配合适的尺寸和电容值。
    - 对于高功率电路,优先考虑BX或BR系列以获得更高的容差稳定性。
    - 确保实际工作电压不超过额定值,并注意周围环境温度对电容值的影响。

    兼容性和支持


    该系列产品与其他主流电子元器件高度兼容,适用于多层印刷电路板(PCB)焊接。Vishay Vitramon提供详尽的技术文档和售后支持,用户可通过技术支持邮箱mlcc@vishay.com咨询相关问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 工作温度超出额定范围 | 确保电路设计符合产品温度范围要求 |
    | 电容值漂移过大 | 更换BX或BR系列以提高容差稳定性 |
    | 焊接后外观异常 | 检查焊接温度和时间是否符合标准 |

    总结和推荐


    CDR-MIL-PRF-55681系列电容器 是一款面向高端市场的军工级产品,其卓越的可靠性和广泛的温度适应性使其成为严苛环境中不可或缺的选择。无论是航空航天还是军事装备,这款电容器均能提供优异的性能表现。对于需要高可靠性和稳定性设计的项目,我们强烈推荐使用此系列产品。
    最终评价:非常推荐

CDR32BX103BKWSAJ参数

参数
电容值 10nF
容差 ±10%
温度系数 -
额定电压 100V
长*宽*高 3.2mm*1.6mm*1.6mm
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CDR32BX103BKWSAJ厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。
