293D225X9025B2T-E3

产品分类: 钽电容
产品描述: 2.2μF ±10% 25V 3.8Ω 1411 贴片安装 3.5mm*2.8mm*2.11mm
供应商型号:
供应商:
标准整包数: 0

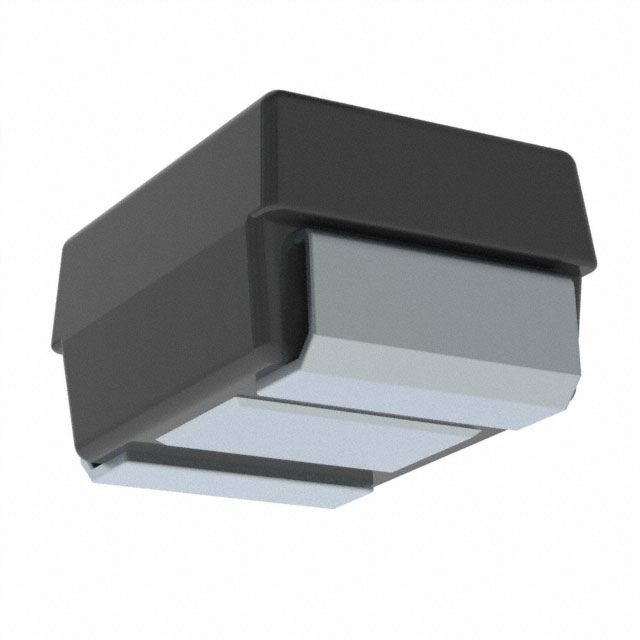

VISHAY INTERTECHNOLOGY 钽电容 293D225X9025B2T-E3

293D225X9025B2T-E3概述

    Vishay Sprague TANTAMOUNT™ Tantalum Surface Mount Chip Capacitors

    1. 产品简介


    Vishay Sprague的TANTAMOUNT™系列是模具封装的固态钽表面贴装芯片电容器,专为工业级标准应用设计。这些电容器因其卓越的稳定性和可靠性而被广泛应用于各种行业,包括工业、电信基础设施和通用场合。

    2. 技术参数


    - 工作温度范围:-55°C至+125°C(85°C以上需降额使用)
    - 容值范围:0.10μF至1000μF
    - 容值精度:±5%,±10%,±20%
    - 电压等级:4VDC至75VDC
    - 浪涌电流测试:D和E型号均经过100%浪涌电流测试
    - 机械和性能要求:符合EIA-535-BAAC标准
    - 环境敏感度:湿敏等级1
    - 引脚镀层:100% 镀锡标准,也可提供锡铅镀层
    - 包装:可根据客户需求定制

    3. 产品特点和优势


    - 多种型号选择:提供六种不同的模具外壳,适应不同应用场景
    - 高兼容性:适用于“高产量”的自动放置设备
    - 严格测试:通过了AEC-Q200标准的寿命测试
    - 高可靠性:在高温下表现出色,稳定性强
    - 环保材料:无铅化处理,符合RoHS标准

    4. 应用案例和使用建议


    - 工业应用:在电机控制、电源管理和信号过滤等领域广泛应用
    - 电信基础设施:常用于通信设备中的稳压滤波
    - 通用场合:适用于任何需要稳定电容值的应用
    使用建议:
    - 在高温环境下使用时,注意按照手册建议进行电压降额
    - 安装时确保电容器与电路板之间保持良好的接触,以保证散热效果
    - 在自动化生产线上使用时,确保设备设置与电容器的引脚镀层相匹配

    5. 兼容性和支持


    - 兼容性:可与多种电路板和设备兼容,支持自动贴片设备
    - 支持和服务:厂商提供详细的安装指南和技术支持,对于特定需求可定制生产

    6. 常见问题与解决方案


    - Q: 在高温环境下使用,是否需要进行电压降额?
    - A: 是的,在85°C以上时需要根据手册建议进行电压降额,以延长使用寿命。
    - Q: 为什么有的型号使用无铅镀层?
    - A: 这是为了满足RoHS标准,提高环保性。如有特殊需求,可以联系厂家定制。

    7. 总结和推荐


    优点:
    - 高温稳定性好,可靠性强
    - 广泛的应用范围和出色的兼容性
    - 符合严格的工业标准
    推荐:该系列产品具有广泛的适用性,特别是在对稳定性和可靠性要求较高的工业环境中。强烈推荐给对电容组件有较高要求的应用领域。

293D225X9025B2T-E3参数

参数
电容值 2.2μF
额定电压 25V
工作寿命 -
ESR-等效串联电阻 3.8Ω
容差 ±10%
长*宽*高 3.5mm*2.8mm*2.11mm
通用封装 1411
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

293D225X9025B2T-E3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

293D225X9025B2T-E3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 钽电容 VISHAY INTERTECHNOLOGY 293D225X9025B2T-E3 293D225X9025B2T-E3数据手册

293D225X9025B2T-E3封装设计

查看详情并下载
Symbol
Footprint
3D Model
