首页  >  产品百科  >  199D336X9016D1V1E3

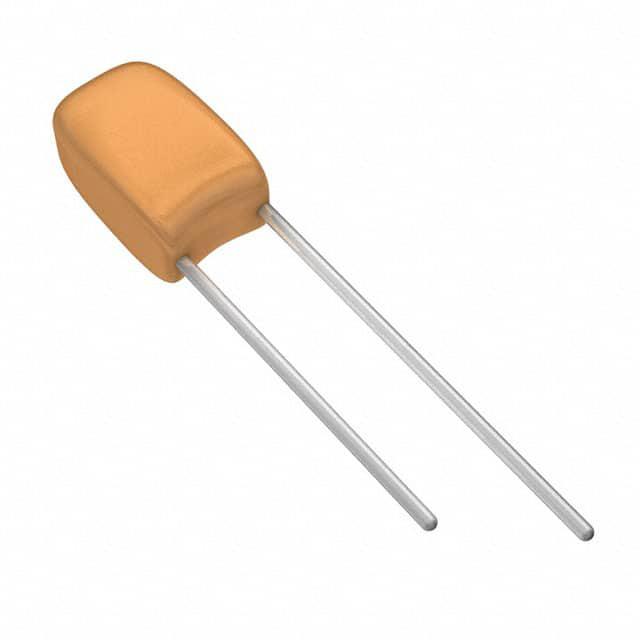

199D336X9016D1V1E3

产品分类: 钽电容
产品描述: 33μF 1000h@ 85°C ±10% 16V 通孔安装 10.16mm*10.16mm*10.16mm
供应商型号: 718-1192-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 钽电容 199D336X9016D1V1E3

199D336X9016D1V1E3概述

    Vishay Sprague 199D Tantalum Capacitors

    1. 产品简介


    Vishay Sprague的199D系列固态电解质钽电容器以其高性能和经济实用性著称。该系列采用了树脂涂层、径向引线的设计,适用于广泛的消费、商业和工业设备中。199D系列提供了六种微型尺寸和五种引线样式,所有型号均采用标准的带状包装(符合EIA-468规范)。

    2. 技术参数


    - 引线材料: 铅锡合金(SnPb)、100%纯锡(Sn)
    - 额定电压范围: 3 VDC 到 50 VDC
    - 工作温度范围: -55°C 至 +85°C(最高至+125°C,需降额使用)
    - 容差范围:
    - ±20%(默认)
    - ±10%(标准)
    - ±5%(特殊订单)
    - 最大漏电流 (DCL):
    - 25°C 下:不得超过规定值
    - 85°C 下:不得超过规定的10倍
    - 125°C 下:不得超过规定的15倍
    - 介电损耗 (DF):
    - 25°C 下:不得超过规定值
    - 寿命测试:
    - 在85°C下承受额定直流电压1000小时,电路电阻不大于3Ω
    - 测试后:
    - 漏电流不得超过初始要求的125%
    - 介电损耗必须符合初始要求
    - 电容变化不得超过±10%

    3. 产品特点和优势


    199D系列的钽电容器在紧凑的封装内提供了优异的性能和可靠性。具体特点包括:
    - 低漏电流 和 低损耗因子:确保长期稳定性和高效能。
    - 多种引线样式和包装选项:便于各种应用场合选择合适的型号。
    - RoHS合规:部分型号支持无铅化要求。

    4. 应用案例和使用建议


    199D系列电容器适用于各类消费、商业和工业设备中,例如电源管理、通信设备和汽车电子系统。对于设计工程师而言,建议在进行选型时考虑以下几个因素:
    - 应用场景:根据实际应用需求选择适当的额定电压和电容量。
    - 环境条件:考虑到极端工作温度,合理选择是否需要降额使用。

    5. 兼容性和支持


    199D系列电容器与其他同类产品兼容,支持标准带状包装。Vishay提供详尽的技术文档和支持服务,确保客户能够获得所需的信息和帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过高 | 检查工作温度是否超出正常范围,或是否出现电路短路情况 |
    | 电容稳定性差 | 确认选用电容的电容值和精度等级,检查安装和连接是否正确 |

    7. 总结和推荐


    Vishay Sprague的199D系列固态电解质钽电容器凭借其高可靠性和广泛应用,非常适合在各种严苛环境下使用。在选择产品时,务必根据具体应用场景和设计需求进行合理选型。整体来看,这是一款值得信赖的产品,特别推荐用于高可靠性的应用场合。

199D336X9016D1V1E3参数

参数
电容值 33μF
ESR-等效串联电阻 -
容差 ±10%
额定电压 16V
工作寿命 1000h@ 85°C
长*宽*高 10.16mm*10.16mm*10.16mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

199D336X9016D1V1E3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

199D336X9016D1V1E3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 钽电容 VISHAY INTERTECHNOLOGY 199D336X9016D1V1E3 199D336X9016D1V1E3数据手册

199D336X9016D1V1E3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.8988 ¥ 32.9449
10+ $ 2.6458 ¥ 22.1417
50+ $ 2.2052 ¥ 18.4549
100+ $ 2.069 ¥ 17.3147
500+ $ 1.8383 ¥ 15.3841
1000+ $ 1.7668 ¥ 14.7863
2500+ $ 1.6914 ¥ 14.1548
5000+ $ 1.6459 ¥ 13.7739
库存: 620
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 32.94
直接购买
加入购物车
