首页  >  产品百科  >  WSL12069L000FEA18

WSL12069L000FEA18

产品分类: 贴片电阻
产品描述: 9mΩ ±1% 500mW ±75ppm/℃ 1206 贴片安装 3.2mm*1.6mm*890μm
供应商型号: WSLD-.009TR-ND
供应商: Digi-Key
标准整包数: 4000

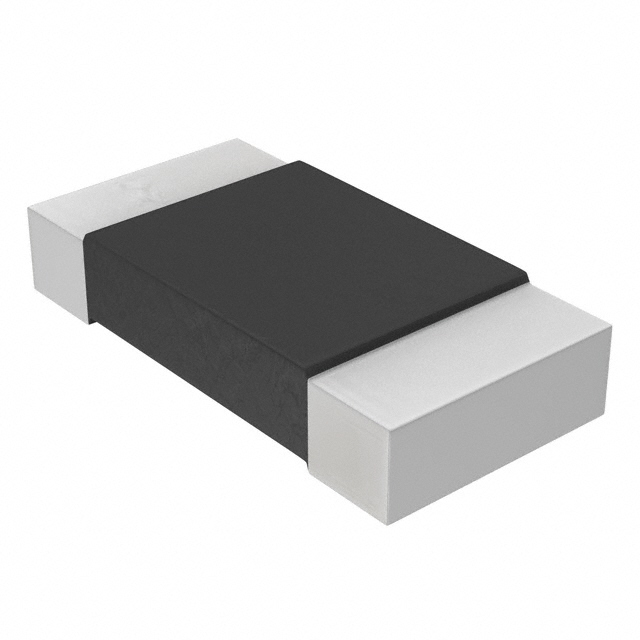

VISHAY INTERTECHNOLOGY 贴片电阻 WSL12069L000FEA18

WSL12069L000FEA18概述

    Vishay Dale WSL...18 High Power Power Metal Strip® Resistors

    1. 产品简介


    Vishay Dale的WSL...18系列是高性能功率金属条电阻器,专门用于高电流感应、电压分压和脉冲应用。此系列产品采用全焊接结构,能够提供低至0.0005 Ω的极低阻值,适用于多种电子设备和系统中。

    2. 技术参数


    以下是WSL...18系列的主要技术参数:
    | 规格 | 型号 | 封装尺寸 | 功率等级(W) | 电阻范围(Ω) | 容差(%) |
    |
    | WSL0603...18 | 0603 | 0.20 | 0.01 to 0.1 | ±0.5% / ±1.0% |
    | WSL0805...18 | 0805 | 0.25 | 0.005 to 0.2 | ±0.5% / ±1.0% |
    | WSL1206...18 | 1206 | 0.5 | 0.0005 to 0.2 | ±0.5% / ±1.0% |
    | WSL2010...18 | 2010 | 1.0 | 0.004 to 0.5 | ±0.5% / ±1.0% |
    | WSL2512...18 | 2512 | 2.0 | 0.003 to 0.04 | ±0.5% / ±1.0% |
    其他电气特性包括非常低的电感(0.5 nH至5 nH),超低的热电动势(< 3 μV/°C),并具备硫化抗性。

    3. 产品特点和优势


    WSL...18系列具有以下几个独特优势:
    - 全焊接构造:确保高可靠性,适用于各种高电流应用。
    - 极低电阻值:可通过专有工艺制造,达到极低电阻值。
    - 硫化抗性:在高硫环境中依然表现稳定。
    - 低电感和热电动势:减少信号干扰,提高系统的整体精度。
    - AEC-Q200认证:符合汽车级标准,适合严苛的应用环境。
    - 高精度:通过严格的质量控制,实现稳定的电阻值。

    4. 应用案例和使用建议


    - 高电流感应:常用于电池管理、电机控制等需要精确测量电流的应用。
    - 电压分压:可用于电源管理系统中的电压监测。
    - 脉冲应用:适用于通信设备中的信号传输和处理。
    使用建议:
    - 在设计时考虑其低电阻特性,以避免信号损失。
    - 考虑到低电感,选择合适的工作频率以避免自谐振效应。
    - 在高硫环境中使用时,确认设备已进行适当防护。

    5. 兼容性和支持


    WSL...18系列与其他Vishay Dale的产品兼容,并且提供了广泛的包装选项,如表面贴装(SMD)。Vishay Dale提供了详细的技术支持,包括封装代码说明和详细的电气特性参数。具体的支持服务可通过联系技术支持邮箱ww2bresistors@vishay.com获得。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值不稳定 | 确认焊接质量和散热措施 |
    | 温度变化导致性能波动 | 选用具备更高温度系数的型号或增加热补偿措施 |
    | 长期稳定性不足 | 进行负载寿命测试,确保产品符合应用要求 |

    7. 总结和推荐


    WSL...18系列Power Metal Strip®电阻器以其高精度、低电阻值和广泛的应用范围,成为高电流感应、电压分压和脉冲应用的理想选择。其独特的焊接结构和高硫环境抗性使其在市场上具有较强的竞争力。总体来说,我们强烈推荐该产品给需要高可靠性和精准测量的应用场合。
    如需获取更多关于Vishay Dale产品和技术的详细信息,请访问Vishay官方网站或直接联系技术支持团队。

WSL12069L000FEA18参数

参数
电阻值 9mΩ
精度 ±1%
额定功率 500mW
温度系数 ±75ppm/℃
长*宽*高 3.2mm*1.6mm*890μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSL12069L000FEA18厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL12069L000FEA18数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSL12069L000FEA18 WSL12069L000FEA18数据手册

WSL12069L000FEA18封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.2438 ¥ 2.0399
库存: 88000
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 8159.6
直接购买
加入购物车
