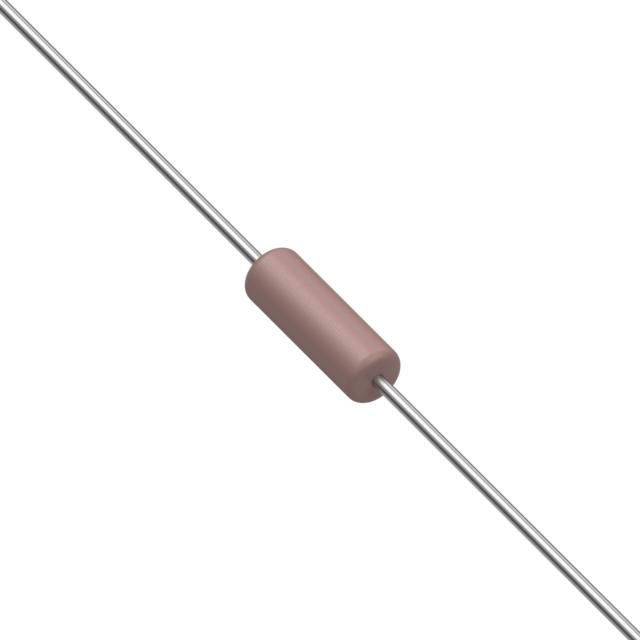

RL20S512GB14

产品分类: 通孔电阻
产品描述: 5.1KΩ ±2% 500mW ±200ppm/℃ 插件,D3.7XL9.5MM 通孔安装 9.53mm(长度)
供应商型号: 71-RL20S-G-5.1K
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 通孔电阻 RL20S512GB14

RL20S512GB14概述

    Vishay Dale CMF Metal Film Resistors: Comprehensive Guide

    1. 产品简介


    Vishay Dale 的 CMF 系列金属膜电阻是一种高质量的电阻器,适用于多种应用。这些电阻器通过了 MIL-R-10509 和 MIL-PRF-22684 认证,提供了高精度、低噪声和低电压系数的特性。主要类型包括 RN50、RN55、RN60、RN65、RN70、RL07 和 RL20,适用于军事和工业应用。

    2. 技术参数


    - 功率额定值:
    - RN50: 0.05 W (70°C), 0.1 W (125°C)
    - RN55: 0.1 W (70°C), 0.125 W (125°C)
    - RN60: 0.125 W (70°C), 0.25 W (125°C)
    - RN65: 0.25 W (70°C), 0.50 W (125°C)
    - RN70: 0.50 W (70°C), 0.75 W (125°C)
    - RL07: 0.25 W (70°C), 0.50 W (125°C)
    - RL20: 0.50 W (70°C), 0.75 W (125°C)
    - 工作电压:
    - 最大工作电压范围为 200V 至 350V。
    - 电阻范围:
    - 不同型号的电阻范围从 10Ω 到 2.49MΩ。
    - 温度系数:
    - RN50: ±100 ppm/°C
    - RN55: ±50 ppm/°C
    - RN60: ±25 ppm/°C
    - RN65: ±25 ppm/°C
    - RN70: ±25 ppm/°C
    - RL07: ±100 ppm/°C
    - RL20: ±100 ppm/°C
    - 噪声水平:-40 dB
    - 电压系数:5 ppm/V
    - 耐热能力:-65°C 至 +175°C
    - 终端强度:5 磅拉力测试(对于 RL07/RL20),2 磅拉力测试(其余)

    3. 产品特点和优势


    - 非常低的噪声:-40 dB
    - 非常低的电压系数:5 ppm/V
    - 可控温度系数
    - 阻燃环氧涂层
    - 商业替代品:提供比军用规格更高的功率等级

    4. 应用案例和使用建议


    CMF 系列电阻广泛应用于军事和工业设备中。例如,在航空电子系统中,这些电阻用于确保设备在极端温度条件下的稳定运行。使用时,建议在环境温度达到极限时进行适当的降额处理,以确保设备的可靠性和稳定性。

    5. 兼容性和支持


    - 兼容性:CMF 系列电阻与各种军用和工业标准兼容,包括 MIL-R-10509 和 MIL-PRF-22684。
    - 支持:Vishay Dale 提供详尽的技术文档和客户支持,确保用户能够充分利用这些高性能电阻器的优势。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻器过热 | 检查负载电流,确认是否超过最大额定值;适当降低功耗或使用更高额定功率的型号 |
    | 噪声过大 | 检查安装和接线是否正确,确保接地良好;更换更高质量的电阻器 |

    7. 总结和推荐


    总体评价:Vishay Dale CMF 系列金属膜电阻以其高精度、低噪声和广泛的温度适应性而闻名。这些特性使其成为军事和工业应用中的理想选择。
    推荐使用:强烈推荐使用 Vishay Dale CMF 系列金属膜电阻,尤其是在需要高可靠性和精确度的应用中。其出色的性能和广泛的支持使其成为市场上最具竞争力的产品之一。
    请根据具体需求进一步优化文章内容,以满足您的详细要求。

RL20S512GB14参数

参数
电阻值 5.1KΩ
精度 ±2%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 9.53mm(长度)
通用封装 插件,D3.7XL9.5MM
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装

RL20S512GB14厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RL20S512GB14数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY RL20S512GB14 RL20S512GB14数据手册

RL20S512GB14封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8855 ¥ 7.4825
10+ $ 0.5635 ¥ 4.7616
25+ $ 0.4899 ¥ 4.1397
100+ $ 0.3982 ¥ 3.3648
8000+ $ 0.3623 ¥ 3.061
库存: 4941
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.48
