VJ0402A220JXACW1BC

产品分类: 陶瓷电容
产品描述: 22pF ±5% C0G(NP0) 50V 0402 贴片安装 1mm(长度)*500μm(宽度)
供应商型号: SCE-VJ0402A220JXACW1BC
供应商: 海外现货
标准整包数: 500

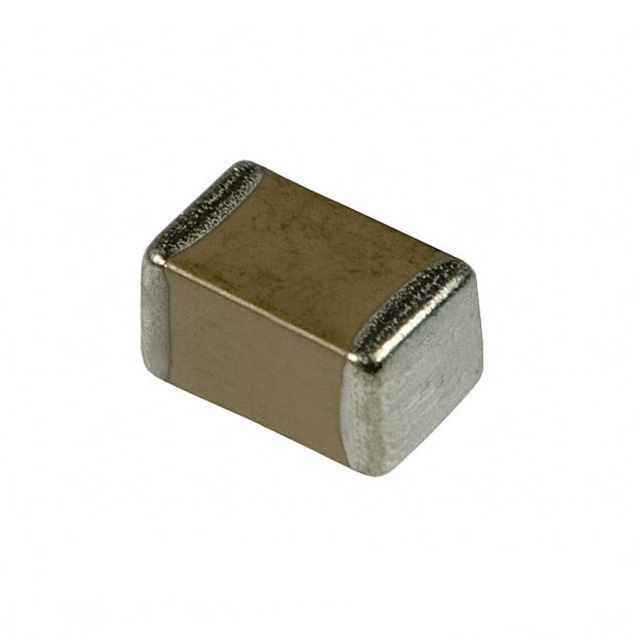

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0402A220JXACW1BC

VJ0402A220JXACW1BC概述

    Vishay VJ...W1BC Basic Commodity Series Multilayer Ceramic Chip Capacitors

    1. 产品简介


    Vishay的VJ...W1BC基本系列多层陶瓷片式电容器是专为通用应用设计的产品。此系列电容器提供从0402到1210尺寸范围内的多种型号,适用于消费电子、电信、数据处理和移动设备等多个领域的应用。其主要功能包括提供稳定的电容值和高可靠性,以满足各种应用场景的需求。

    2. 技术参数


    VJ...W1BC系列电容器的技术规格如下:
    - 操作温度:
    - C0G (NP0): -55°C至+125°C
    - X5R: -55°C至+85°C
    - X7R: -55°C至+125°C
    - Y5V: -25°C至+85°C
    - 电容范围:
    - C0G (NP0): 0.5 pF至39 nF
    - X5R: 47 nF至220 μF
    - X7R: 100 pF至47 μF
    - Y5V: 10 nF至100 μF
    - 电压范围:
    - C0G (NP0): 10 VDC至100 VDC
    - X5R: 6.3 VDC至50 VDC
    - X7R: 10 VDC至100 VDC
    - Y5V: 6.3 VDC至100 VDC
    - 温度系数:
    - C0G (NP0): 0 ppm/°C ± 30 ppm/°C (-55°C至+125°C)
    - X5R: ± 15% (-55°C至+85°C,无电压施加)
    - X7R: ± 15% (-55°C至+125°C,无电压施加)
    - Y5V: +30% / -80% (-25°C至+85°C,无电压施加)
    - 绝缘电阻:
    - ≥ 10 GΩ 或 R x C ≥ 500 Ω x F (取较小者)

    3. 产品特点和优势


    - 可选范围广: 提供从0402到1210的多种尺寸选择,适应不同的应用场景。
    - 稳定性好: C0G (NP0)型电容器具有极低的温度系数,适用于需要极高稳定性的场合。
    - 高容值: X5R和X7R型电容器能提供较高的电容值,适合高频应用。
    - 镍屏障镀层: 采用镍屏障与全锡端面镀层,提高耐腐蚀性和焊接质量。
    - 基体金属电极系统: 有助于改善电容器的可靠性。

    4. 应用案例和使用建议


    - 消费电子: 高容量电容器用于手机、平板电脑等设备中,提升电池寿命和系统稳定性。
    - 电信: 多层陶瓷电容器在通讯设备中作为滤波和耦合元件,确保信号传输的清晰度。
    - 数据处理: 在数据中心服务器中用于电源管理和信号隔离,提高系统效率和抗干扰能力。
    - 移动应用: 手机摄像头模块中的高精度电容器保证图像处理的准确性和视频流的流畅性。
    使用建议:
    - 热稳定性: 使用前进行高温预处理,以减少温度对电容值的影响。
    - 湿度条件: 测试时注意相对湿度控制,避免湿度对测量结果的干扰。
    - 环境选择: 根据应用环境的温度范围选择合适的电容器类型,以确保最佳性能。

    5. 兼容性和支持


    VJ...W1BC系列电容器与其他电子元器件和设备具有良好的兼容性,可根据具体应用需求选择不同封装和规格的型号。Vishay公司提供了全面的技术支持,包括在线资源、技术文档和客户支持服务,帮助用户快速解决问题。

    6. 常见问题与解决方案


    - 问题: 电容器在高温环境下出现异常。
    - 解决方案: 检查并确保温度范围在电容器的额定范围内。如果温度过高,考虑更换更高温稳定性型号的电容器。
    - 问题: 电容值在使用过程中变化较大。
    - 解决方案: 进行高温预处理,遵循正确的测试条件以确保电容值的稳定性。
    - 问题: 电容器损坏或失效。
    - 解决方案: 检查电容器的工作条件,确保未超过额定电压和温度范围。如有必要,联系技术支持获取进一步指导。

    7. 总结和推荐


    Vishay的VJ...W1BC系列多层陶瓷片式电容器凭借其广泛的应用范围、出色的温度稳定性和可靠性,成为多个领域的理想选择。其独特的镍屏障镀层和基体金属电极系统进一步提高了产品的耐用性和可靠性。强烈推荐在高精度要求和恶劣环境下的应用中使用此系列产品。对于需要进一步技术支持的用户,Vishay公司提供了详尽的资料和客服支持。

VJ0402A220JXACW1BC参数

参数
电容值 22pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1mm(长度)*500μm(宽度)
通用封装 0402
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VJ0402A220JXACW1BC厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0402A220JXACW1BC数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0402A220JXACW1BC VJ0402A220JXACW1BC数据手册
