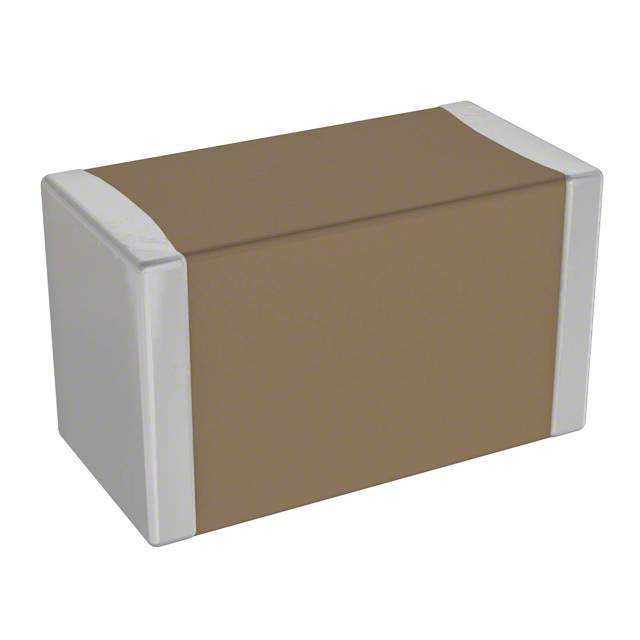

VJ0603D220GXPAJ

产品分类: 陶瓷电容
产品描述: 22pF ±2% C0G(NP0) 250V 0603 贴片安装 1.6mm(长度)*800μm(宽度)
供应商型号: TS-VJ0603D220GXPAJ
供应商: 海外现货
标准整包数: 1000
VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0603D220GXPAJ

VJ0603D220GXPAJ概述

    VJ HIFREQ Series Multilayer Ceramic Chip Capacitors

    1. 产品简介


    VJ HIFREQ系列是 Vishay Vitramon公司生产的一种高性能多层陶瓷芯片电容器(MLCC),专门设计用于高频率应用。这些电容器采用了先进的设计、材料和工艺控制技术,确保了其在高频环境下的卓越性能和可靠性。主要特点包括非磁性铜端子、无铅焊接端子,以及可靠的贵金属电极(NME)系统。

    2. 技术参数


    - 尺寸选项:0402, 0505, 0603, 0805, 1111, 2525, 和 3838
    - 额定电压:
    - 0402:25 VDC 至 200 VDC
    - 0505:50 VDC 至 250 VDC
    - 0603:25 VDC 至 250 VDC
    - 0805:25 VDC 至 250 VDC
    - 1111:50 VDC 至 1500 VDC
    - 2525:300 VDC 至 3600 VDC
    - 3838:300 VDC 至 7200 VDC
    - 温度系数:C0G (D):0 ppm/°C ± 30 ppm/°C,范围为 -55°C 至 +125°C
    - 介电损耗:C0G (D):1.0 VRMS,1 MHz 时最大值为 0.05%,1.0 VRMS,1 kHz 时最大值为 0.05%
    - 老化率:0% 最大每十年
    - 绝缘电阻:在 +25°C 下,最小值为 100 000 MΩ 或 1000 ΩF,以较小者为准;在 +125°C 下,最小值为 10 000 MΩ 或 100 ΩF,以较小者为准

    3. 产品特点和优势


    VJ HIFREQ系列电容器的独特之处在于其高频响应能力和稳定的介电性能。采用非磁性铜端子设计,可以有效减少电磁干扰,适用于需要高度稳定性和可靠性的RF和微波仪器。超稳定的高Q介电材料和可靠的NME系统进一步提高了产品的耐用性和可靠性。这些电容器适合应用于各种高频率场景,如无线通信设备、医疗仪器、卫星通信等。

    4. 应用案例和使用建议


    - 应用案例:
    - 无线通信:用于手机、路由器等无线设备中的天线匹配和滤波器。
    - 雷达和军事设备:在雷达和通信系统中用于高频滤波和耦合。
    - 医疗设备:用于医疗成像和监测设备中的信号处理。
    - 使用建议:
    - 确保电容器在设计阶段考虑到所有必要的电气特性和机械限制。
    - 在安装过程中严格遵守焊接条件,避免过高的热应力对电容器造成损害。
    - 定期进行测试和维护,确保长期稳定性。

    5. 兼容性和支持


    - 兼容性:VJ HIFREQ系列电容器与其他标准的表面贴装技术和设备兼容。不同尺寸和电压等级的电容器可以灵活组合,满足不同的应用需求。
    - 支持:Vishay Vitramon提供了详尽的技术文档和在线支持资源,包括S参数模拟工具、视频教程和相关的应用指南。此外,还提供详细的选型图表和焊接建议,帮助用户快速找到合适的型号并正确使用。

    6. 常见问题与解决方案


    - 问题1:电容器的焊接过程中出现空洞。
    - 解决方案:确保焊接过程中的温度和时间控制得当,使用适当的助焊剂,并在焊接后进行充分的冷却。

    - 问题2:电容器在高温下出现性能下降。
    - 解决方案:选择适用于特定温度范围的型号,避免在超出其耐受范围的条件下使用。

    7. 总结和推荐


    VJ HIFREQ系列电容器凭借其出色的高频性能、稳定的介电特性和可靠的制造工艺,在高频率应用领域具有显著的优势。无论是应用于无线通信、雷达系统还是医疗设备,这些电容器都能提供卓越的表现。鉴于其广泛的应用范围和良好的市场反馈,强烈推荐将VJ HIFREQ系列电容器作为首选产品。

VJ0603D220GXPAJ参数

参数
电容值 22pF
容差 ±2%
温度系数 C0G(NP0)
额定电压 250V
长*宽*高 1.6mm(长度)*800μm(宽度)
通用封装 0603
安装方式 贴片安装
应用等级 工业级
零件状态 在售

VJ0603D220GXPAJ厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0603D220GXPAJ数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0603D220GXPAJ VJ0603D220GXPAJ数据手册

VJ0603D220GXPAJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1647 ¥ 1.4
库存: 4000
起订量: 2000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 1400
直接购买
加入购物车
