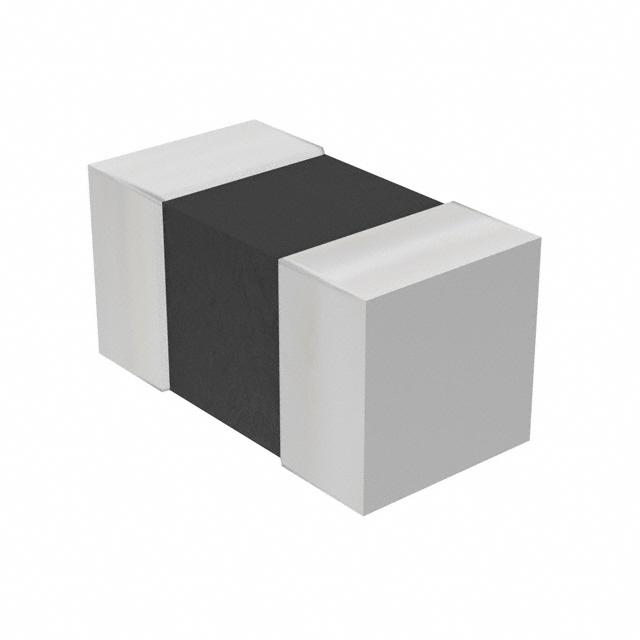

NTCS0402E3104GHT

产品分类: 温度传感器
产品描述: ±3% 3950 贴片安装,黏合安装 1mm(长度)*500μm(高度)
供应商型号: 56-NTCS0402E3104GHTDKR-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 温度传感器 NTCS0402E3104GHT

NTCS0402E3104GHT概述

    Vishay BCcomponents NTCS0402E3 Glass Protected NTC Thermistors

    产品简介


    NTCS0402E3是一款尺寸为0402(M1005)的表面贴装(SMD)玻璃封装负温度系数(NTC)热敏电阻,具有锡(Sn)电镀端子。这款热敏电阻没有标记,并且通过镍锡(NiSn)电镀来提高可靠性。它广泛应用于汽车、工业、通信和消费电子产品中,例如电池充电器、电源适配器、办公设备、LCD补偿以及车内娱乐系统等温度感应、保护和补偿应用。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 标称阻值(25°C) | 4.7K 至 100K | Ω |
    | 阻值公差 | ±1;±2;±3;±5 | % |
    | B25/85值 | 3490 至 4075 | K |
    | B25/85公差 | ±3 | % |
    | 最大耗散功率(25°C) | 70 | mW |
    | 热时间常数 | ≈5 | s |
    | 耗散因子 | ≈2.0 | mW/K |
    | 工作温度范围(零功率) | -40至+150 | °C |
    | 重量 | ≈1.2 | mg |

    产品特点和优势


    - 温度系数(TCR)范围:-6.5%/K(-40°C)至-2%/K(150°C)
    - 标称阻值公差低至±1%
    - 具有符合UL安全认证(E148885文件号)和AEC-Q200标准的产品资质
    - 表面贴装工艺适应性强,可采用波峰焊或回流焊工艺

    应用案例和使用建议


    NTCS0402E3非常适合用于需要高精度温度检测的应用场景。例如,在电池充电器中,它可以确保在充电过程中保持稳定的温度控制;在工业设备中,可以作为过温保护装置。为了充分发挥其性能,建议根据具体应用场景选择合适的型号,如在低温环境中使用具有较小公差的型号,以获得更精确的温度测量结果。

    兼容性和支持


    NTCS0402E3具有良好的电气兼容性,可与其他标准电气连接件配套使用。此外,Vishay公司提供了丰富的技术支持文档和在线工具(如温度曲线计算列表),以帮助客户更好地进行设计和应用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度测量不准确 | 检查传感器是否正确安装,并确认工作环境温度在正常范围内 |
    | 设备无法正常启动 | 确认设备电路连接无误,检查焊接质量和传感器选型是否适合应用要求 |
    | 设备频繁报警 | 可能是温度变化过于剧烈,调整设备响应阈值或优化热管理系统 |

    总结和推荐


    NTCS0402E3是一款高性能的玻璃封装NTC热敏电阻,具有广泛的适用性和卓越的精度。它的独特功能和优势使其成为许多高要求应用的理想选择。建议在需要精确温度监测和保护的场合使用此产品,特别是在汽车电子、工业控制和通信设备等领域。如果您正在寻找一款可靠、稳定的温度传感器,NTCS0402E3将是您的理想选择。

NTCS0402E3104GHT参数

参数
温度范围 -
温度阈值 -
精度 ±3%
长*宽*高 1mm(长度)*500μm(高度)
通用封装 3950
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NTCS0402E3104GHT厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NTCS0402E3104GHT数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 温度传感器 VISHAY INTERTECHNOLOGY NTCS0402E3104GHT NTCS0402E3104GHT数据手册

NTCS0402E3104GHT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4945 ¥ 4.1785
5+ $ 0.414 ¥ 3.4983
10+ $ 0.3864 ¥ 3.2651
25+ $ 0.3542 ¥ 2.993
50+ $ 0.3126 ¥ 2.6411
100+ $ 0.2836 ¥ 2.3734
500+ $ 0.2502 ¥ 2.0939
1000+ $ 0.2383 ¥ 1.9939
5000+ $ 0.2151 ¥ 1.8003
库存: 9964
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.17
直接购买
加入购物车
