WKP222MCPEH0KR

产品分类: 陶瓷电容
产品描述: 2.2nF ±20% Y5U(E) 760V(AC) 通孔安装 6mm(宽度)*16mm(高度)
供应商型号: LM-4629204
供应商: 海外现货
标准整包数: 1

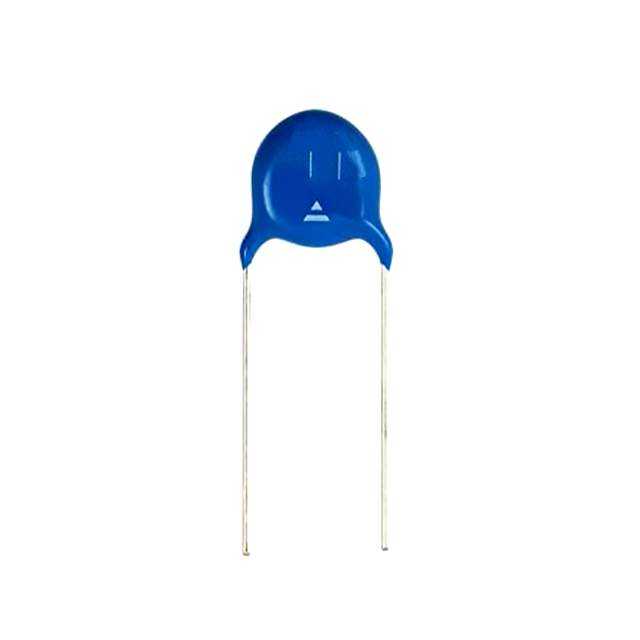

VISHAY INTERTECHNOLOGY 陶瓷电容 WKP222MCPEH0KR

WKP222MCPEH0KR概述

    WKP 系列交流线路额定陶瓷电容器技术手册

    产品简介


    WKP系列是由Vishay公司生产的交流线路额定陶瓷电容器。该系列电容器主要包括X1类(额定电压760 VAC)和Y1类(额定电压500 VAC)。这些电容器主要用于安全关键的应用场合,如跨线路耦合、旁路滤波和天线耦合等。WKP系列电容器适用于工业和消费电子产品中,具有高可靠性和广泛的适用性。

    技术参数


    | 参数 | 描述 |

    | 额定电压 | X1:760 VAC,50 Hz
    Y1:500 VAC,50 Hz |
    | 测试电压 | 4000 VAC,50 Hz,持续时间:2s、60s |
    | 绝缘电阻 | ≥10,000 MΩ(500 VDC,60s) |
    | 损耗因子 | 类1:≤0.5%(1kHz)
    类2:≤2.5%(1kHz) |
    | 容量范围 | 33 pF 至 4.7 nF |
    | 容量容差 | ±10%,±20% |
    | 工作温度范围 | -40°C 至 +125°C |

    产品特点和优势


    - 高可靠性:符合IEC 60384-14标准,具有出色的耐久性和稳定性。
    - 宽范围的引脚样式:提供多种不同的引脚配置,以适应不同的安装需求。
    - 安全设计:单层AC盘式电容器,通过多项安全测试认证,确保在高电压下安全运行。
    - 合规材料:采用阻燃环氧树脂涂层,符合UL 94 V-0标准,提高安全性。

    应用案例和使用建议


    WKP系列电容器广泛应用于各种工业设备中,如电源供应器、家电控制板和通信设备。具体应用场景包括:
    - 跨线路耦合:用于抑制电磁干扰,提升设备的抗干扰能力。
    - 旁路滤波:在高频信号传输中减少噪声,保证信号的纯净度。
    - 天线耦合:增强无线通信设备的信号强度和稳定性。
    使用建议:
    - 在使用时,应确保电容器的安装位置避免高温和高湿度环境,以延长使用寿命。
    - 进行电路设计时,考虑负载的波动范围,选择合适容量和耐压等级的电容器。

    兼容性和支持


    WKP系列电容器与其他常见的电子元件具有良好的兼容性,可轻松集成到现有系统中。Vishay公司提供了详尽的技术文档和支持服务,包括:
    - 产品规格书
    - 安全测试报告
    - 用户手册

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器过热 | 确保电容器安装在通风良好且远离热源的位置。 |
    | 电容器爆裂 | 检查电路是否有异常电流,确保安装正确且符合要求。 |
    | 电容器漏电流过高 | 检查焊接点是否牢固,确认电容器工作在规定的电压范围内。 |

    总结和推荐


    WKP系列电容器凭借其出色的可靠性和广泛的应用范围,在市场中表现出色。对于需要高性能和高可靠性的应用场合,强烈推荐使用此系列电容器。Vishay公司提供的全面技术支持和服务,也使得用户能够更加便捷地使用和维护这些产品。

WKP222MCPEH0KR参数

参数
电容值 2.2nF
容差 ±20%
温度系数 Y5U(E)
额定电压 760V(AC)
长*宽*高 6mm(宽度)*16mm(高度)
安装方式 通孔安装
零件状态 在售

WKP222MCPEH0KR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WKP222MCPEH0KR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY WKP222MCPEH0KR WKP222MCPEH0KR数据手册

WKP222MCPEH0KR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.7624 ¥ 6.4041
100+ $ 0.7438 ¥ 6.3
250+ $ 0.7314 ¥ 6.1438
500+ $ 0.7128 ¥ 5.9876
1000+ $ 0.7004 ¥ 5.8834
5000+ $ 0.688 ¥ 5.7793
10000+ $ 0.6818 ¥ 5.7272
库存: 7600
起订量: 63 增量: 0
交货地:
最小起订量为:50
合计: ¥ 320.2
