NTCLE100E3472GB0

产品分类: NTC热敏电阻
产品描述: 4.7KΩ ±2% 500mW ±0.75% 3977K 通孔安装 3.3mm*3mm*24mm
供应商型号: 3780824
供应商: element14
标准整包数: 1

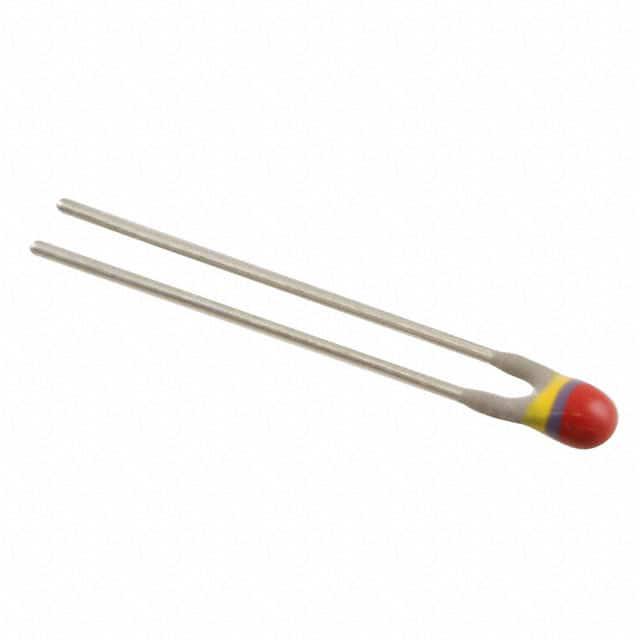

VISHAY INTERTECHNOLOGY NTC热敏电阻 NTCLE100E3472GB0

NTCLE100E3472GB0概述

    Vishay NTCLE100E3 热敏电阻技术手册概述
    Vishay BCcomponents 的 NTCLE100E3 系列热敏电阻是一款具有负温度系数的精密电阻,适用于各种消费和工业应用。这些热敏电阻采用了精确的温度控制技术,能够提供优异的性能和价格比。以下是关于该产品的详细技术手册内容解析。

    1. 产品简介


    - 产品类型:NTC(负温度系数)热敏电阻
    - 主要功能:测量、补偿、感应和温度控制
    - 应用领域:广泛应用于消费和工业电子产品中的温度测量和控制系统

    2. 技术参数


    - 阻值范围:3.3 Ω 至 470 kΩ
    - 电阻容差:±2%, ±3%, ±5%
    - B值(25°C到85°C):2880 K 至 4570 K
    - 温度范围:在零功率耗散下为-40°C至+125°C;短时间内可达+150°C
    - 响应时间(在油中):约1.2秒
    - 最大功率耗散:500 mW(在55°C时)
    - 热时间常数:15秒(仅作参考)
    - 温度系数:随温度变化

    3. 产品特点和优势


    - 精度高:在宽温度范围内保持高精度
    - 稳定性强:长时间使用仍能保持稳定性能
    - 性价比高:出色的性能与价格比
    - 认证:cULus 认证(文件号E148885)

    4. 应用案例和使用建议


    - 应用实例:消费类电子产品中的温度监测系统、家电中的温度控制电路、汽车工业中的温度补偿系统等
    - 使用建议:为了确保最佳性能,建议将热敏电阻焊接固定,且不建议用于填充应用。具体操作请参照相关手册。

    5. 兼容性和支持


    - 兼容性:与其他标准电子元器件兼容
    - 支持服务:供应商提供技术支持及售后服务,可通过邮件联系技术支持团队。

    6. 常见问题与解决方案


    - 常见问题:安装不当导致读数偏差、温度波动大等
    - 解决方案:正确焊接固定、使用适当的温度补偿电路、确保良好的散热条件

    7. 总结和推荐


    综上所述,Vishay NTCLE100E3 系列热敏电阻是一款具有高精度和稳定性、且性价比较高的产品。特别适用于各种需要精确温度监控和控制的应用场合。强烈推荐使用该产品以提升系统的可靠性和性能。
    如需进一步了解产品细节和技术支持,请访问[Vishay官网](http://www.vishay.com/) 或直接联系技术支持团队。

NTCLE100E3472GB0参数

参数
25℃时的电阻值 4.7KΩ
精度 ±2%
额定功率 500mW
B25/85 3977K
B25/100 -
B25/75 -
B25/50 -
B0/50 -
B值容差 ±0.75%
长*宽*高 3.3mm*3mm*24mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

NTCLE100E3472GB0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NTCLE100E3472GB0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY NTC热敏电阻 VISHAY INTERTECHNOLOGY NTCLE100E3472GB0 NTCLE100E3472GB0数据手册

NTCLE100E3472GB0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.5574
10+ ¥ 7.14
50+ ¥ 6.1914
100+ ¥ 5.14
200+ ¥ 4.73
500+ ¥ 4.32
库存: 157
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 9.55
