VDRS10P130BSE

产品分类: 压敏电阻
产品描述: 205V 2.5KA 1 184.5V 2.255KV 170V 130V 30J 580pF@1kHz 通孔安装 17mm(宽度)*14.5mm(高度)
供应商型号: 56-VDRS10P130BSE-ND
供应商: Digi-Key
标准整包数: 1

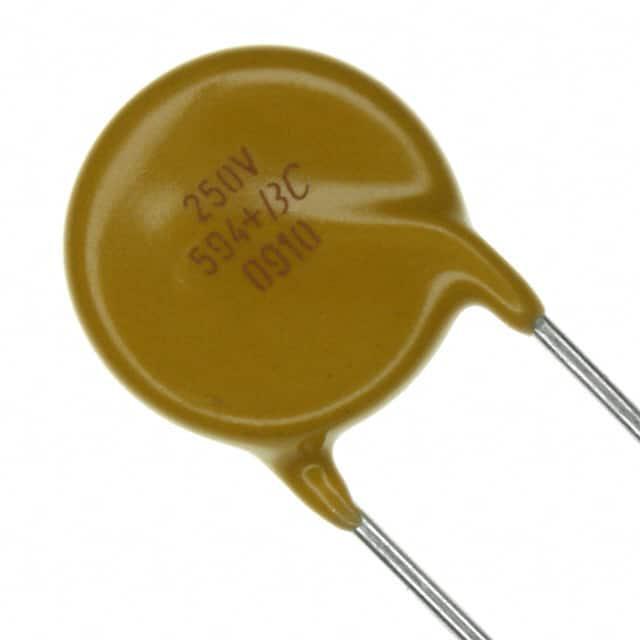

VISHAY INTERTECHNOLOGY 压敏电阻 VDRS10P130BSE

VDRS10P130BSE概述

    VDR Metal Oxide Varistors 技术手册

    产品简介


    VDR Metal Oxide Varistors 是 Vishay BCcomponents 生产的一系列金属氧化物压敏电阻。这些压敏电阻广泛应用于过电压保护和瞬态电压抑制。它们具备高纯度锌氧化物圆盘结构,采用无卤素绝缘环氧涂层,提供优异的电气、机械和气候保护。此外,它们还具备低β值、高能效和出色的热稳定性。

    技术参数


    - 最大连续电压:交流14V至680V,直流18V至895V。
    - 最大非重复瞬态电流:(8 x 20 μs)从100A到6500A不等。
    - 最大能量吸收能力:(10/1000 μs)从0.5J到496J。
    - 存储温度:-40°C 至 +125°C。
    - 操作温度:-40°C 至 +85°C。
    - 电气特性:适用于脉冲电流(8 x 20 μs)和浪涌保护装置(SPD)。

    产品特点和优势


    - 低β值高纯度锌氧化物圆盘:提供了更稳定的性能和更高的可靠性。
    - 无卤素绝缘环氧涂层:增强了耐久性和环境友好性。
    - 多种引线配置:包括直引线、弯折引线及带法兰的直引线(仅限特定型号)。
    - 符合安全标准:通过UL 1449第三版、VDE/IEC 61051-1/2和CSA认证。

    应用案例和使用建议


    - 过电压和瞬态电压保护:这些压敏电阻适用于电力系统、通信设备、工业自动化等领域。
    - 安装建议:对于带法兰的引线版本,安装在印刷电路板上可以提供更好的定位和高度控制。这尤其适用于手动安装和自动插入技术。
    - 焊接工艺:典型的焊接温度为235°C持续5秒(含铅),245°C持续5秒(无铅),耐焊接热极限为260°C持续10秒。

    兼容性和支持


    - 兼容性:该系列产品与多种电子设备和电路兼容,适用于不同尺寸和类型的设备。
    - 支持和服务:Vishay BCcomponents 提供技术支持和售后服务,确保用户能够顺利使用产品并获得最佳效果。

    常见问题与解决方案


    - Q: 如何正确选择压敏电阻的型号?
    - A: 应根据具体应用的电压需求选择合适的型号。参考表格中的数据进行选择,考虑电压(RMS)、能量吸收能力和最大非重复瞬态电流。

    - Q: 如何处理压敏电阻的故障?
    - A: 如果发现压敏电阻失效,应首先检查其是否处于规定的工作温度范围内,并确认电路其他部分没有异常。如需更换,应选择相同规格的产品以确保兼容性和性能。

    总结和推荐


    VDR Metal Oxide Varistors 是一款高性能的过电压保护组件,具有卓越的稳定性和耐用性。适合各种高压应用环境,特别是在需要过电压保护的场合,如电力传输系统、通信设施、工业控制设备等。建议用户根据具体需求选择合适的产品,并严格按照使用说明进行安装和维护。该产品的多功能性和可靠性使其成为许多工程师和技术人员的理想选择。

VDRS10P130BSE参数

参数
压敏电压 205V
电路数 1
能量 30J
浪涌电流 2.5KA
最小压敏电压 184.5V
最大压敏电压 2.255KV
最大交流电压 130V
不同频率时的电容 580pF@1kHz
最大直流电压 170V
长*宽*高 17mm(宽度)*14.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

VDRS10P130BSE厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VDRS10P130BSE数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 压敏电阻 VISHAY INTERTECHNOLOGY VDRS10P130BSE VDRS10P130BSE数据手册
