首页  >  产品百科  >  F1772SX246831KKIB0

F1772SX246831KKIB0

产品分类: 薄膜电容
产品描述: 680nF ±10% 涤纶 630V 310V 通孔安装 31mm*11mm*21mm
供应商型号: 1731481
供应商: 海外现货
标准整包数: 125

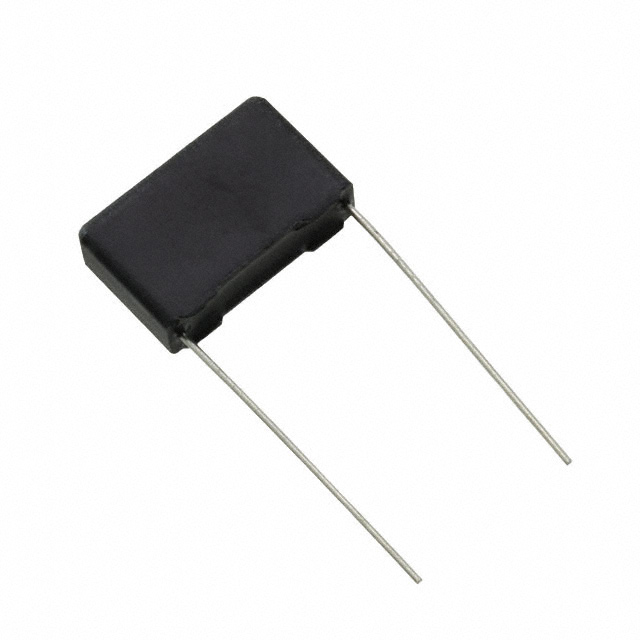

VISHAY INTERTECHNOLOGY 薄膜电容 F1772SX246831KKIB0

F1772SX246831KKIB0概述


    产品简介


    F1772S X2 Interference Suppression Film Capacitor
    由 Vishay Roederstein 生产的 F1772S X2 是一款用于抑制电磁干扰(EMI)的系列阻抗电容器。它属于 X2 类别,适用于交流线路应用。这款电容器采用径向金属化聚酯薄膜制造,具有出色的稳定性和耐久性,非常适合高稳定性的应用场合。

    技术参数


    - 额定交流电压(URAC): 310 VAC
    - 额定直流电压(URDC): 630 VDC
    - 电容范围(E12系列): 10 nF 至 2.2 μF
    - 电容公差: ±10% 和 ±20%
    - 阻尼角正切值(tanδ): ≤100 x 10^-4 @ 1 kHz
    - 最高工作温度: C ≤ 1 μF 时为 110 °C,C > 1 μF 时为 105 °C
    - 封装材料: 聚酯薄膜,电极镀层金属化
    - 构造: 系列连接
    - 外壳: 塑料外壳,环氧树脂密封,阻燃等级 UL 94 V-0
    - 引线: 镀锡铜线
    - 外形尺寸: 宽 x 高 x 长 (mm)
    - 质量: 视具体型号而定

    产品特点和优势


    - 稳定的电容值: 即使在极端条件下(如 85°C、85% 相对湿度、240 VAC、1000 小时),也能保持稳定的电容值。
    - 宽泛的电容选择: 提供多种电容值,涵盖 10 nF 到 2.2 μF 的范围。
    - 高可靠性: 经过严格的机械测试和电气测试,确保在严苛环境下可靠运行。
    - 环保材料: 使用阻燃材料和无铅引线,符合国际环保标准。
    - 广泛的认证: 通过多项国际安全标准认证,如 EN 60384-14、UL 60384-14 和 CSA-E384-14。

    应用案例和使用建议


    应用案例:
    - 电源滤波: 在开关电源设计中,用于滤除输入电压中的高频噪声。
    - 电磁干扰抑制: 用于 AC 电网线的应用中,抑制来自电器设备的电磁干扰。
    使用建议:
    - 安装要求: 确保在安装过程中电容器的底座凸起与电路板接触良好,以抵抗振动和冲击。
    - 空间要求: 需要考虑到电路板上的安装空间,特别是对于不同引脚间距的产品。

    兼容性和支持


    - 兼容性: 适用于自动插入机,可以在 PCB 板上实现自动化安装。
    - 支持: 如需更详细的数据和技术要求,可联系 rfi@vishay.com 获取支持。

    常见问题与解决方案


    - 问题: 电容器引脚损坏如何处理?
    - 解决方案: 引脚在焊接前不应被损伤或弯曲。确保引脚正确安装并使用适当的焊接技术。
    - 问题: 电容器的电容值不稳定怎么办?
    - 解决方案: 检查安装环境,确保不超出规定的最大工作温度。此外,可以参考提供的特性曲线来了解电容随温度变化的情况。

    总结和推荐


    F1772S X2 电容器 是一款高性能、高可靠性的 X2 类电磁干扰抑制电容器。它的广泛应用和卓越的性能使其成为众多电源和电子产品中的首选电容器之一。无论是在稳定性、兼容性还是认证方面,F1772S X2 都表现出色,因此我们强烈推荐将其应用于需要高效电磁干扰抑制的项目中。

F1772SX246831KKIB0参数

参数
电容值 680nF
容差 ±10%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC 310V
额定电压-DC 630V
长*宽*高 31mm*11mm*21mm
安装方式 通孔安装
应用等级 工业级
零件状态 最后售卖
包装方式 散装

F1772SX246831KKIB0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

F1772SX246831KKIB0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY F1772SX246831KKIB0 F1772SX246831KKIB0数据手册

F1772SX246831KKIB0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
125+ ¥ 15.9511
250+ ¥ 15.5517
500+ ¥ 15.3127
库存: 0
起订量: 125 增量: 0
交货地:
最小起订量为:125
合计: ¥ 0
直接购买
加入购物车
