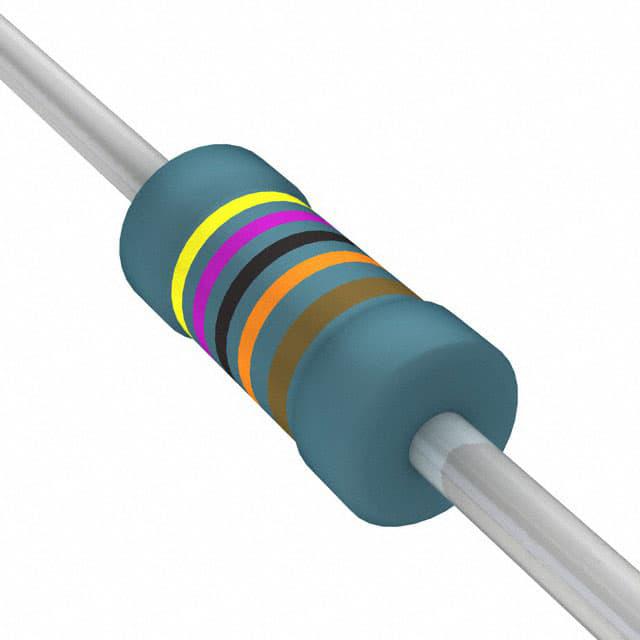

HVR3700004703FR500

产品分类: 通孔电阻
产品描述: 470KΩ ±1% 500mW ±200ppm/℃ 插件 通孔安装 10mm(长度)
供应商型号: 4164961
供应商: 海外现货
标准整包数: 5000
VISHAY INTERTECHNOLOGY 通孔电阻 HVR3700004703FR500

HVR3700004703FR500概述

    Vishay BCcomponents HVR25 和 HVR37 金属膜电阻器技术手册

    产品简介


    产品类型:金属膜轴向引脚电阻器
    主要功能:高阻值(最高可达10 MΩ)及高耐压(最高可达3.5 kV)
    应用领域:适用于电源供应、电子镇流器、白色家电和电视等领域

    技术参数


    | 参数 | HVR25 | HVR37 |
    |
    | 阻值范围 | 100 kΩ至10 MΩ | 100 kΩ至10 MΩ |
    | 阻值公差 | ±5% 或 ±1% | ±5% 或 ±1% |
    | 温度系数 | ±200 ppm/K | ±200 ppm/K |
    | 等级 | E24/E96系列 | E24/E96系列 |
    | 额定功率 | 0.25 W | 0.5 W |
    | 最大允许电压 | DC 1600 V | DC 3500 V |
    | 瞬时脉冲电压 | 10 kV | 10 kV |
    | 环境条件 | -55°C 至 +155°C | -55°C 至 +155°C |

    产品特点和优势


    - 金属膜技术:采用均质的金属合金薄膜,确保高精度和稳定性。
    - 高脉冲负载能力:能够承受高达10 kV的峰值脉冲电压。
    - 小尺寸:提供0207和0411两种型号,适合紧凑设计。
    - 环保材料:兼容无铅和含铅焊接工艺,符合RoHS标准。
    - 稳定性:在高温、湿度和振动环境下仍能保持良好性能。

    应用案例和使用建议


    应用案例:
    - 在电源供应系统中用于调节电压。
    - 电子镇流器中稳定电流。
    - 白色家电中作为电路保护元件。
    - 电视机中实现信号处理。
    使用建议:
    - 在高压环境中使用时,请注意散热,以避免过热损坏。
    - 在焊接过程中,确保温度不超过260°C,以免损坏元件。
    - 对于高压应用,建议使用更高的额定电压型号以提高安全性。

    兼容性和支持


    - 兼容性:该产品兼容无铅和含铅焊接工艺,适用于多种制造流程。
    - 支持:Vishay公司提供详尽的技术文档和在线支持服务,确保客户能够顺利使用产品。

    常见问题与解决方案


    - 问题1:如何确定电阻值?
    - 解答:根据12位编码的最后几位数字确定阻值。
    - 问题2:焊接时电阻出现损坏怎么办?
    - 解答:请降低焊接温度或延长焊接时间,确保不高于260°C。
    - 问题3:长时间使用后阻值漂移如何应对?
    - 解答:使用稳压电路或定期校准来补偿漂移。

    总结和推荐


    综合评估:
    - HVR25 和 HVR37 金属膜电阻器以其高阻值、高耐压和良好的稳定性,在各种严苛环境下表现出色。
    - 适用于电源供应、电子镇流器、白色家电和电视等多种应用场景。
    - 提供的兼容性和技术支持也为其在市场上的竞争力加分。
    推荐使用:
    - 推荐在需要高精度、高稳定性的电路设计中使用此款电阻器,特别是在需要长期可靠性和安全性的应用场合。

HVR3700004703FR500参数

参数
电阻值 470KΩ
精度 ±1%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 10mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HVR3700004703FR500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

HVR3700004703FR500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY HVR3700004703FR500 HVR3700004703FR500数据手册

HVR3700004703FR500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.7612
25000+ ¥ 0.7612
50000+ ¥ 0.7612
库存: 5000
起订量: 5000 增量: 0
交货地:
最小起订量为:5000
合计: ¥ 3806
