首页  >  产品百科  >  VR25000003303JA100

VR25000003303JA100

产品分类: 通孔电阻
产品描述: 330KΩ ±5% 250mW ±200ppm/℃ 通孔安装 6.5mm(长度)
供应商型号: UA-VR25000003303JA100
供应商: 海外现货
标准整包数: 1000

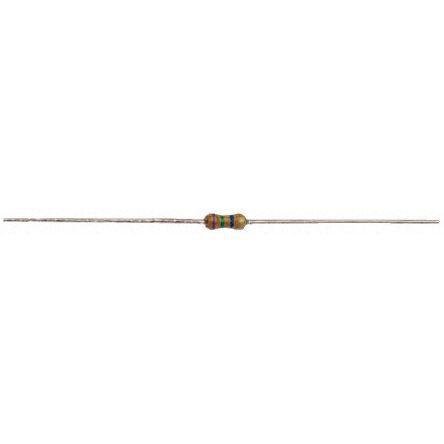

VISHAY INTERTECHNOLOGY 通孔电阻 VR25000003303JA100

VR25000003303JA100概述

    电子元器件产品技术手册:高阻值高电压金属釉贴片电阻
    Vishay BCcomponents VR25、VR37、VR68 高阻值高电压金属釉贴片电阻

    1. 产品简介


    产品类型:
    VR25、VR37、VR68 是由 Vishay BCcomponents 生产的高阻值高电压金属釉贴片电阻。它们是通过在高精度陶瓷体上沉积金属釉薄膜,并经过精确的激光蚀刻而成。
    主要功能:
    - 提供高阻值(100 kΩ 至 68 MΩ)和高电压(最高 10,000 V)支持
    - 具有高稳定性和高可靠性
    - 适用于高湿度环境下的应用
    应用领域:
    - 家用电器(White goods)
    - 电源供应系统
    - 白色家电
    - 任何需要高阻值和高稳定性的地方

    2. 技术参数


    | 参数 | VR25 | VR37 | VR68 |
    ||
    | 尺寸(英寸) | 0207 | 0309 | 0718 |
    | 阻值范围 | 100 kΩ 至 22 MΩ | 100 kΩ 至 33 MΩ | 100 kΩ 至 68 MΩ |
    | 阻值容差 | ±1%,±5%,±10% | ±1%,±5% | ±1%,±5% |
    | 温度系数 | ≤ ± 200 ppm/K | ≤ ± 200 ppm/K | ≤ ± 200 ppm/K |
    | 额定功耗 | 0.25 W | 0.5 W | 1.0 W |
    | 最大工作电压 | 1600 V AC/DC | 3500 V AC/DC | 10000 V AC/DC |
    | 工作温度范围 | -55°C 至 +155°C | -55°C 至 +155°C | -55°C 至 +155°C |
    | 最大脉冲电压 | 最大 10 kV | 最大 10 kV | 最大 10 kV |

    3. 产品特点和优势


    - 安全性: UL 认证(UL1676),符合国际标准如 IEC 60065、EN 60065、VDE 0860 和中国 CQC。
    - 高耐受能力: 最大脉冲电压可达 10 kV,具有良好的热稳定性和抗冲击能力。
    - 可靠性: 在高电压和高湿度环境下表现出色,阻值漂移小,长期稳定性高。
    - 封装形式: 可选直插式和平带式包装,方便自动化生产装配。

    4. 应用案例和使用建议


    应用案例:
    - 电源电路中,特别是在高压应用部分。
    - 白色家电如冰箱、洗衣机等内部电路中。
    - 工业电源转换器和逆变器。
    使用建议:
    - 确保在安装前检查所有参数以匹配您的具体需求。
    - 对于高电压应用,建议定期检查温度变化以确保安全运行。
    - 在高温高湿环境中,可考虑使用额外的防潮保护措施。

    5. 兼容性和支持


    - 兼容性: 这些电阻可以与多种标准电子组件和设备兼容,支持自动插入设备和剪切弯曲机器。
    - 技术支持: 如有任何技术问题,请联系 filmresistorsleaded@vishay.com 获取帮助。
    - 文档下载: 相关的技术手册和测试报告可以在 Vishay 官网获取。

    6. 常见问题与解决方案


    - 问题: 电阻值漂移过大?
    - 解决方案: 检查环境温湿度,确认是否超出正常工作范围;更换其他型号的电阻。
    - 问题: 长时间工作后性能下降?
    - 解决方案: 检查散热条件是否良好;使用更大功率等级的型号;考虑使用更高级别的封装形式。

    7. 总结和推荐


    总结:
    这些 Vishay BCcomponents 的 VR25、VR37、VR68 高阻值高电压金属釉贴片电阻,在高电压、高稳定性和高可靠性方面表现出色。它们适合于工业和家用设备中的电源转换器和其他高压应用场合。
    推荐:
    强烈推荐使用这些电阻,尤其是在需要高阻值和高电压支持的应用中。Vishay BCcomponents 凭借其卓越的产品质量和可靠的客户支持,无疑是您最佳的选择之一。

VR25000003303JA100参数

参数
电阻值 330KΩ
精度 ±5%
额定功率 250mW
温度系数 ±200ppm/℃
长*宽*高 6.5mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,卷带包装

VR25000003303JA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VR25000003303JA100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY VR25000003303JA100 VR25000003303JA100数据手册

VR25000003303JA100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0751 ¥ 0.6295
3000+ $ 0.0695 ¥ 0.5824
9000+ $ 0.0589 ¥ 0.4934
20000+ $ 0.0471 ¥ 0.3949
50000+ $ 0.0391 ¥ 0.3279
库存: 8000
起订量: 2000 增量: 1000
交货地:
最小起订量为:2000
合计: ¥ 1259
